JCB挖掘装载设备铲斗铰接作业部件

　　该铲斗结构主要面向挖掘装载机这类兼具装载转运与轻度铲挖作业的工程设备，在市政管线开挖、厂区物料清理、农田基础施工、道路边沟修整以及零散土石方倒运场景中使用频率较高。与大型挖掘机专用铲斗相比，这类属具需要兼顾斗体容料空间、前端铲入阻力和后部铰接连接强度，既要能够在松散沙土、碎石、建筑垃圾等介质中完成切入、兜取和抬升动作，也要在卸料翻转时避免物料卡滞。

　　从结构布置上看，模型后部设置了同轴铰接耳板区域，用于与动臂或连杆机构形成回转连接。耳板孔位是整机匹配中的关键边界，孔中心距、板厚方向间距以及销轴直径共同决定铲斗能否直接装配到现有工作装置上。设计时铰接区不能只按外观补全，耳板外侧与斗侧板之间的过渡需要承受反复加载，尤其在偏载铲入时，一侧耳板会传递较大的扭转和拉力，因此圆角过渡、加强包边和焊接可达性都应在三维阶段提前检查。

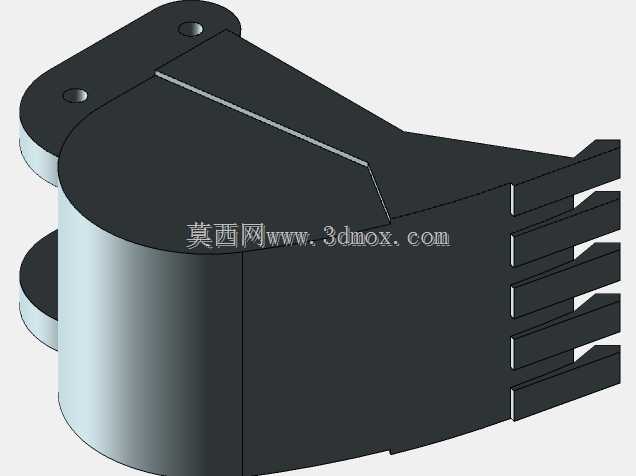

　　斗体外形采用圆弧底板与侧挡板组合，圆弧段的作用是让物料在铲入后沿内壁顺畅滑移至斗腔深处，减少物料在底部堆积形成的额外阻力。前端保留了较明确的切削边区域，实际产品中通常会在此处布置斗齿、齿座或可更换刃板；模型所呈现的分段式前端结构，有利于在方案阶段核对齿距、刃口直线度以及侧板外伸量。若刃口过于突出，切入性能会提高，但扭转工况下前端局部受力也会增大；若刃口收得过短，则满斗率和作业效率会下降。

　　侧板与底板构成主要容料边界，斗腔宽度决定单次装载量，也影响设备在狭窄通道中的通过性。挖掘装载机常在城市巷道、仓库周边或狭小工地内转向，铲斗过宽会增加刮碰风险，过窄又会降低装载效率。建模和选型时需要把斗宽、总高、销轴中心到切削刃的水平距离、斗底最低点与铰接孔中心的相对位置一起校核。这些尺寸不仅关系到几何干涉，还会影响翻斗卸料角、收斗角以及举升过程中斗体与轮胎、车架、拉杆之间的安全间隙。

　　后部上方的连接轮廓与斗背加强形态，体现了属具在重载循环中的受力思路。铲斗插入料堆时，切削刃首先受到水平阻力；抬臂时，物料重力通过底板和侧板传递到铰接区域；翻转卸料时，连杆又会对耳板施加反向力矩。因此斗背并非单纯装饰面，其折线和曲面过渡承担刚度分配作用。较平直的斗背便于布置加强筋或耐磨补板，圆弧区域则能降低应力集中。三维结构检查中，应重点观察耳板与侧板交汇处、底板前端转角、侧板上边沿以及斗背加强段是否存在突变截面。

　　在实际维护层面，这类铲斗属于直接接触物料的磨损件，前缘、侧刃和底板低区最容易出现磨薄、卷边或焊缝开裂。结构设计时需要为耐磨板更换、齿座焊接和现场补焊留出操作空间。若模型只追求封闭外观而忽略螺栓、压板或焊接坡口位置，后续制造时会出现装配工艺无法落地的问题。对于设备改装用户，还需要确认该铲斗的铰接孔高度与连杆机构行程匹配，避免收斗时斗背碰撞连杆，或高位卸料时翻转角度不足导致粘性物料残留。

　　该模型适合用于工作装置运动校核、属具方案展示、焊接件结构拆解以及工程机械教学演示。审查时可围绕销轴装配、斗齿布置、斗腔容积、卸料轨迹和偏载强度展开：先在装配环境中模拟铲入、收斗、举升、翻转四个典型动作，再检查最小间隙；随后结合板材厚度估算焊接件重量和重心位置；最后根据作业介质判断是否需要增加侧护板、底部补强或可更换刃口。这样处理后，铲斗不仅是一个外观属具，而是能够参与设备匹配和结构评估的工程部件。
