MKS DLC32运动控制板金属防护外壳

　　这套壳体结构面向小型数控雕刻、激光切割、桌面运动控制类设备的电控端使用，核心作用是为MKS DLC32 v2.1运动控制主板提供物理防护，同时把对外接线、散热、操作交互的需求整合在同一套钣金件上，避免裸板直接暴露在车间多尘、有切削碎屑、易触碰短路的工况里。做这类电控外壳的结构设计时，首先要卡住主板的安装边界：壳体内部预留的主板固定孔位完全对应DLC32板的安装孔距，底壳上冲制的多个凸台定位柱既可以托住PCB板，又能让板底和壳底留出足够走线间隙，避免板底焊点直接接触金属壳造成短路，固定柱的高度经过匹配，主板装入后顶面接口和壳体侧壁开孔的同轴度偏差控制在很小范围，外接GX12航空插头时不会出现插头歪扭、针脚受力的情况。

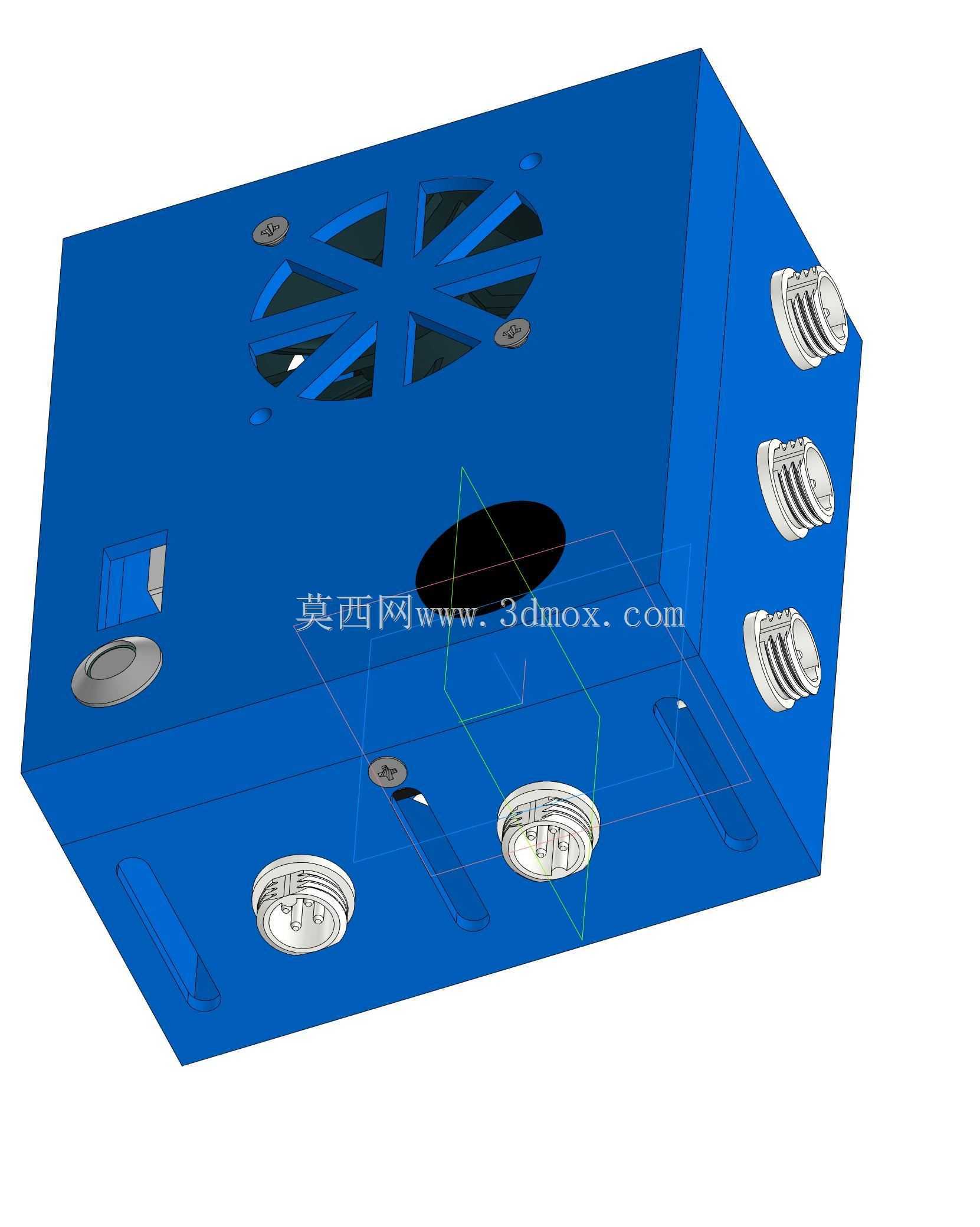

　　壳体侧壁的三个GX12-4连接器开孔是布局里的重点，这类航空插头多用于连接步进电机驱动线、限位开关信号或者主轴控制线路，开孔位置统一排布在壳体同一侧立面，现场设备布线时所有动力、信号线缆都从单侧引出，走线整齐不会和设备运动部件发生干涉，每个连接器开孔周边都预留了插头法兰的压紧空间，插头从壳内穿出后用自带螺母锁固在壳体壁上，锁附后线缆拉扯的外力直接作用在壳体上，不会把应力传递到主板焊盘，大幅降低接线处脱焊的风险。壳体顶面开出的50×50mm风扇安装位采用八辐条镂空的通风窗结构，既可以用螺丝直接固定标准5050轴流风扇，镂空的辐条格栅又能阻挡车间里较大的木屑、塑料碎屑掉入壳内，风扇风向对准主板上的主控芯片与驱动散热片，设备长时间连续运行时，壳内空气形成定向流道，热量从风扇位快速排出，避免密闭壳体内热量堆积导致主控过热丢步。

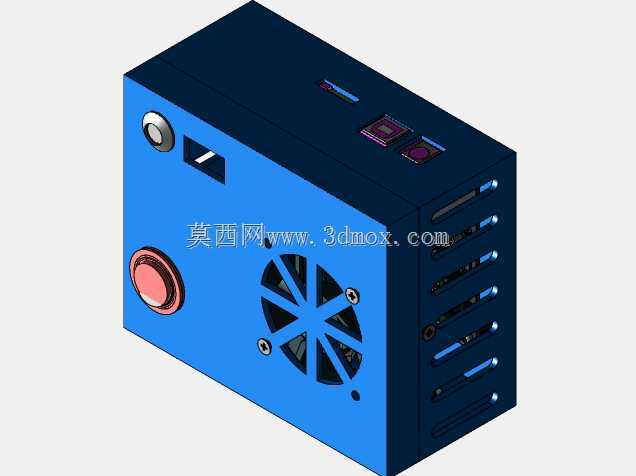

　　壳体正面预留的圆形开孔分别对应电源接口与复位按钮，电源接口开孔适配常用的直流DC插座，复位按钮的开孔位置突出于壳体立面，设备调试时操作人员不用拆开外壳就可以直接按下复位键重启控制板，开孔周边的翻边结构做了圆滑处理，按钮装入后不会和钣金边缘发生卡滞。底壳两侧冲制的长条形安装腰孔是整机固定的接口，腰孔的长度预留了安装调节余量，把这套控制盒固定在设备机架铝型材或者钣金立板上时，不需要极高的打孔位置精度，对准孔位后可以小幅调整壳体位置再锁紧安装螺丝，现场装配容错率很高。

　　从外形尺寸来看，整套壳体的内部容积完全包裹DLC32主板的全部元件，主板上的接线端子、存储卡槽、USB接口都不会和壳壁发生干涉，壳体的折弯边角采用直角折弯工艺，折弯处预留了标准钣金折弯半径，加工时直接用冷轧钢板折弯成型即可，不需要复杂的冲压模具，小批量定制加工成本很低。壳体内部还预留了扎线固定的空间，主板引出的多余线材可以整理后用扎带固定在壳底的预留孔位上，搬运或者设备震动时线材不会晃荡碰到风扇扇叶。在桌面数控设备、小型激光雕刻机的实际应用场景里，这套外壳把控制板、接线端口、散热部件整合为一个独立的控制盒，既可以嵌入设备机身内部，也可以单独外置安装，隔绝加工产生的粉尘、碎屑对电路板的污染，金属壳体本身还能起到一定的电磁屏蔽作用，降低周边伺服、主轴设备对控制信号的干扰，提升运动控制系统运行的稳定性。
