Shapeoko激光刀头固定安装支架结构

　　这套结构围绕桌面数控雕刻机的刀具扩展需求展开，核心解决的是15W激光加工头在标准Shapeoko机台上的可靠装夹问题。常规Shapeoko主轴位原本面向路由刀具与电主轴设计，夹具体围绕圆柱刀柄建立约束；换成方形激光模组后，原夹持界面无法直接包覆，若采用扎带、双面胶或临时压板固定，光路中心会随振动漂移，焦距在高速进给中也难以稳定。该支架把激光模组作为一个独立功能模块重新建立安装基准，而不是勉强套用原刀柄夹持逻辑。

　　从实际加工场景看，激光头主要承担木板、薄亚克力、皮革、纸板等材料的雕刻与浅切割任务。设备运行时，X、Y轴频繁加减速，Z轴又需要根据材料厚度调整焦点高度，因此支架不能只满足“能装上”。结构上部设置与机台路由夹具对接的安装体，利用原有夹具位置完成固定，避免对Shapeoko横梁、滑座或主轴座进行二次钻孔、铣削和焊接改造。这样做的好处是拆装边界清晰，用户在路由加工与激光加工之间切换时，不需要破坏主机结构，也不会影响原设备的机械精度链。

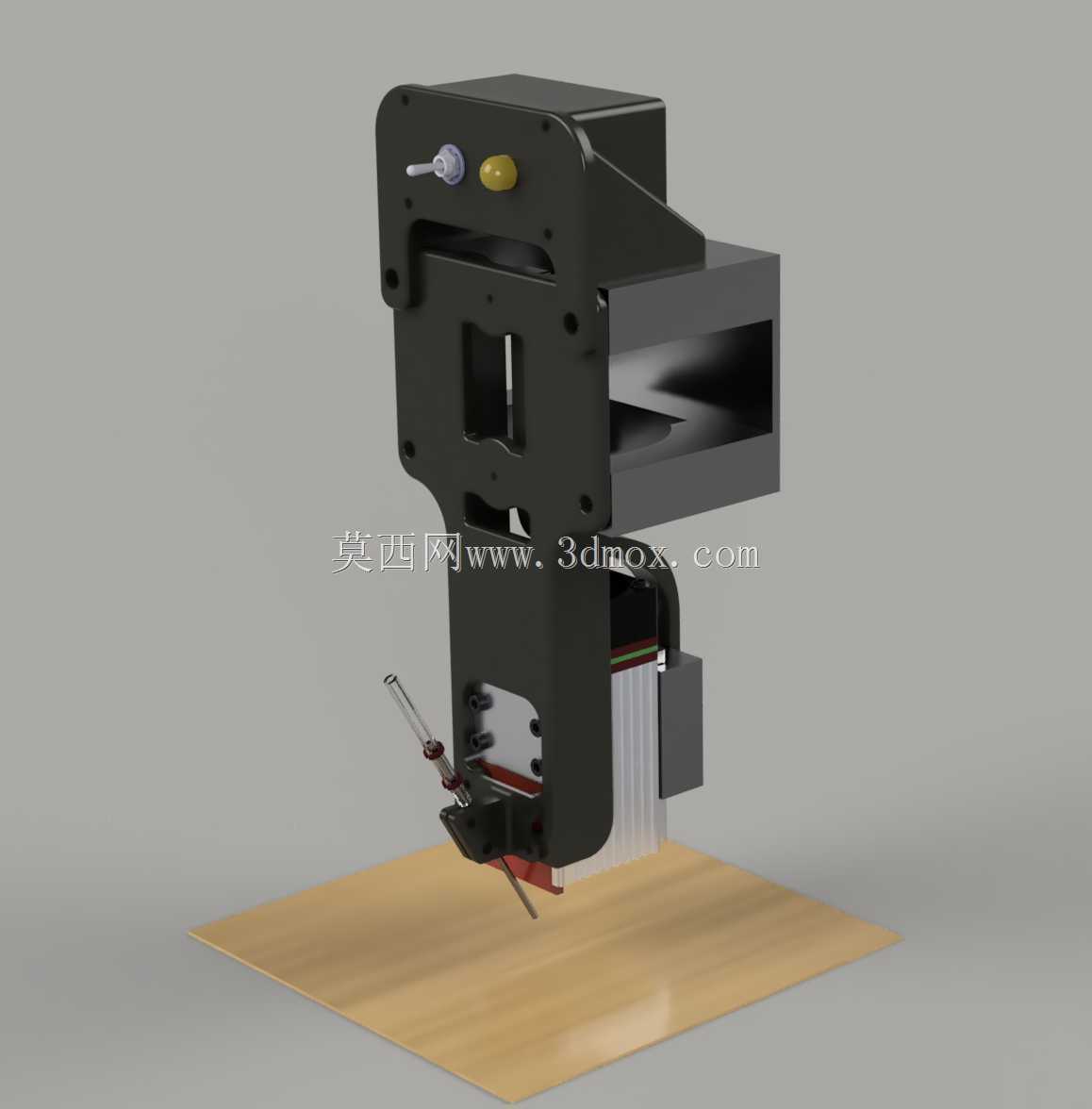

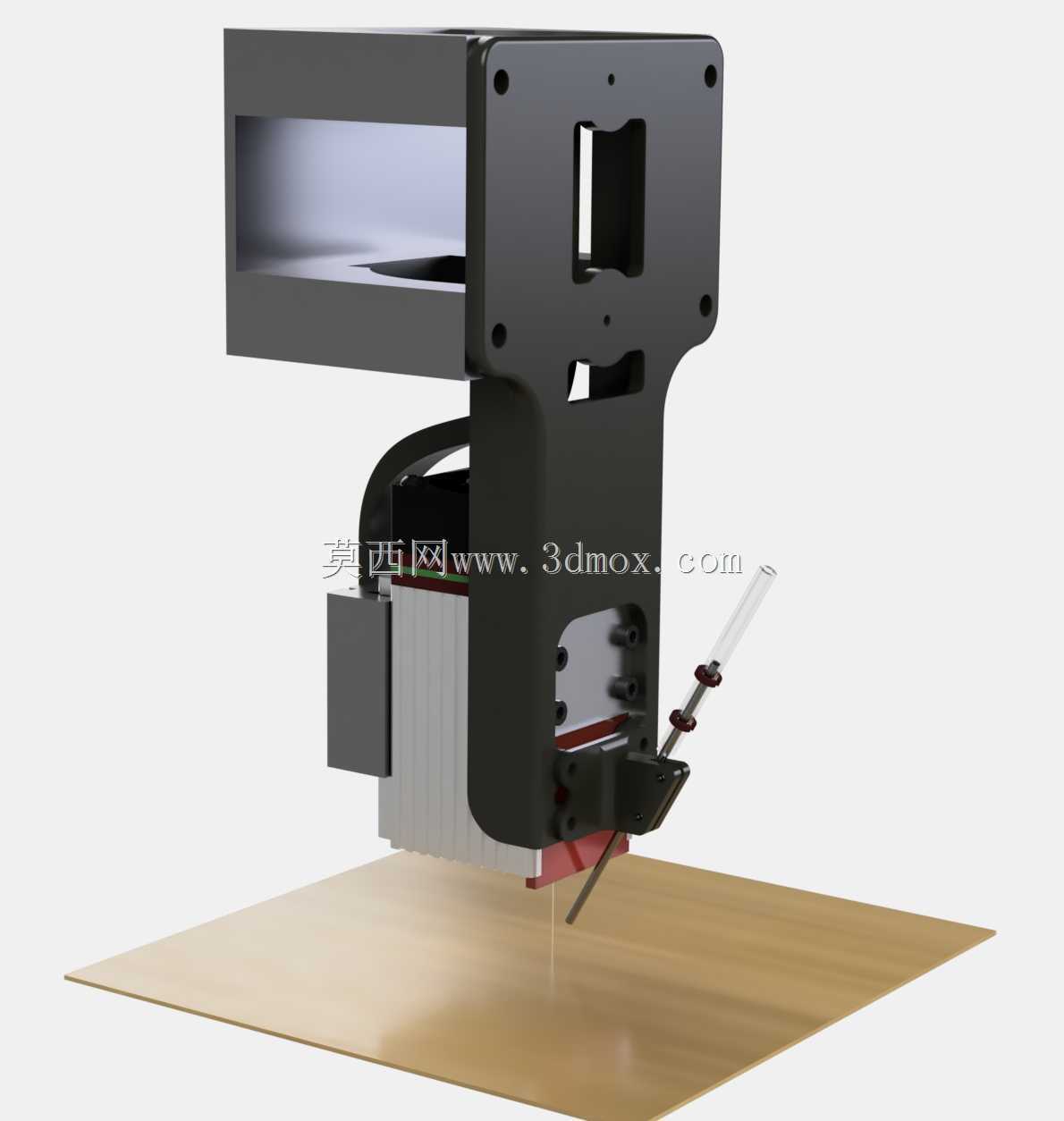

　　支架外形采用折弯感较强的立式承托结构，主体从上方夹持区向下延伸，形成包覆激光模组的侧向支撑壁。上部连接区承担整机载荷，并通过轮廓面与原夹具夹紧区域贴合；中部留出镂空窗口，既减轻打印件重量，也为线缆、调节螺钉和散热气流保留空间；下部围绕激光头本体设置定位与限位结构，使模组在前后、左右方向上不能自由窜动。前端激光出口附近保留开放区域，防止支架遮挡光束，同时让辅助吹气或烟尘扩散有足够通道。

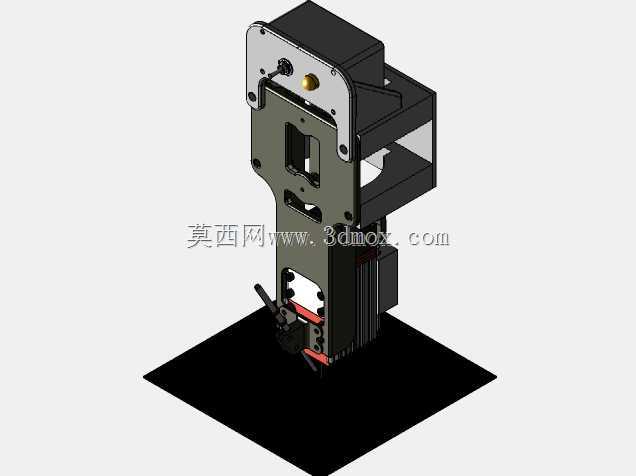

　　设计思路上，最关键的是把“光路位置”和“机械安装位置”分开处理。机械安装面负责与雕刻机既有夹具连接，追求定位稳定和拆装重复；激光模组容纳区则围绕实测外形建立，保证模块装入后光轴相对刀尖基准具有可预测的位置。由于激光加工不像旋转刀具那样依靠刀柄同轴度工作，它更强调焦点到板面的垂直距离和光束中心相对加工路径的偏移量。支架在建模时需要还原激光头壳体、按钮、接头、散热片以及出线位置，避免装配后出现干涉。图中结构对模组顶部旋钮、侧部接口和下方散热段都做了避让，说明建模并非简化外观，而是按真实装配边界逐段核对。

　　安装边界方面，支架上端直接进入Shapeoko原路由夹具的夹持范围，连接宽度和夹持厚度需要适配原夹具开口；下部容纳腔则对应NEJE A40640激光头的方形壳体尺寸，侧壁不能压到散热鳍片，也不能让模组在腔内晃动。支架底部与激光出光端之间保留安全距离，使 focal 距离调节仍可通过Z轴或模组自身调节结构完成。背板与侧板形成L形承托，配合螺钉孔位可把激光头压向定位面；若仅靠侧壁摩擦，长期启停产生的惯性载荷会让模块缓慢下移。

　　零件采用3D打印制作，适合这种小批量、个性化改造场景。打印件在设计时应避免大面积悬空薄壁，承力孔位周围需要增加局部厚度，夹持区与螺钉锁紧区最好通过加宽肋板提高刚性。支架虽然不承受切削力，但激光头自身重量、运动加速度和线缆拉扯都会形成交变载荷，过于单薄的悬臂会导致振纹和焦点偏差。结构中多处开孔不仅服务于紧固件，也用于减轻质量、观察装配位置以及整理线材。

　　在工程建模时，应先建立雕刻机夹具夹持空间和激光头本体包络，再做支架实体，而不是先画外形再勉强装配。上部夹持轮廓要保证足够接触面积，下部定位面要优先贴合激光头的平直壳体；对按钮、插头和散热齿等非承力特征，则以避让为主。线缆从侧上方引出更合理，可避免拖链运动时线材挂到工件或机架。整体方案体现的是桌面数控设备的功能扩展逻辑：在不改主机的前提下，通过专用转接支架把激光模块纳入原运动平台，使同一台设备既能完成路由铣削，也能完成激光雕刻与轻切割。
