空气离心式径向压缩机叶轮结构

　　该径向压缩机叶轮属于离心式压气机的核心旋转部件，主要承担将轴向进入的气流转向并加速、再经扩压转化为压力能的任务。这类结构常见于小型燃气轮机、涡轮增压器、空气循环系统、燃料电池供气单元以及实验台压缩段，在空间紧凑但需要较高压比的场合尤为适用。叶轮旋转时，空气从轮毂中心区域吸入，沿叶片间流道向外缘流动；弯曲叶片持续对气流做功，使气体在离开轮缘时获得较高速度，随后由蜗壳或扩压器将动能转换为静压。

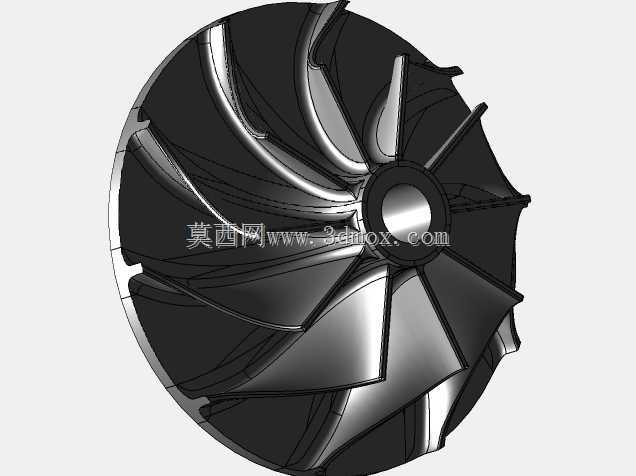

　　从结构形态看，模型采用典型的半开式径向叶轮布局：中心为带孔轮毂，用于与转轴配合并传递扭矩；外周分布多片大曲率叶片，叶片从进口处的轴向诱导段逐渐过渡到出口处的径向段。叶片前缘需要兼顾进气冲角和叶顶间隙，后缘则决定出口气流角与滑移系数。轮盘背面承担离心载荷，盘面厚度通常由中心向边缘变化，以在质量和强度之间取得平衡。叶尖轮廓与壳体之间保留微小间隙，间隙过大会增加回流损失，过小则可能在热态或振动工况下发生碰磨。

　　设计这类叶轮时，气动与结构必须同步校核。叶片数不能简单按外观确定：片数过少会导致流道扩散不足、出口流场不均匀；片数过多则增加摩擦面积和阻塞风险，并削弱叶片间入口通流能力。叶片型线需控制曲率变化，避免局部急转弯造成气流分离。轮毂面、轮盖侧轮廓和叶片厚度共同构成流道，进口段通常较窄以适应轴向来流，出口段高度则依据目标流量、转速和外径确定。对于高速工况，还要关注前缘应力集中、轮盘中心孔周向应力以及叶片根部圆角过渡。

　　安装边界方面，中心孔是最直接的装配基准，实际工程中常与轴端采用过盈、键连接或端面锁紧结构配合。叶轮轴向定位依赖轴肩、锁紧螺母或拉拔结构，径向跳动和端面跳动会直接影响动平衡与叶顶间隙均匀性。进气侧需预留导流通道，不能让管路弯头紧贴叶轮入口，否则会造成畸变进气；出口外侧则要与无叶扩压器、叶片扩压器或蜗壳舌部保持合理间距。外围壳体轮廓应覆盖叶尖并形成稳定环形间隙，后端还要为轴承、密封和挡油结构留出空间。

　　在设备选型和三维建模时，不能只关注叶片外形。叶轮外径决定离心压升能力和外缘线速度，进口轮毂比影响流量范围，出口叶片角影响压比曲线形状，叶片厚度和根部圆角则关系到可制造性与疲劳寿命。若用于铣削加工，需要检查叶片间最小刀具可达区域、深窄流道的刀具悬伸以及轮盘表面的加工余量；若用于铸造，则需考虑拔模斜度、最小壁厚和后续抛光对叶型的影响。动平衡校正通常在轮盘背面或外缘预留去重区域，这一位置在结构布置阶段就应纳入，而不是等样机制造后再临时补加。

　　实际运行中，叶轮还要面对尘粒吸入、热膨胀、喘振边界和超速工况等问题。入口过滤不足会磨损叶片前缘，改变气动型线；频繁启停会使轮盘和叶片承受循环载荷；靠近喘振线运行时，气流分离可能引起强烈振动。因此，模型中叶片与轮盘的过渡圆角、后缘厚度、中心孔加强区域以及对称布置的叶道，都是工程落地时不可忽略的细节。整体来看，该径向压缩机叶轮不仅是一个外观复杂的旋转零件，更是气动性能、转子动力学、加工工艺和装配边界共同约束下的机械结构。
