立柱式多层无土水培种植装置

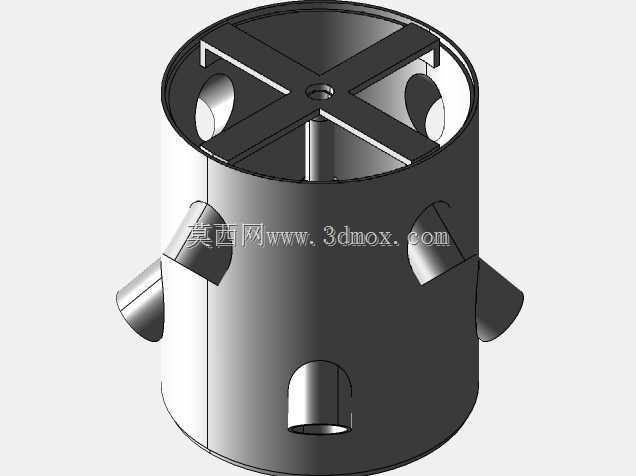

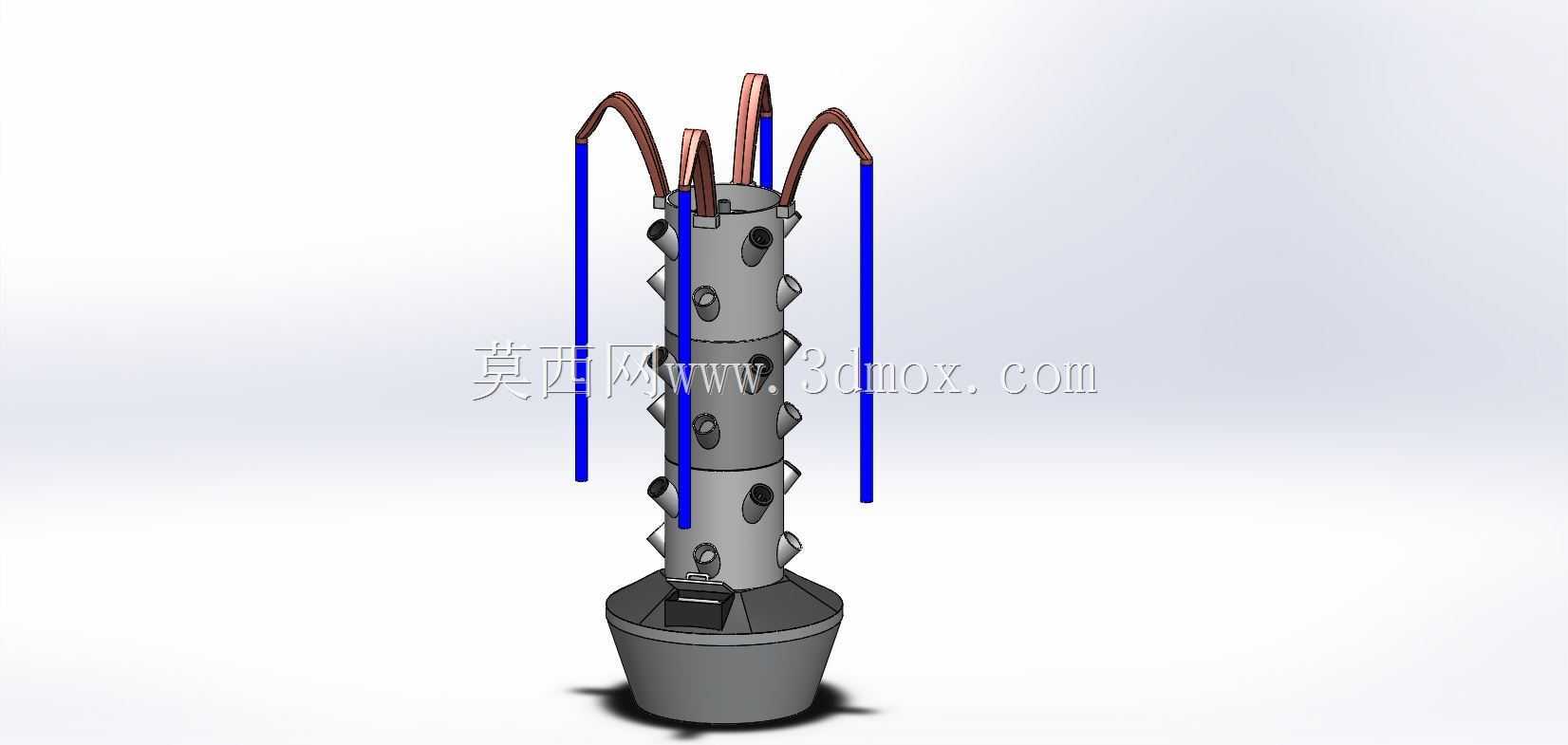

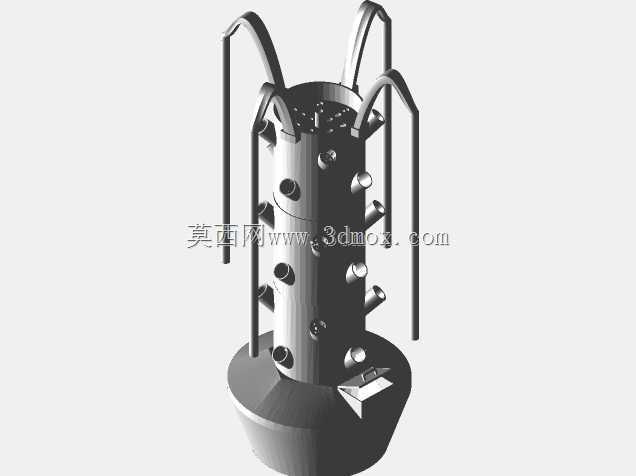

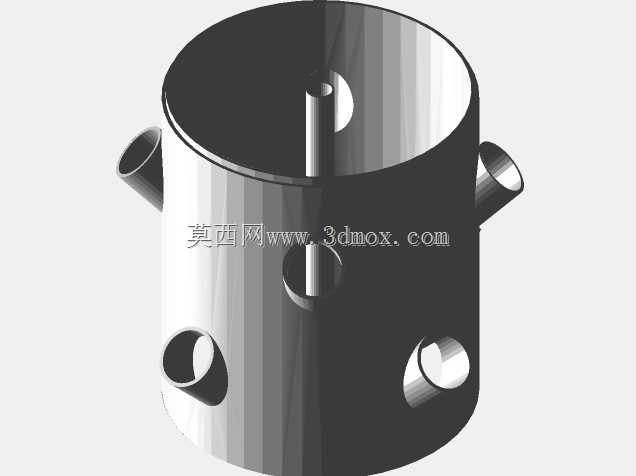

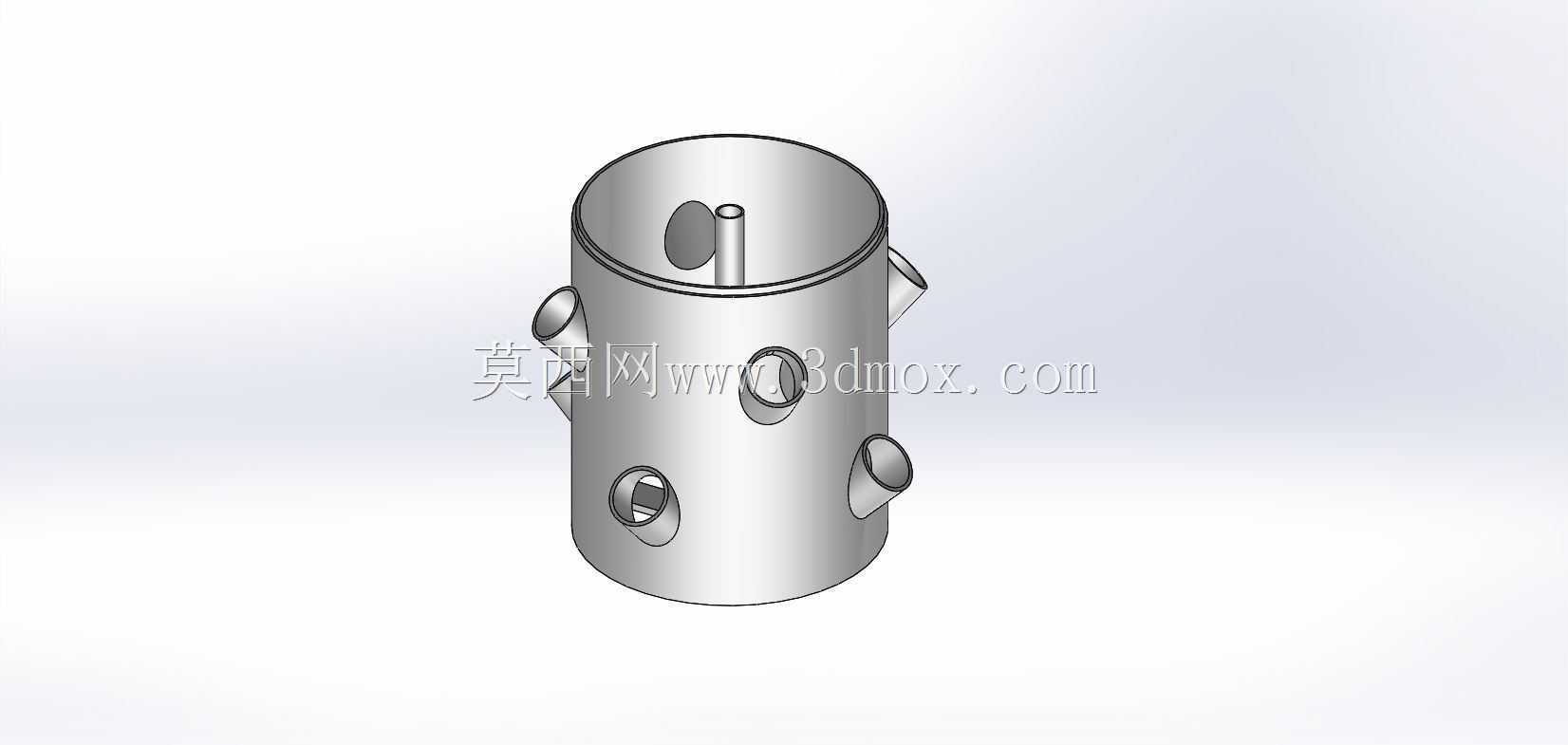

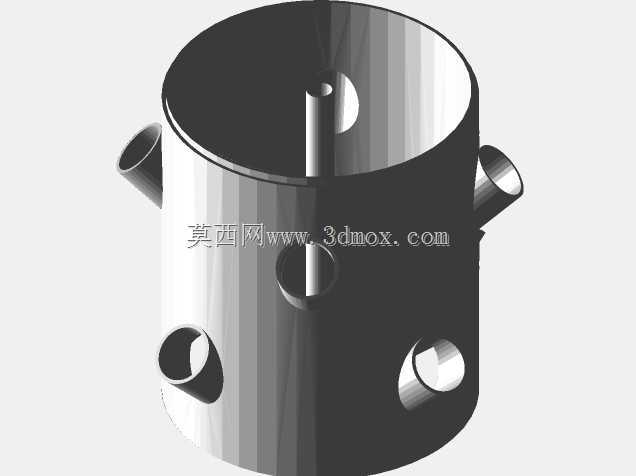

　　这套立柱式水培种植结构面向室内农业、阳台园艺、科普展示与小型商业种植场景，核心目标是在有限占地内沿高度方向布置多层定植位，通过营养液循环替代传统土壤栽培。整体采用中心立柱承载、周向分层开孔的布置方式，柱体分为三段式栽培单元，每段沿圆周设置多个定植孔，单段可容纳8个种植网盆，三段合计形成24个种植位点，适合叶菜、香草、小型观叶植物等浅根系作物的密植生产。

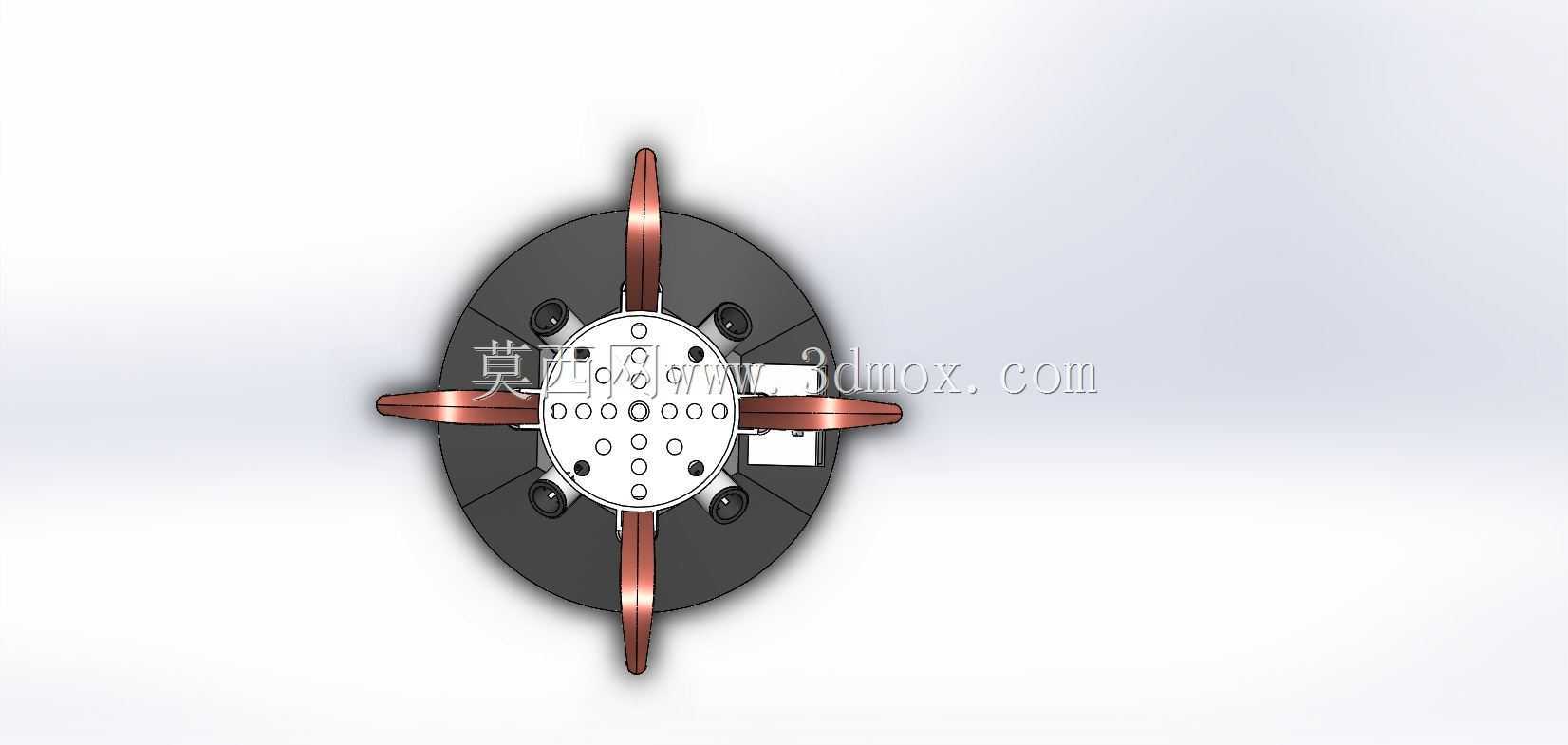

　　从实际用途看，该装置解决了平面种植占地面积大、基质搬运繁琐、水肥流失不均的问题。立柱底部设置储液与泵体安装区域，营养液由下部储液腔经供液管路提升至柱顶，再通过顶部布液结构沿栽培柱内部向下流动，依次浸润各层网盆内的根系，多余液体回流至底座，形成闭环循环。外露的管路分别承担供液与回液路径，顶部弯曲管段用于将液体导入不同栽培分区，保证各层进液量相对均衡。

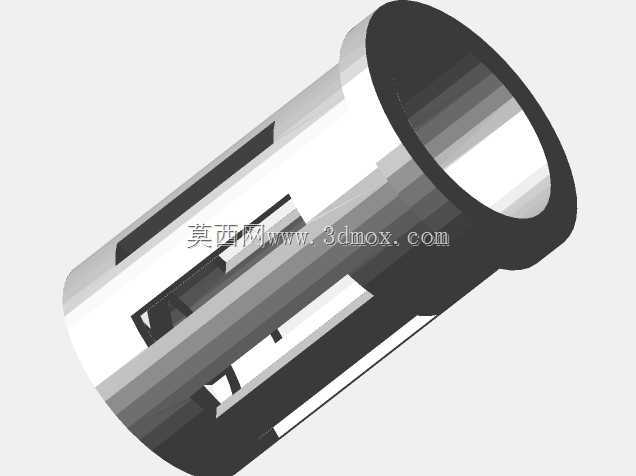

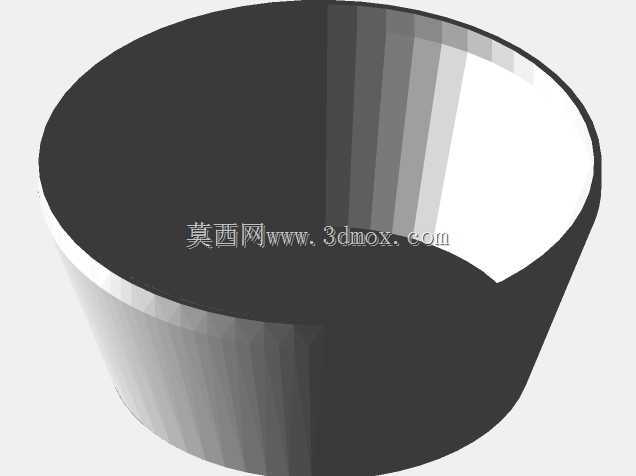

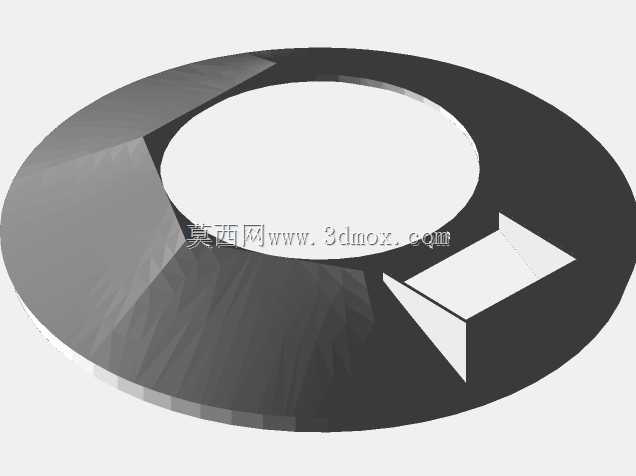

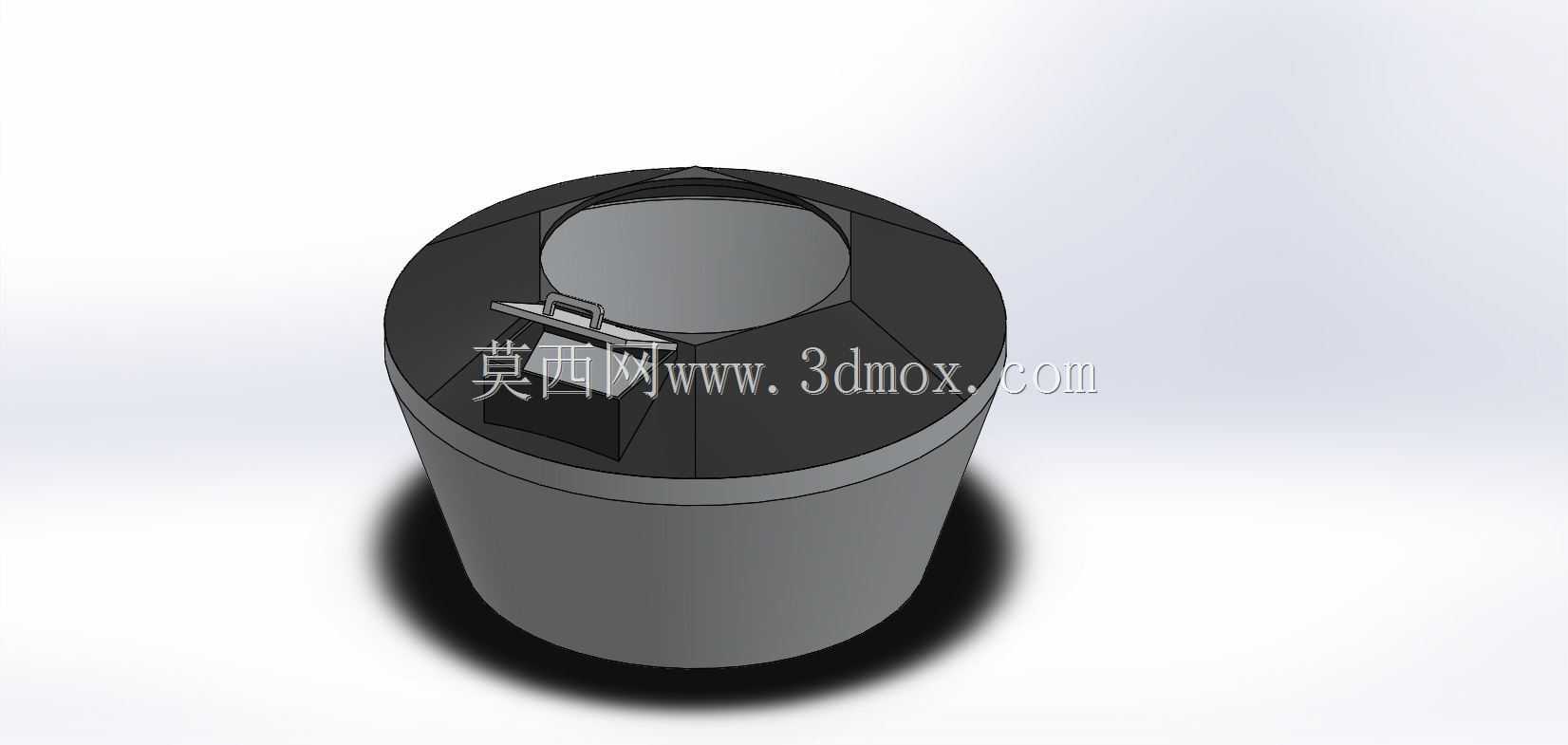

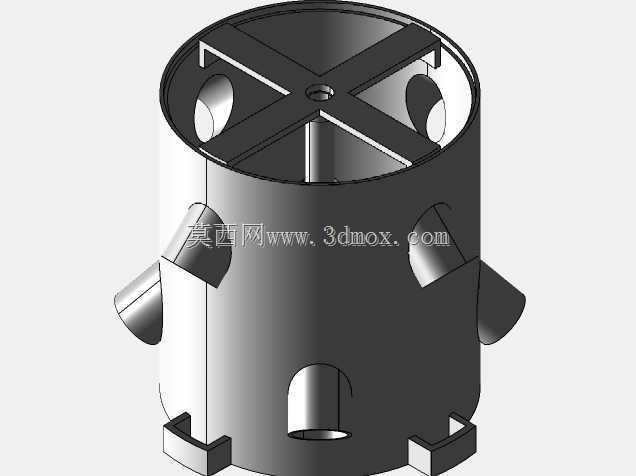

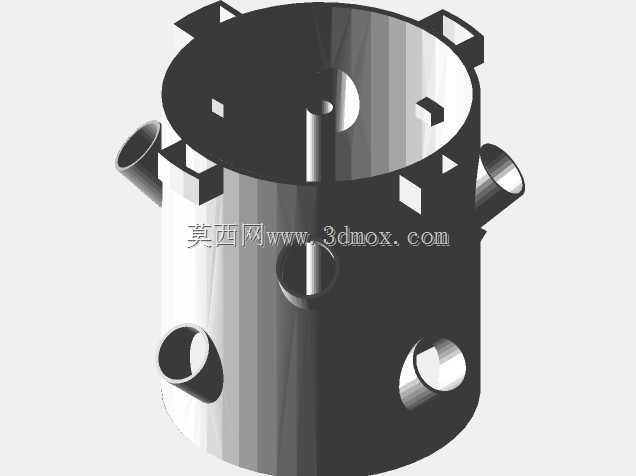

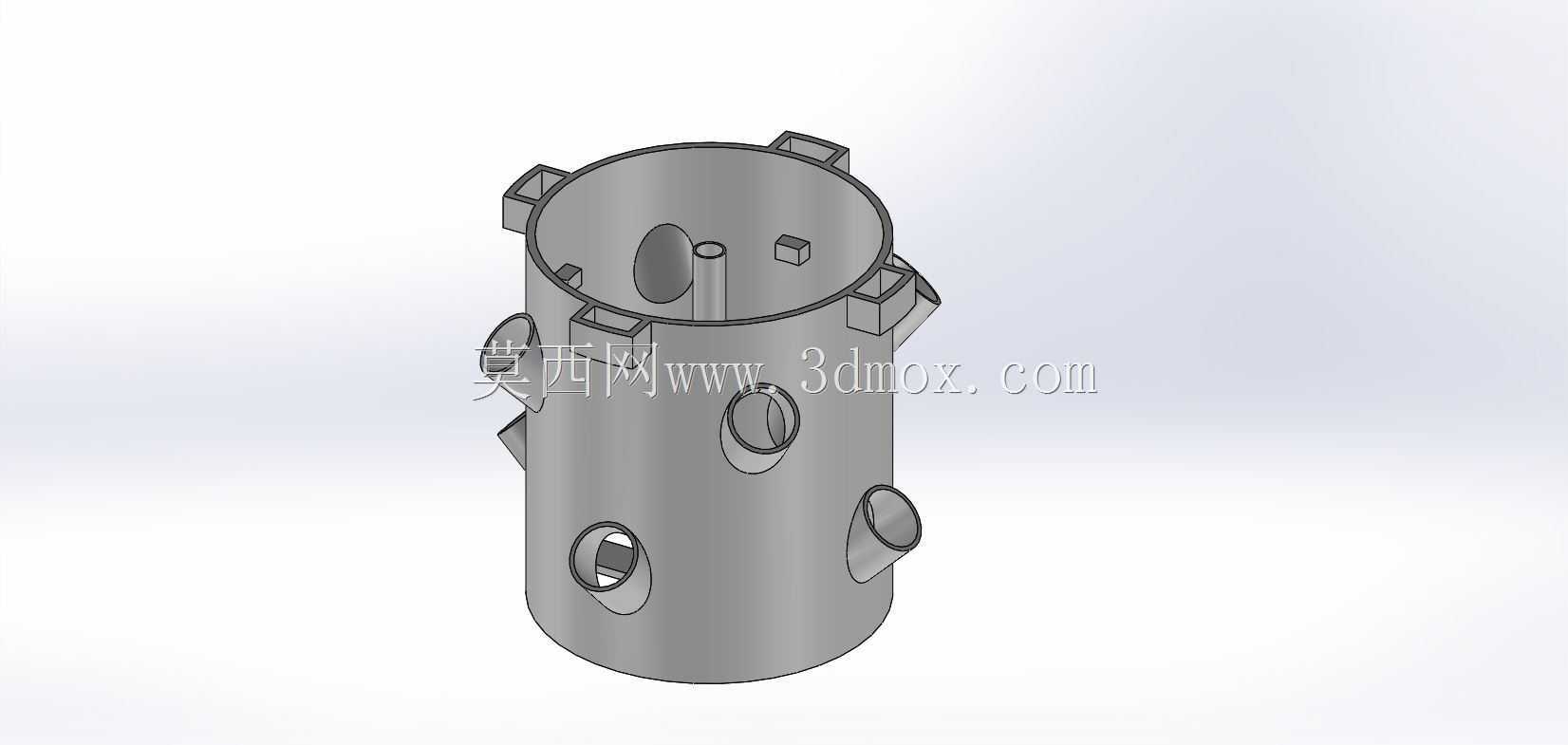

　　结构设计上，底座采用锥台过渡形式，既扩大了与地面的接触面积，提高立式装置的抗倾覆能力，也为储液腔、水泵和电气元件提供安装空间。柱体表面的定植孔按层交错布置，相邻层孔位在圆周方向错开，可减少上下叶片之间的遮挡，改善通风与光照均匀性。网盆以插拔方式安装于柱壁开孔处，依靠孔位边缘限位，拆卸清洗和更换种苗较为方便。柱段之间采用同轴对接，便于运输时分件处理，现场装配后再锁紧固定。

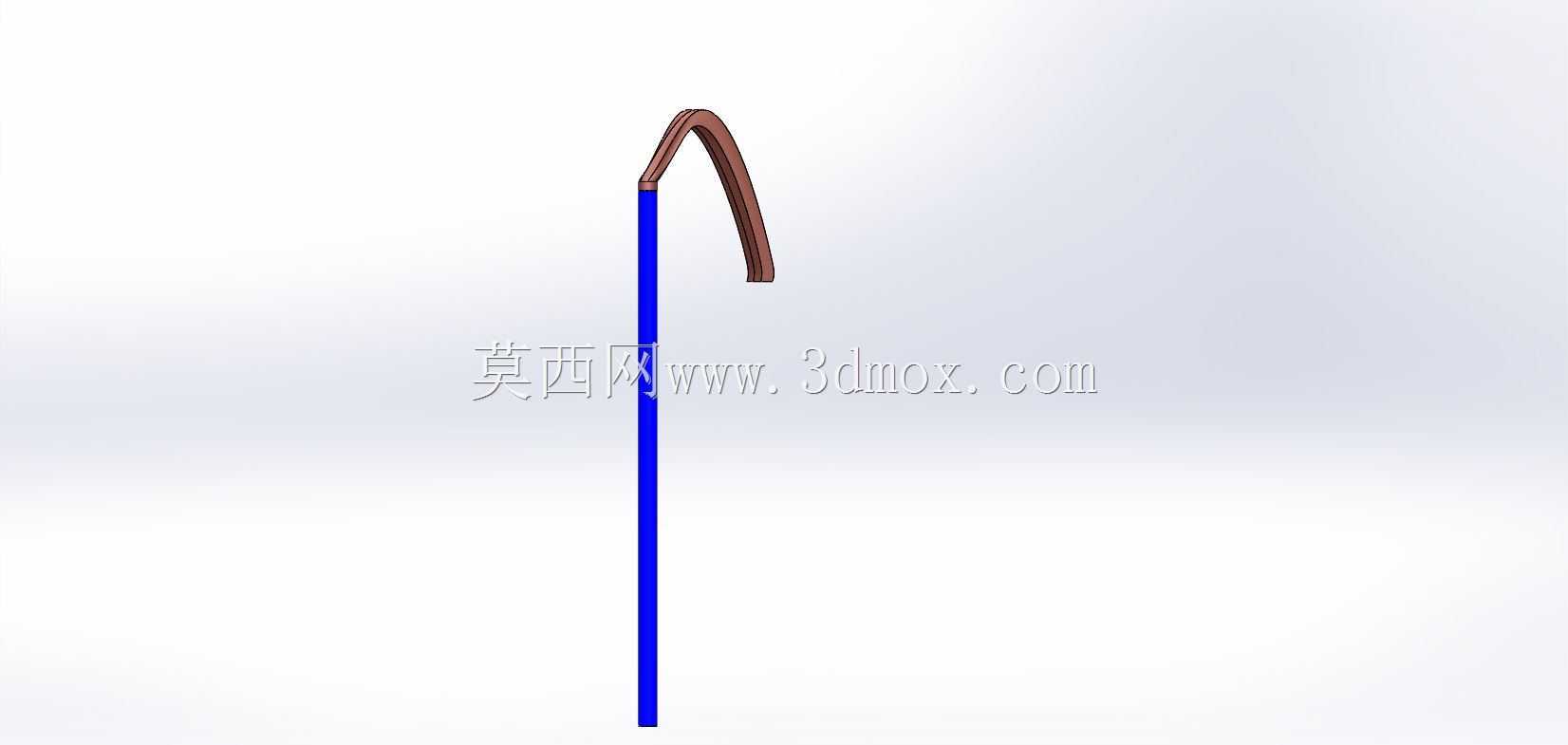

　　管路系统的布置重点在于避免气阻与积液。供液管从底座泵腔向上延伸至柱顶，弯管段保持连续圆滑过渡，减少局部阻力；回液路径依托柱内空腔向下汇入底座，液面高度需低于最下层定植孔，防止根系长期浸泡缺氧。泵体安装位置预留了检修开口，日常可直接从底座侧方检查叶轮、管路接头和液位状态。对于长期运行场景，底座还需考虑补液口、排空口和液位观察位置，避免营养液溢出或泵体空转。

　　外形与安装边界方面，装置整体为细长立式结构， footprint 主要由底座直径决定，栽培柱外径明显小于底座，适合布置在阳台角落、温室通道旁、室内种植柜或展示厅中。顶部管路向上并向外弯曲，安装时需在柱顶上方预留管路装拆空间，周向也要保留弯管和植株生长后的伸展余量。由于定植孔围绕柱体分布，设备周围应保证均匀光照，若配合植物灯使用，灯架半径需覆盖成熟植株冠层，不能仅按柱体外径预留。

　　从建模和结构校核角度看，柱体壁厚需兼顾承载与开孔削弱，多层开孔后应关注孔间加强和段间连接强度。底座盛水区域要考虑营养液满载重量，底板与锥台过渡处不宜出现尖锐应力集中。管路接头处应保留密封面和装拆扳手空间，弯管曲率半径过小会导致流量下降并增加泵负荷。网盆与定植孔之间建议设置定位台阶或橡胶圈，防止运行振动导致盆体松动、漏液。

　　在工程落地时，还可根据种植作物调整孔距、孔径和层间距：叶菜类可缩小层距提高密度，果菜或草本植物则需加大层距并增加支撑。若用于商业栽培，柱体材料需满足耐水、耐营养液腐蚀和户外抗老化要求；若用于家庭场景，则可优先控制底座重量、运行噪声和外观整洁度。整体结构将储液、泵送、布液、定植和回流集成在同一立式设备中，空间利用率高，管路走向清晰，适合作为水培设备结构设计、小型农业装备开发以及无土栽培装置选型参考。
