创想三维Ender3Pro打印机显示屏控制板组件

　　这套三维结构围绕桌面级FDM熔融沉积成型设备的人机交互端展开，还原了Ender3Pro机型配套的显示屏控制板完整装配形态，核心由绿色PCB基板、蓝底液晶显示模组、板载旋转编码调节旋钮、板边插接连接器以及板体固定孔位共同构成，是桌面3D打印机整机里承担参数设置、状态反馈、操作指令输入的关键功能部件。

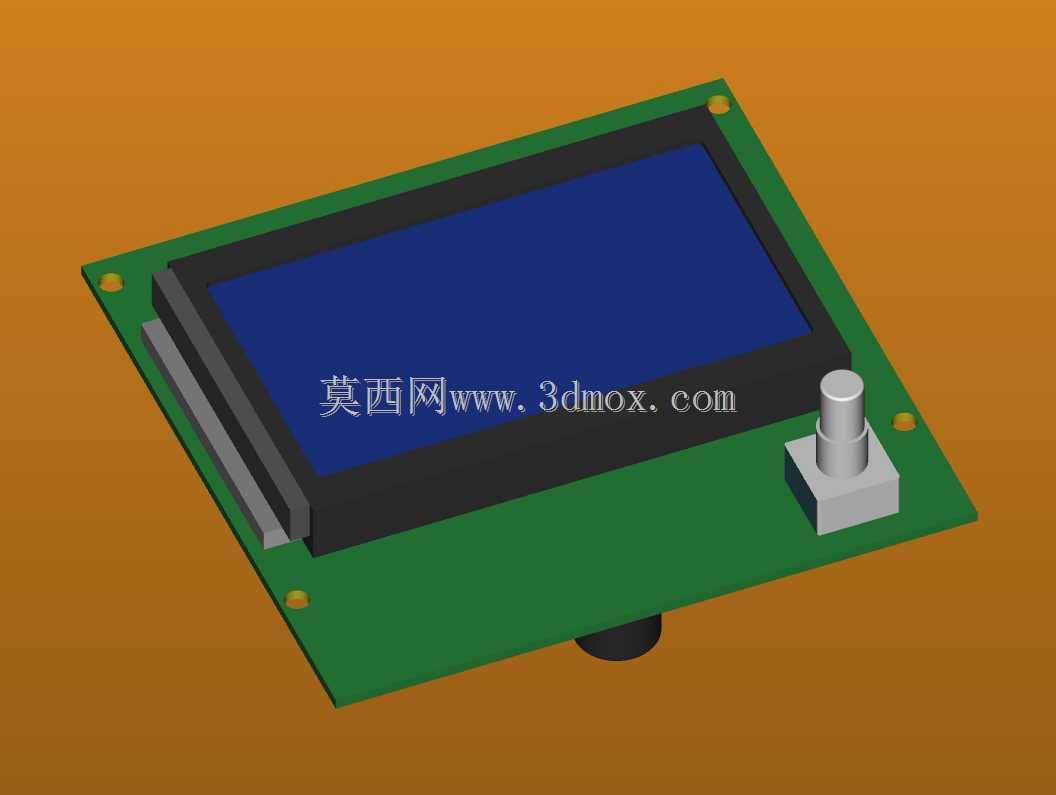

　　从实际装机场景来看，该组件通常嵌入安装在打印机型材框架的前侧操作面板区域，操作者站在设备正前方即可直接读取屏幕显示内容，单手转动按压侧边旋钮就能完成菜单切换、温度设定、调平操作、打印任务启停等全部交互动作，不需要外接电脑即可完成脱机打印的全流程操控。建模过程中优先还原了PCB板的矩形外轮廓，四角预留的沉头安装孔位置与原厂面板支架的固定柱完全对应，板体厚度按照常规1.6mm玻纤板的工程取值设定，显示模组通过排针与板体垂直叠装，黑色屏幕边框高出PCB板面，蓝色显示区域的长宽比例匹配12864点阵液晶屏的实际可视范围，屏幕侧边预留的灰色插接槽用于连接屏幕背光与信号排线。

　　板体右侧的旋转编码器组件做了完整的装配层级还原：底部是方形定位底座，中间为编码器金属本体，顶部伸出圆柱形操作轴，轴体高度超出屏幕边框，保证装入设备外壳后旋钮可以伸出面板表面，操作者转动时不会与面板开孔发生刮擦。编码器周边的板面上预留了两个小型固定孔，用于锁紧编码器本体，避免频繁旋转操作时部件出现松脱晃动。PCB板下侧居中位置设置的圆柱形支撑柱，对应装机时面板后侧的定位支撑位，装配后可以抵消按压旋钮时产生的下压力，防止板体长期受力出现弯曲变形。

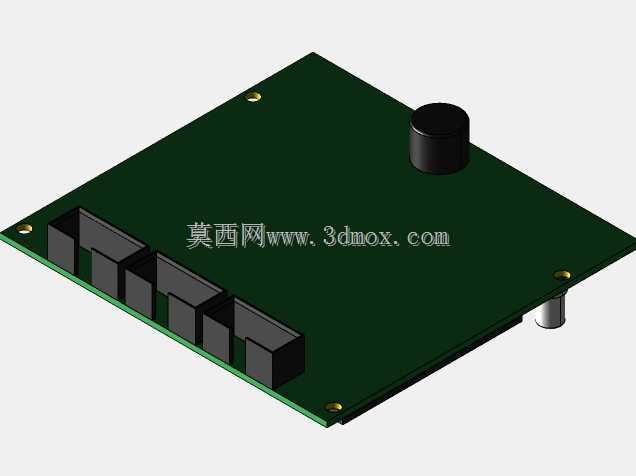

　　结构设计上充分考虑了桌面3D打印机的运维拆装需求：板边所有接插件的位置都避开了面板支架的遮挡区域，插拔排线时不需要将整个控制板从机架上完全拆下，松开四角固定螺丝即可向外翻出板体完成接线操作。屏幕与PCB之间的叠装间隙预留了足够的绝缘空间，避免屏幕背面的金属屏蔽层与板面焊点接触造成短路。整个组件的安装边界完全适配Ender3系列通用的前面板开孔尺寸，板体长宽小于面板内腔的容纳空间，边缘预留的走线间隙可以容纳屏幕排线、主控连接排线自然弯折，不会出现线材被板体挤压破损的情况。

　　针对三维建模从业者而言，该模型可以直接用于桌面3D打印机整机装配的干涉检查：将组件导入整机装配体后，可以验证面板开孔尺寸是否匹配旋钮与屏幕的外露需求，检查控制板与后侧型材框架、走线槽的间距是否合理，也可以基于该结构衍生设计自定义外壳、屏幕扩展支架、外置操作面板等改装部件。模型对各零件的装配层级做了清晰区分，PCB板、屏幕模组、编码器、支撑件各自独立，工程师可以根据需求拆分出单个零件进行工程图导出、钣金或注塑件的二次设计，也可以在做设备维修备件建模时直接参考各部位的配合尺寸，省去手动测绘拆机部件的步骤。

　　从功能特性上，该显示屏组件区别于普通消费电子的显示部件，完全适配工业桌面制造设备的使用工况：板体布局紧凑，所有操作元件集中在操作者伸手可及的区域，旋钮的操作行程与按压反馈的结构位置都按照频繁操作的使用需求布置，长时间打印过程中操作者随时可以查看喷头温度、热床温度、打印进度等实时参数，出现堵料、断料情况时也可以通过旋钮快速暂停任务，操作逻辑完全贴合3D打印设备的实际使用流程。
