NEMA34步进电机工业传动结构

　　这套NEMA34规格步进电机的三维结构，面向自动化设备里常见的中大扭矩点位传动场景，建模时把整机装配关系、外部安装边界和轴端输出形态都做了完整还原，结构工程师在做设备布局、干涉校核或者选型比对时，可以直接把它放进整机装配环境里核对空间。

　　从实际使用场景看，这类86系列步进电机大量出现在数控雕刻机进给轴、小型铣床拖板驱动、3D打印机重载运动平台、包装设备的分度送料机构、自动锁螺丝机的横移轴以及各类非标工装的直线模组动力端。它不像伺服电机自带高精度反馈闭环，更多依靠开环脉冲控制完成固定步距的位置动作，成本可控、扭矩特性偏低速大输出，在中低速、负载波动不大、重复定位要求在丝级到十丝级区间的工位非常适配。现场调试时，电机通常通过驱动器接收脉冲方向信号，轴端搭配联轴器连接滚珠丝杠或者同步带轮，把旋转运动转化为工作台的直线位移，部分翻转工位也会直接用电机轴带动摆臂完成角度分度。

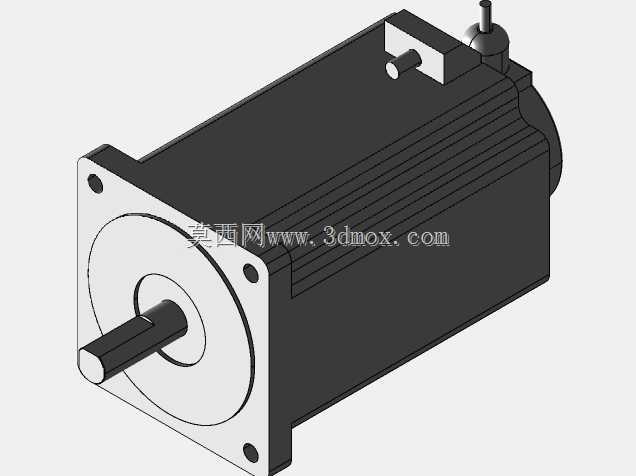

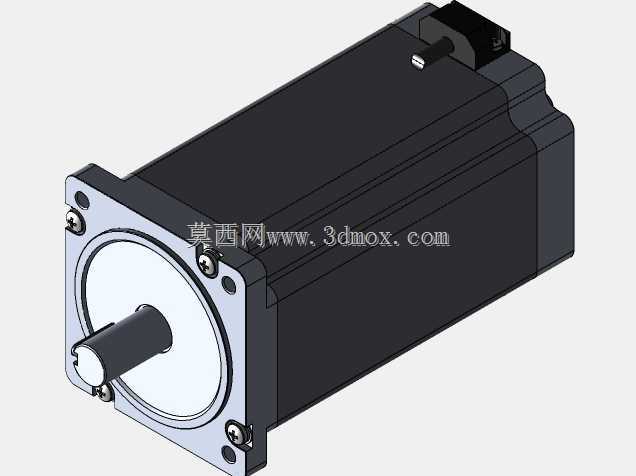

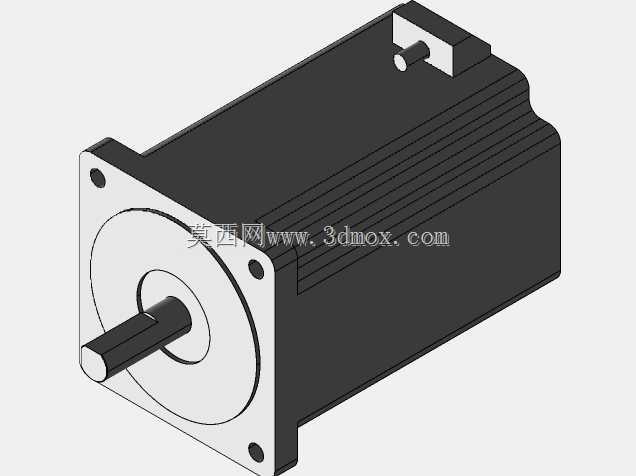

　　外形与安装边界是这套模型最实用的部分：前端方形安装法兰严格遵循NEMA34标准，法兰边长对应86mm规格，四个安装孔分布在法兰四角，孔位间距、通孔直径都和市面主流86步进电机的安装尺寸对齐，工程师在设计电机安装座的时候，不需要反复测绘实物，直接参照模型的法兰面开孔、排布沉头孔或者穿丝孔即可，能保证不同品牌同规格电机的互换性。输出轴为单扁位圆轴，轴径、轴伸长度、扁位平面的位置都做了写实还原，选型搭配联轴器的时候，可以直接核对轴孔直径、紧定螺钉对应的扁位方位，避免装配时出现联轴器顶丝无法锁止、轴伸过长顶到丝杠端盖这类干涉问题。电机机身主体为带散热筋的方形壳体，表面沿轴向排布的凸起筋条既增加了壳体和空气的接触面积，辅助电机长时间运行散热，也强化了机壳的刚性，减少定子铁芯工作时的共振传导。机身尾部预留了出线端结构，对应实际产品里的航空插头或者直接引出的四相线缆，布线时可以根据设备走线方向调整线缆弯折半径，避免动力线和运动部件刮蹭。

　　设计思路上，模型把前端盖、定子壳体、后端出线座、输出轴这几个核心装配层级拆分清晰，前端盖的轴承室位置、轴端伸出法兰面的长度、机身总长度都对应长机身高扭矩版本的尺寸区间——同是NEMA34法兰的步进电机，机身长度不同对应的保持扭矩差异很大，长机身型号能提供更大的低速输出扭矩，适合驱动较重的滑动平台，建模时保留机身长度方向的完整尺寸，能让工程师在布局阶段就确认电机尾部和设备护罩、走线槽之间的预留间隙，不会出现机身太长顶到后方钣金的问题。

　　功能特性层面，这类步进电机的步距角通常为1.8度，整步运行下一圈对应200个脉冲，搭配细分驱动器可以把每一步拆分成更小的角度增量，降低低速运行的振动和噪音。模型还原的D型输出轴结构，就是为了在传递扭矩时，靠扁位承受周向剪切力，比光轴靠顶丝摩擦传动的可靠性更高，频繁正反转的工位下也不容易出现轴和联轴器之间打滑空转。前端法兰的止口结构也在模型里有所体现，安装时止口可以嵌入安装座的定位孔里，自动保证电机轴和丝杠的同轴度，降低装配时的找正难度，避免同轴度偏差过大导致轴承异常磨损、联轴器过早疲劳失效。

　　在整机设计流程里，这类标准动力元件不需要工程师从零绘制，直接调用准确的三维模型，就能在布局阶段同步完成安装板设计、同步带轮中心距核算、护罩开口尺寸确认、线缆弯曲路径规划这些工作。比如做台式数控雕刻机的时候，X轴电机通常侧装在龙门拖板上，要核对电机机身和龙门侧板的间隙、轴端同步带轮和皮带的包角；做分度转台的时候，电机要竖直安装在转台下方，要确认法兰面和转台底板的连接孔位、轴端和减速器输入轴的对接长度，这套完整的电机结构模型就能覆盖这些校核需求，把装配阶段才会暴露的尺寸干涉问题，提前在三维设计阶段排除掉。
