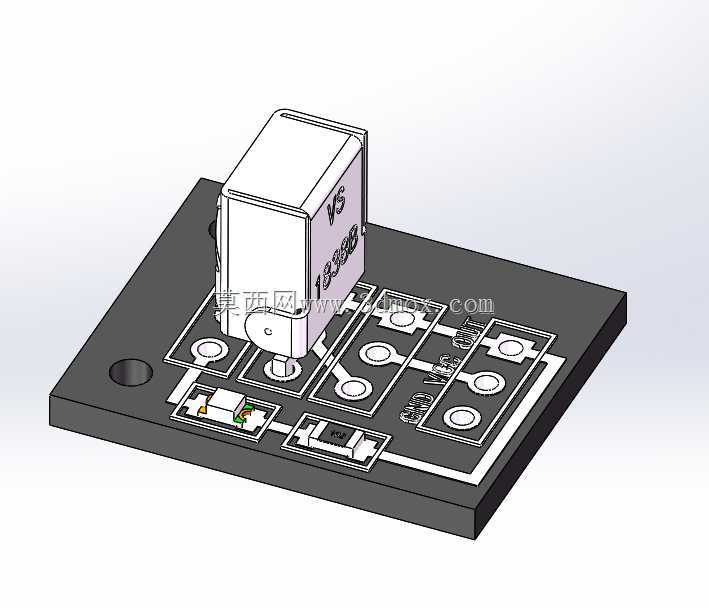

1838红外接收传感模块三维结构

　　这套三维结构围绕小型红外信号接收单元展开，核心由一体化红外接收头、承载PCB基板、板载贴片元件与安装固定孔位组成，常用于嵌入式无线控制系统、ARDUINO开源硬件开发平台、家电红外遥控适配、小型自动化设备的红外指令采集场景。在实际设备布局中，这类模块多安装在控制面板内侧、设备外壳信号接收窗口后方，接收头的感应端面需要正对红外信号入射方向，周边预留无遮挡的信号通路，避免金属壳体、深色不透光结构遮挡红外载波，保障遥控指令的识别灵敏度。

　　从功能特性来看，1838T一体化接收头内部集成了红外光电二极管、前置放大电路、解调电路与整形输出电路，可直接接收38kHz载波的红外遥控信号，输出兼容单片机IO电平的数字信号，无需额外搭建复杂的信号放大解调外围电路；PCB板上同步布局了电源滤波电容、限流电阻、信号上拉元件与外接焊盘，电源输入端的滤波元件可抑制设备内部电机、继电器动作产生的电源纹波干扰，降低红外信号误触发概率。板边预留的标准排针焊盘可直接插接杜邦线，适配开源硬件的通用接线间距，也可根据整机布线需求焊接引线，接入主控板的外部中断引脚，实现遥控按键指令的实时响应。

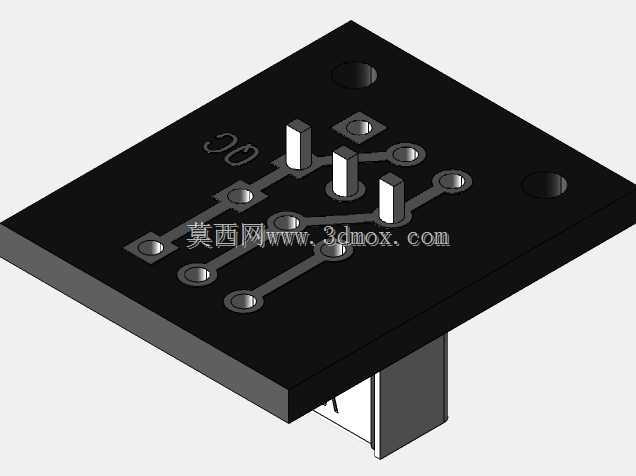

　　结构设计阶段首先确定接收头的安装朝向与高度：接收头主体为立式塑封封装，引脚垂直插入PCB对应焊孔，塑封本体的接收透镜面高出PCB板面一定高度，建模时保证透镜前方无板载元件遮挡，两侧预留至少2mm的空间避免相邻元件阻挡大角度入射的红外信号。PCB基板采用矩形薄板结构，其中一角开设圆形安装通孔，可配合M2螺丝将模块固定在设备内部的塑料支柱或钣金支架上，孔位边缘与板边、走线区域保留足够安全间距，避免螺丝装配时刮伤线路或造成短路。板上的贴片电阻、电容按照信号流向紧凑布局，电源走线与信号走线分开排布，接地覆铜区域覆盖接收头周边，进一步降低电磁干扰对微弱红外信号的影响。

　　外形尺寸与安装边界方面，整块PCB的长宽尺寸适配小型嵌入式设备的内部安装空间，厚度采用常规电路板厚度，接收头塑封本体的高度为模块整体最高尺寸，在整机外壳设计时，外壳对应位置需要开设红外透光窗口，窗口与接收头透镜的间距控制在合理范围，既保证外壳装配后不会压碰接收头，又能让红外信号有效穿透。模块外接的四个接线焊盘分别对应电源正、电源地、信号输出与预留功能脚，焊盘间距符合通用接线规范，三维建模时完整还原了焊盘的铜箔轮廓、丝印标识与元件封装外形，结构工程师在整机装配时可直接调用该模块模型进行干涉检查，确认模块与周边壳体、支架、其他电路板之间的装配间隙，避免出现安装后接收头被遮挡、接线空间不足、固定孔位错位等问题。在教学与开发场景中，该模型也可用于演示红外接收模块的硬件组成、PCB布局逻辑与嵌入式外设的安装方式，帮助开发者快速完成无线遥控功能的结构适配与硬件选型。
