推入式一键释放锁止套件结构

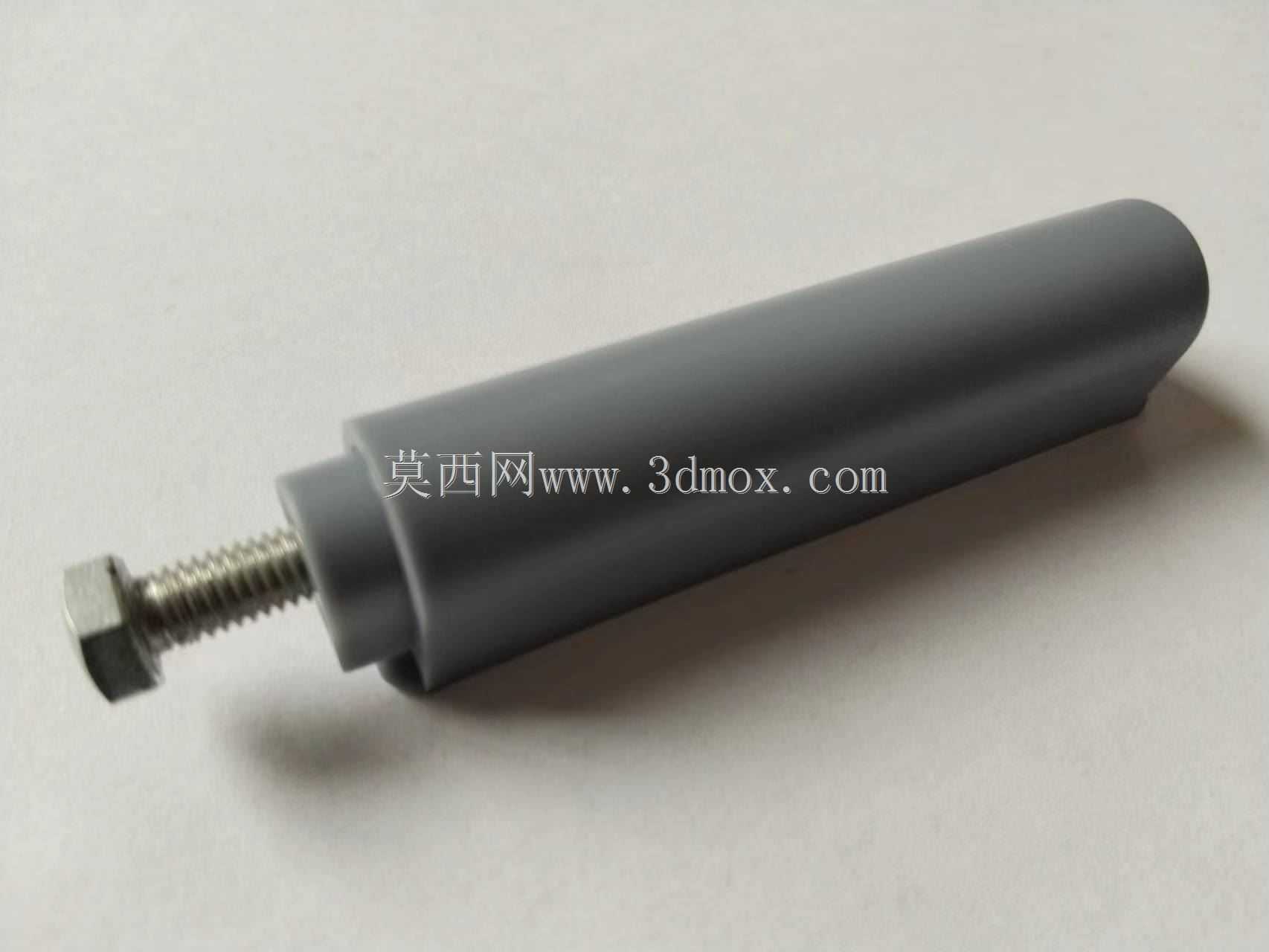

　　这套推入式释放套件面向小型快装、快拆和单向锁止场景，核心动作集中在一条直线运动上。使用者将配套杆件或对接端沿轴向推入，套件内部的弹性约束结构会在设定行程末端自动咬合，完成锁止；再次沿同一方向施加推力时，内部轨迹切换到释放路径，约束件脱离卡位，被锁定部件即可退出或弹出。整个过程不需要旋转、拨片或额外工具，适合空间狭窄、操作频次高、希望减少手部动作的机构。

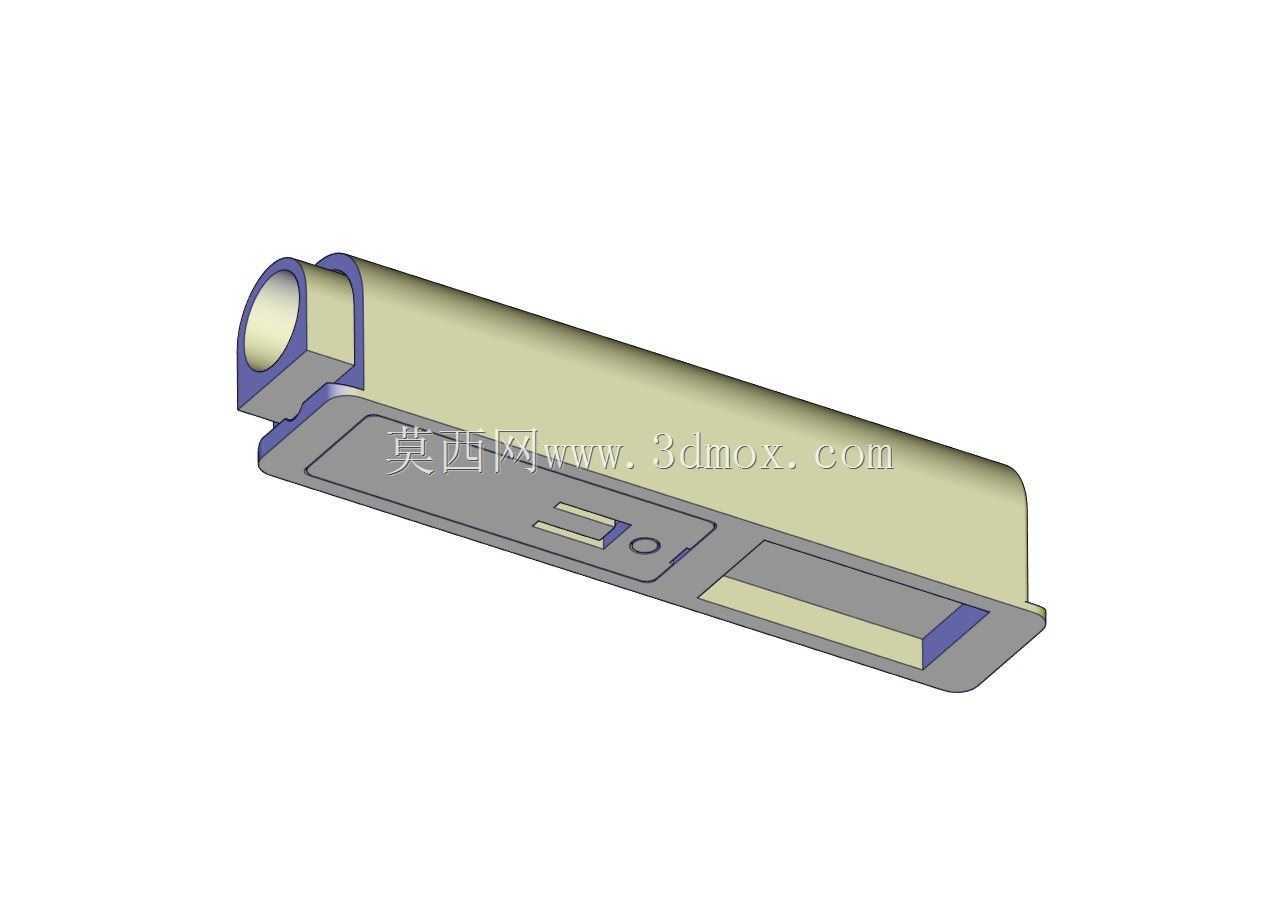

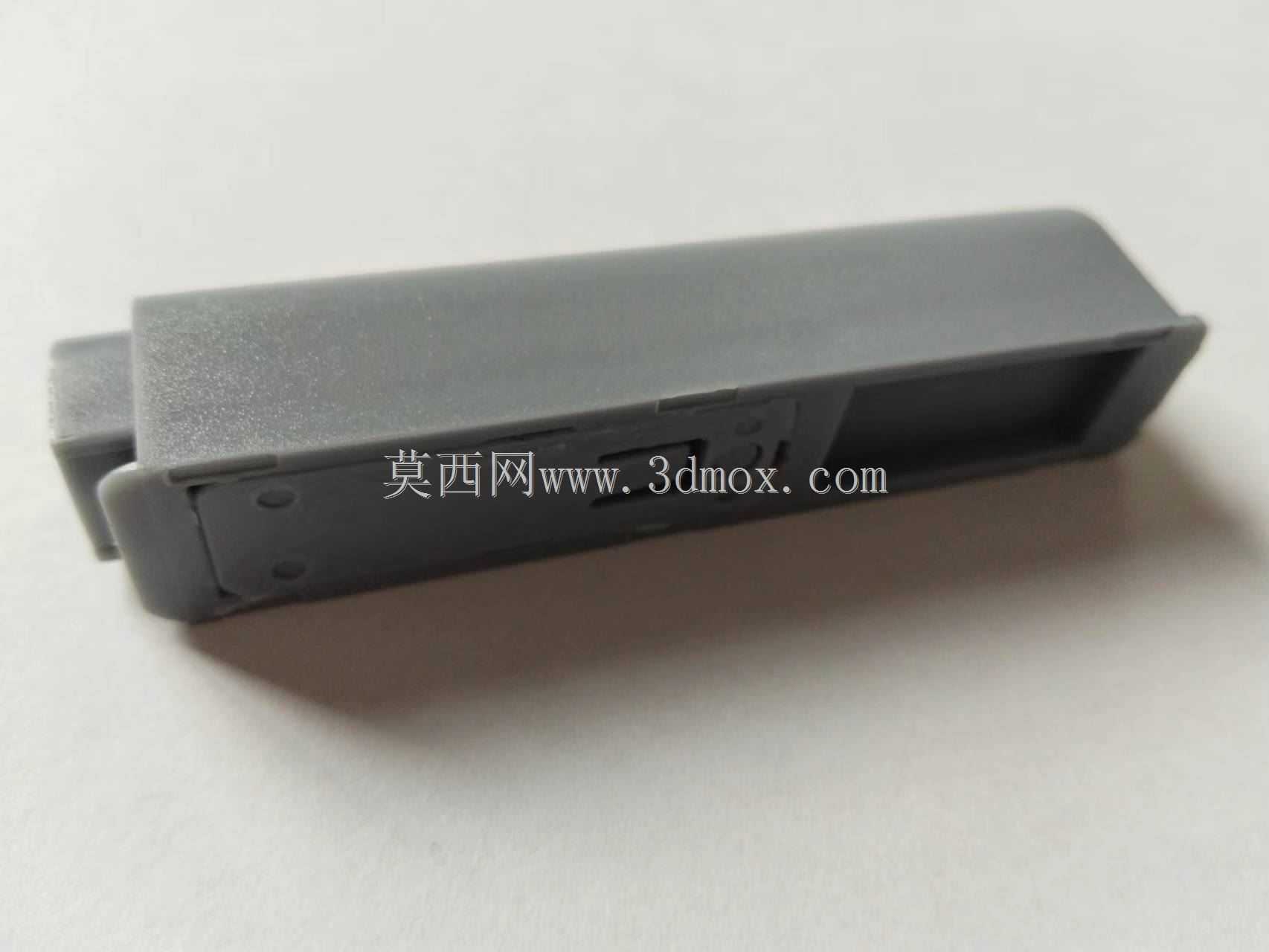

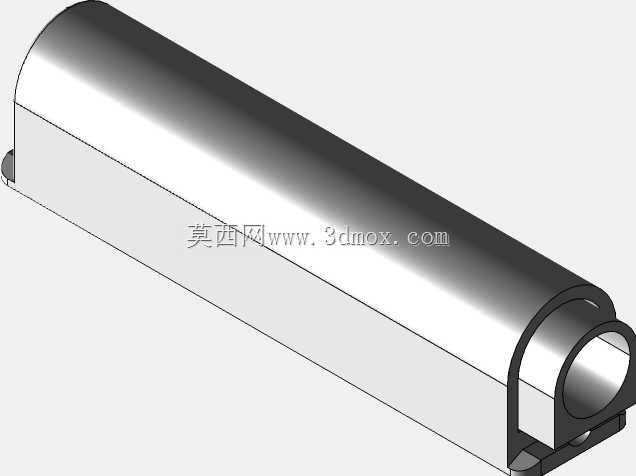

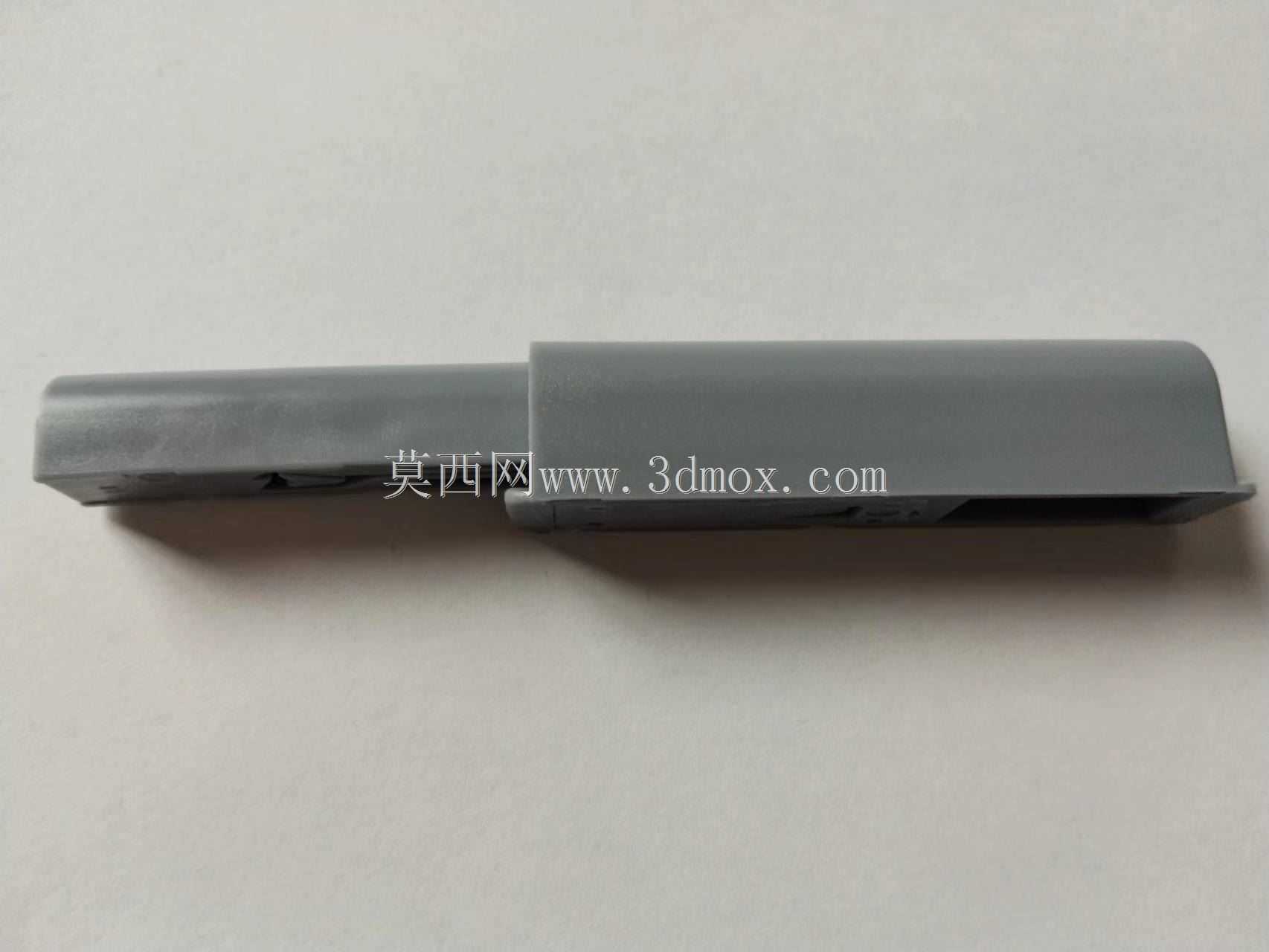

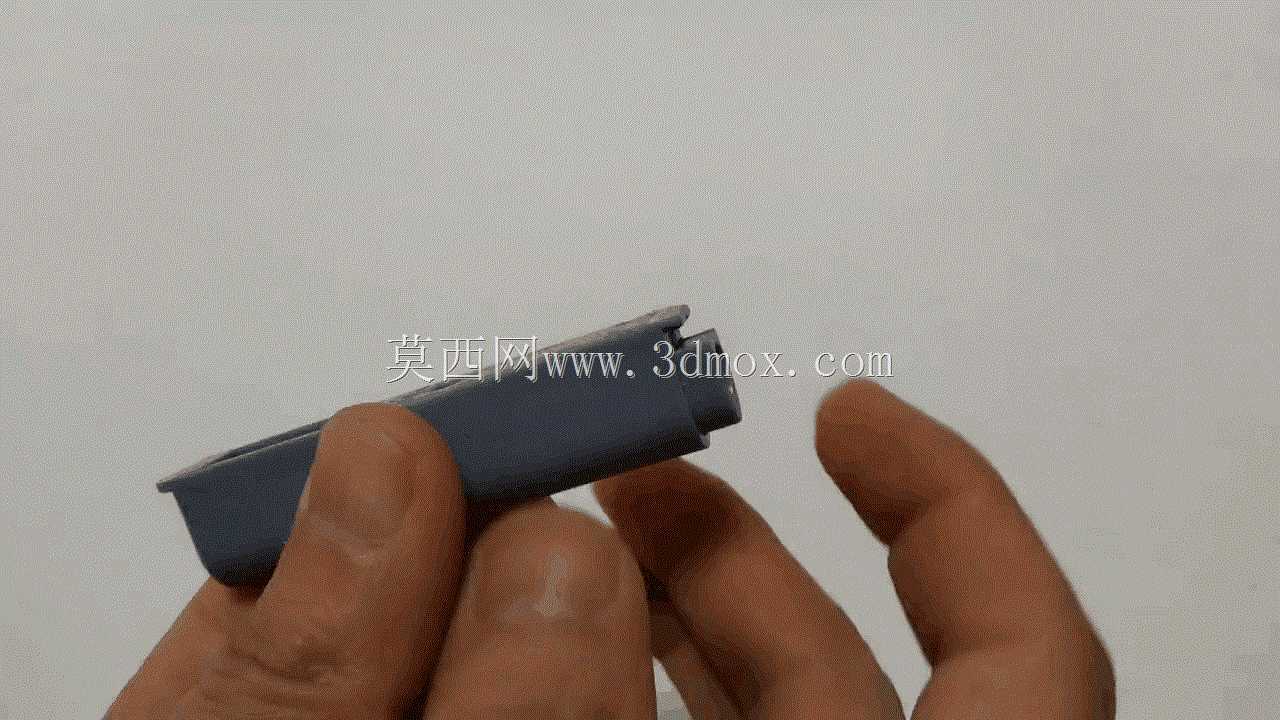

　　从手持实物比例看，套件主体为细长盒形外壳，内部容纳凸轮轨迹、弹性件和锁止触点。外壳一端设置对接入口，另一端保留杆件通过或限位的边界，侧壁承担导向和防转作用。建模时需要重点控制入口倒角、内腔滑道宽度、锁止凸台高度以及回弹行程。入口倒角过小会造成插入阻力陡增，倒角过大又会降低对中性；滑道与活动件之间应保留稳定间隙，既要避免3D打印层纹导致卡滞，也要限制侧向晃动。锁止凸台的高度直接决定保持力，过高会使二次推入释放困难，过低则可能在振动工况下自行脱开。

　　设计思路上，该结构把“推入锁止”和“再次推入释放”合并到同一轴向动作中，减少了外部按钮、拉环和扭簧数量。内部运动件可采用短行程滑块或环形约束件，依靠弹性元件维持接触压力；轨迹面需要设置锁止停留位、导入斜面和释放斜面，使运动件在一个循环内按确定路径切换。工程建模时不能只画出静态外形，应按插入、锁止、再次推入、释放四个位置分别检查干涉，尤其关注活动件在极限位置是否有足够避让空间，以及弹性件压缩后是否会发生屈曲或脱出。

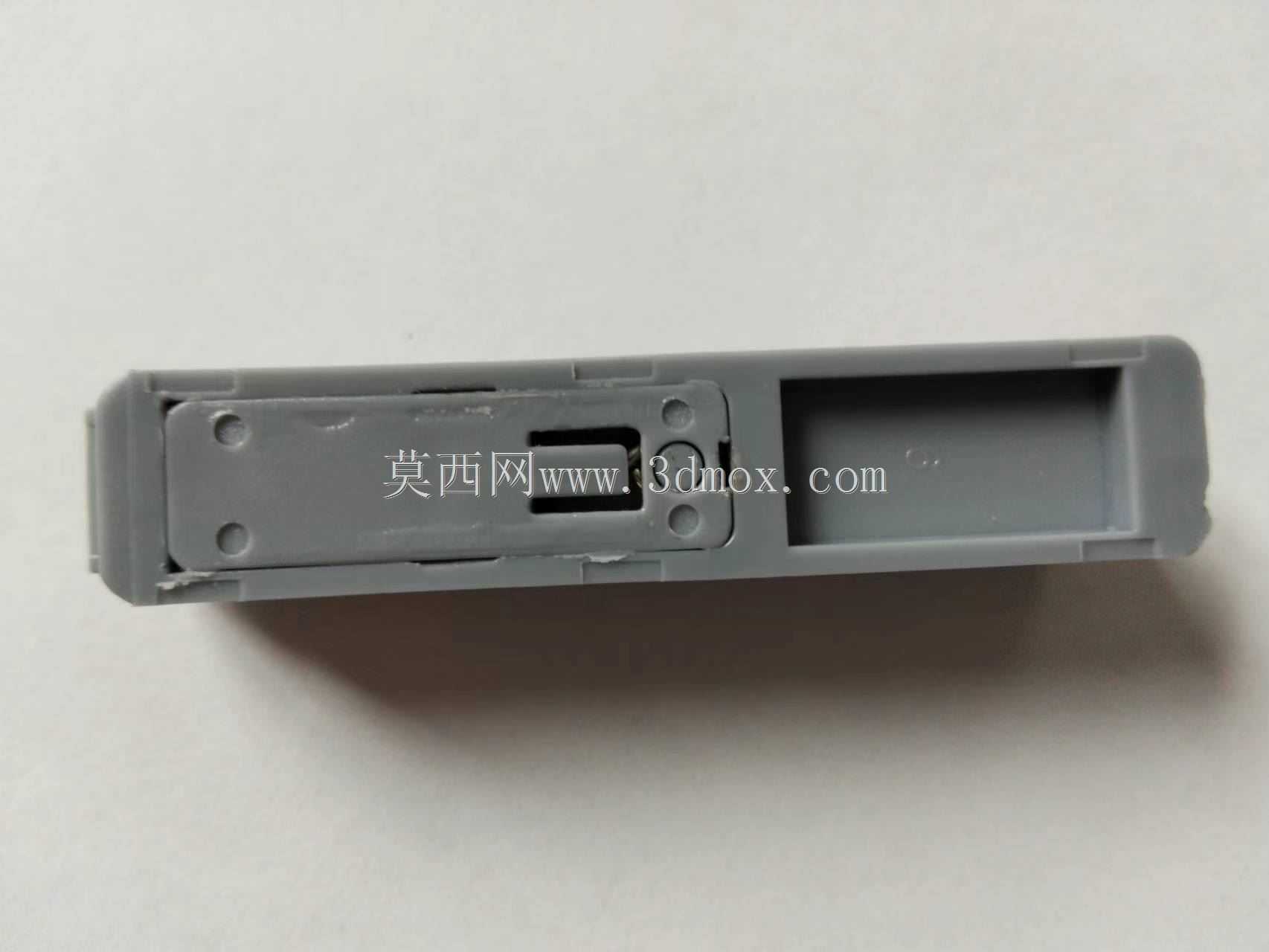

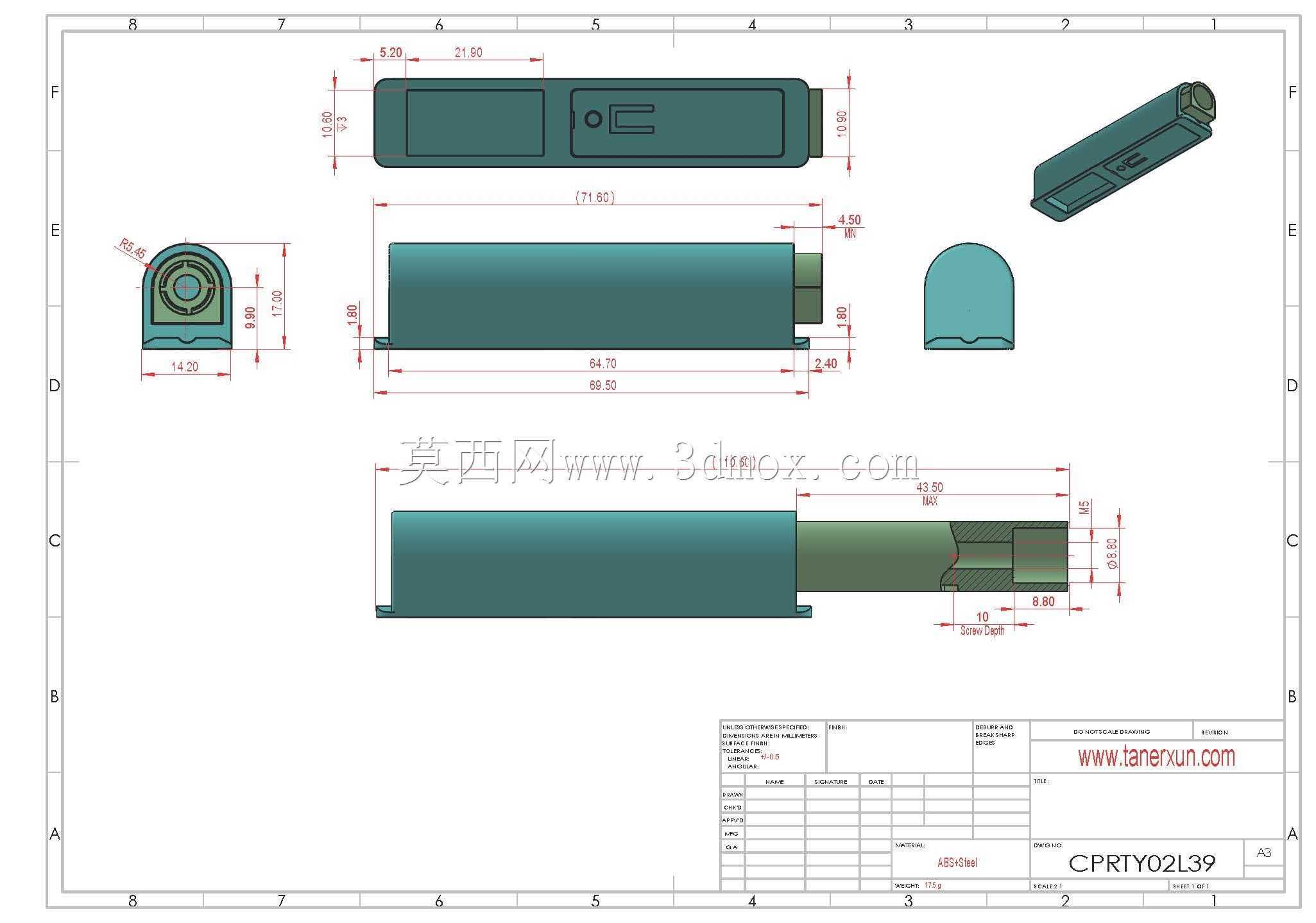

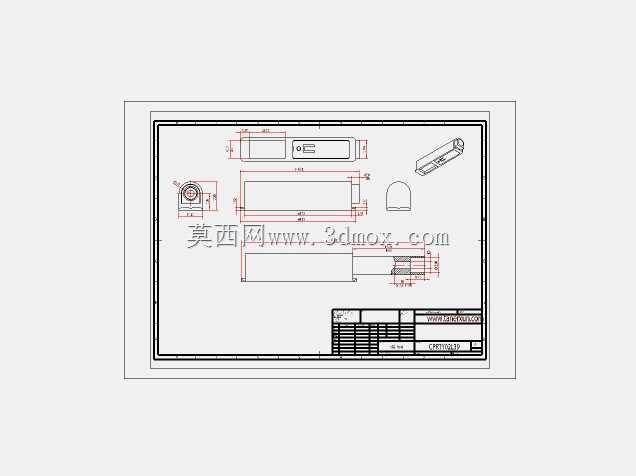

　　外形尺寸方面，细长主体适合嵌入面板、管壳、治具框架或小型设备侧壁。安装边界应在套件外围预留直线操作空间，前端需要让对接杆件顺畅进入，后端或侧方则要考虑释放后杆件退出距离。若采用螺钉或卡扣固定，外壳侧面的固定耳不能压迫内部滑道；若采用胶粘或嵌入式安装，应保证内腔不被胶水、支撑材料或压缩变形侵占。对于3D打印验证件，层厚方向最好避开主要滑动面，承力凸台建议增加壁厚，并在反复冲击位置设置圆角，以降低脆性断裂风险。

　　实际用途可覆盖小型舱门快锁、治具压块定位、演示装置的一键开合、模型道具的伸缩锁定以及低载荷自动化夹具的预定位。它不适合承受大拉力或强冲击的安全锁紧场合，但在轻载荷、高频操作和紧凑布局中，能够用较少零件实现明确的触觉反馈。结构工程师在选型或复刻时，应先确定所需锁止力、插入行程、释放行程和对接杆直径，再反推弹性件刚度与凸轮轨迹深度；装配后通过反复循环测试观察磨损点，若出现锁止不可靠，优先调整凸台角度和弹性预压，而不是盲目增大零件间隙。
