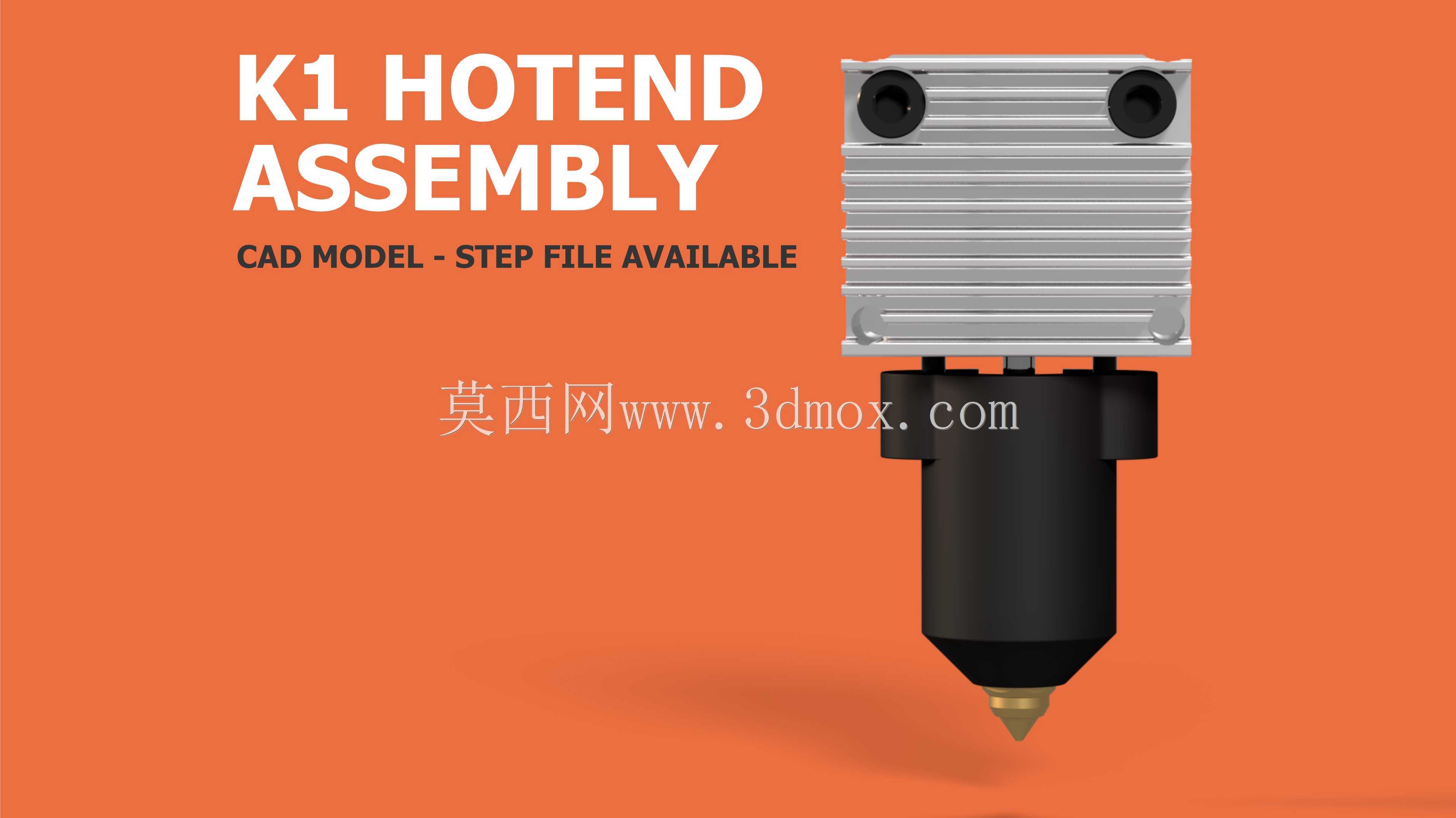

创想三维K1打印机热端挤出总成结构

　　该套热端总成对应桌面级FDM熔融沉积成型设备的核心熔料挤出工位，适配K1及同架构K1 Max高速打印机型，在整机布局中承担固态丝材熔融、恒温稳压输出、成型轨迹末端出料的核心功能，是决定打印成型精度、长时间连续作业稳定性、高速打印出料响应速度的关键功能模块。

　　从实际产线与桌面运维场景来看，这类集成式热端普遍应用于消费级高速3D打印机、桌面级小批量样件制作工位、教育实训3D打印实验室、创客空间快速打样设备，替换传统分体式热端需要现场逐件拼装喉管、加热块、散热座的繁琐流程，整机厂装配时可直接将总成作为独立模块完成锁附接线，售后维护时也可整体快速更换，大幅降低设备装配与运维的调试门槛。

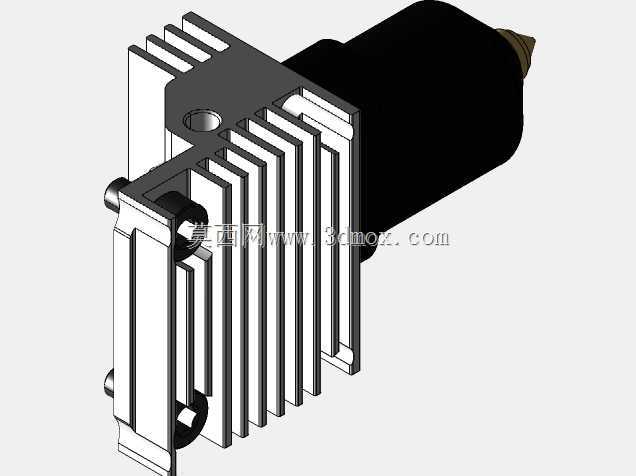

　　结构设计上，总成从上至下分为三个功能区段：上部为铝合金挤压成型的散热鳍片模组，鳍片采用等距平行排布的直槽结构，两侧预留贯穿的安装固定孔位，可直接锁附在X轴运动滑座的安装立面上，鳍片的换热面积经过匹配，能够将喉管上延区域的温度快速传导至流动空气，配合设备自带的轴流散热风路，保证喉管入料段温度始终保持在丝材玻璃化转变温度以下，避免PLA等低温丝材在喉管内部提前软化膨胀造成堵料。散热座下部衔接隔热过渡区段，将高温熔腔的热量向上传导的路径做热阻断，减少热量向上部散热段以及X轴运动部件的扩散，避免运动同步带、塑料结构件长期受热老化。下部为加热熔腔与喷嘴组件，加热块内置加热棒与测温热敏电阻，可将腔体内温度稳定控制在熔融区间，适配PLA、ABS、PETG等常用FDM丝材的熔融需求，最末端为黄铜尖嘴喷嘴，出料孔同轴度与熔腔流道完全对齐，尖锥外形可减少打印过程中与已成型翘曲层的剐蹭。

　　安装边界方面，上部散热鳍片的两个安装孔中心距匹配K1机型X轴滑座的预设孔位，总成整体轴向沿Z向竖直布置，入料口位于散热座顶面中心，对接远端送料机构的送料管，丝材从顶部导入后沿喉管内部流道下行，进入加热腔后熔融，最终从喷嘴小孔匀速挤出。总成侧向预留加热线、测温线的走线空间，整体外轮廓无突出干涉结构，在X轴全程往复运动过程中不会与机身框架、打印平台调平组件发生碰撞，喷嘴尖端到散热座顶面的总高度匹配原厂机型的Z向行程余量，装配后仅需重新校准Z轴零点即可正常作业。

　　设计思路上，这套总成采用模块化集成的方案，摒弃了早期DIY热端零件零散、装配公差累积大的弊端，所有流道的同轴度在组件预装时就得到保证，喉管与加热块的配合面做贴合处理，减少接触热阻，散热鳍片的材质选用导热效率优异的铝合金，兼顾轻量化与散热能力，下部加热块外部做局部隔热包覆，减少热量向周边空气扩散造成腔体温度波动，既能够满足高速打印下大流量熔料的持续供给，也能在长时间连续作业时保持熔温稳定，减少出料粗细不均、拉丝、断料等常见打印缺陷。
