后弯叶片离心泵三维结构设计

　　这套离心泵结构围绕小流量流体输送场景展开，泵腔内部叶轮采用叶片向后弯曲的构型，在清水、低粘度冷却液这类常规介质输送工况里，后弯叶片的流道走向顺着流体离开叶轮外缘的运动趋势布置，能有效降低流体在叶片出口处的冲击涡流，相比径向直叶片结构，运行时的水力损失更小，泵轴驱动端承受的径向载荷也更平稳，常见于小型实验台冷却循环、桌面级流体演示装置、3D打印定制小水泵这类对安装空间要求紧凑的场合。

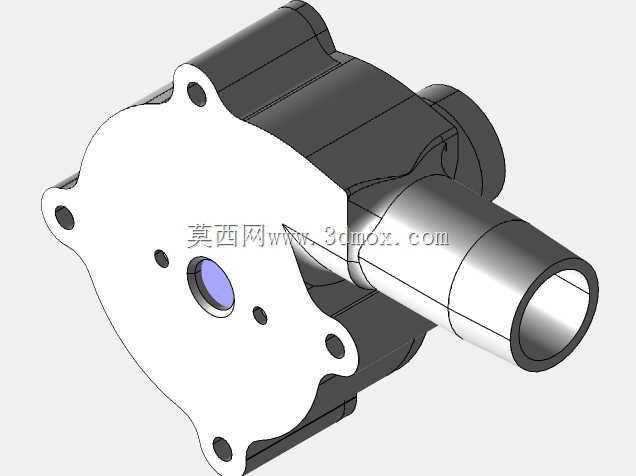

　　从整机结构布局来看，泵体采用分体式腔壳设计，前端法兰盘面上均匀布置了多个安装通孔，孔位围绕泵腔中心呈环形分布，装配时可以直接通过螺栓把泵体贴合固定在配套安装基座或者管路对接端面上，法兰端面和泵腔结合面预留了密封件安装槽位，实际装配时嵌入橡胶密封圈就能避免高压侧流体从结合面渗漏。侧向伸出的两段同轴圆柱接口分别对应流体入口与出口通路，流体从轴向入口进入叶轮中心区域，被高速旋转的后弯叶片带动获得动能后，顺着蜗壳流道逐步减速增压，最终从侧向出口压入输送管路，蜗壳的流道截面从隔舌位置开始沿着叶轮旋转方向逐步扩大，匹配后弯叶片输出的流体流量分布，避免流道截面突变造成的局部压损。

　　设计阶段针对3D打印成型工艺做了多处适配：泵壳外壁的转角位置全部做了圆角过渡，没有尖锐的直角凸起，打印过程中不需要额外添加大量支撑结构，成型后去除支撑的工作量大幅降低，同时圆角结构也能避免泵体长期承压时在转角位置出现应力集中。叶轮中心预留了和驱动电机轴匹配的轴孔，轴孔侧面可以加装顶丝孔位，装配时把电机轴插入轴孔后锁紧顶丝，就能保证叶轮和电机轴同步旋转，不会出现高速运转时叶轮打滑松脱的问题。泵腔内部的流道曲面全部做了顺滑连续处理，没有突兀的台阶或者凹凸结构，不管是后续做CFD内部流场分析，还是实际打印后做流体通流测试，都能减少流道壁面对流体的摩擦阻力，仿真计算的结果也能更贴近实际运行的水力特性。

　　安装边界方面，整机最大外轮廓由前端法兰盘外径、侧向管路接口的伸出长度、泵体主体的轴向厚度三个维度决定，前端法兰的安装孔位间距按照小型泵体通用安装规格排布，选型配套时不需要重新定制特殊转接法兰，直接匹配同通径的标准管路接头就能完成对接。泵体外壳的加强筋沿着蜗壳外壁的弧度分布，既不会额外增加过多整机重量，又能提升泵壳在额定输出压力下的结构刚性，避免泵腔承压时出现壳体变形、叶轮和泵体内壁刮蹭的问题。叶轮和泵腔内壁之间预留了均匀的微小间隙，既保证旋转过程中没有运动干涉，又能控制间隙泄漏量，维持泵的容积效率。这类结构在做教学演示时，可以直接通过透明材质打印泵壳，直观观察后弯叶片转动时内部流体的流动轨迹，也能配套压力、流量传感器完成不同转速下的泵特性曲线测试，兼顾工程实用结构和实验验证的需求。
