拓扑优化轻量化航空机载渐进承力支架

　　该结构件面向机载设备安装、工业精密传动支座以及轻量化工装连接场景开发，核心作用是在两个安装点位之间传递交变载荷，同时为外接功能部件提供刚性定位基准。在实际装机工况中，这类支架往往需要同时承受多方向的冲击载荷、持续振动载荷以及装配预紧力，传统等厚度铸造或铣削支架为了覆盖安全系数，通常会在非受力区域保留大量冗余材料，不仅抬升了整机自重，在高频振动场景下还会因为多余质量带来附加惯性载荷，反而降低结构的动态响应表现。

　　设计阶段先从载荷边界入手梳理：一端为带同轴通孔的铰接端，用于和销轴、杆端关节轴承配合，完成与活动端的转动连接，铰接孔周边做了局部加厚与环形加强结构，避免销轴挤压造成孔壁椭圆变形；另一端为方块状安装基座，基座顶面预留两个同轴定位孔，用于穿装紧固螺栓将整个支架锁附在设备基体上，基座底面为完整精加工贴合面，装配时可直接与安装基面贴合，不需要额外调整垫片补偿平面度。

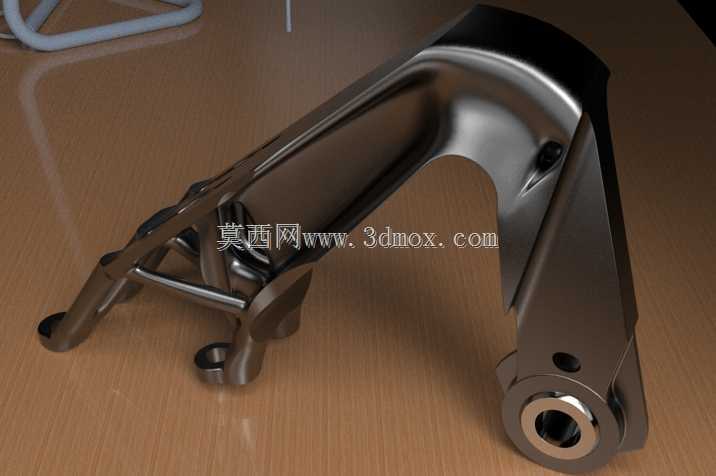

　　整体构型没有采用传统的整块实体铣削思路，而是结合拓扑优化算法迭代出材料分布路径：从铰接端出发的主承力臂沿着载荷传递的主应力方向延伸，在臂身与安装基座衔接的拐角区域，自然形成弧形过渡的变截面曲面，既规避了直角拐角带来的应力集中问题，又把材料精准布置在拉压应力的传递路径上。主承力臂侧面还延伸出一条辅助加强筋，筋条宽度从铰接端向基座方向逐步收窄，在不显著增加重量的前提下，大幅提升了支架侧向抗扭刚度，避免受偏载时臂身发生扭转变形。

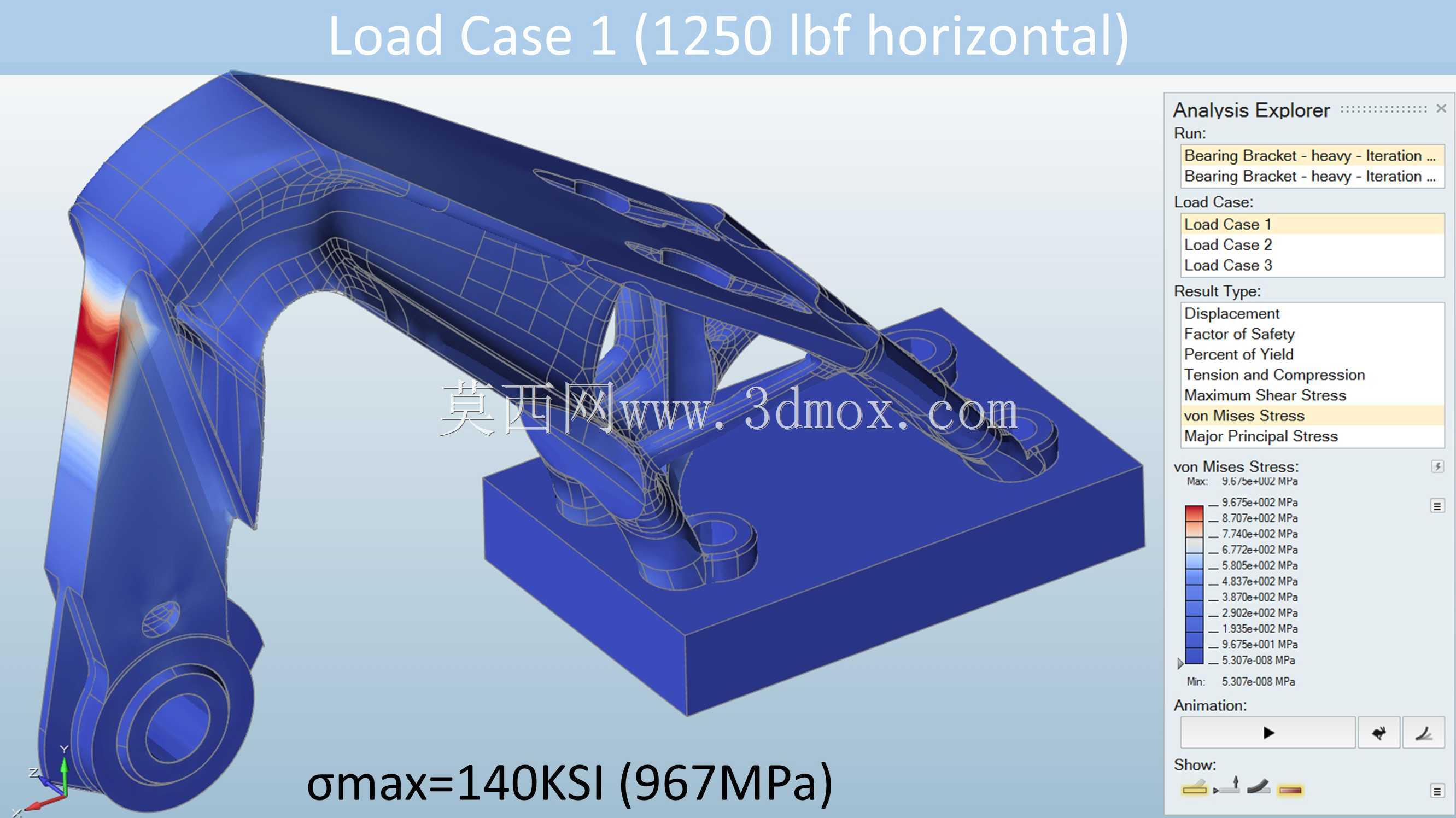

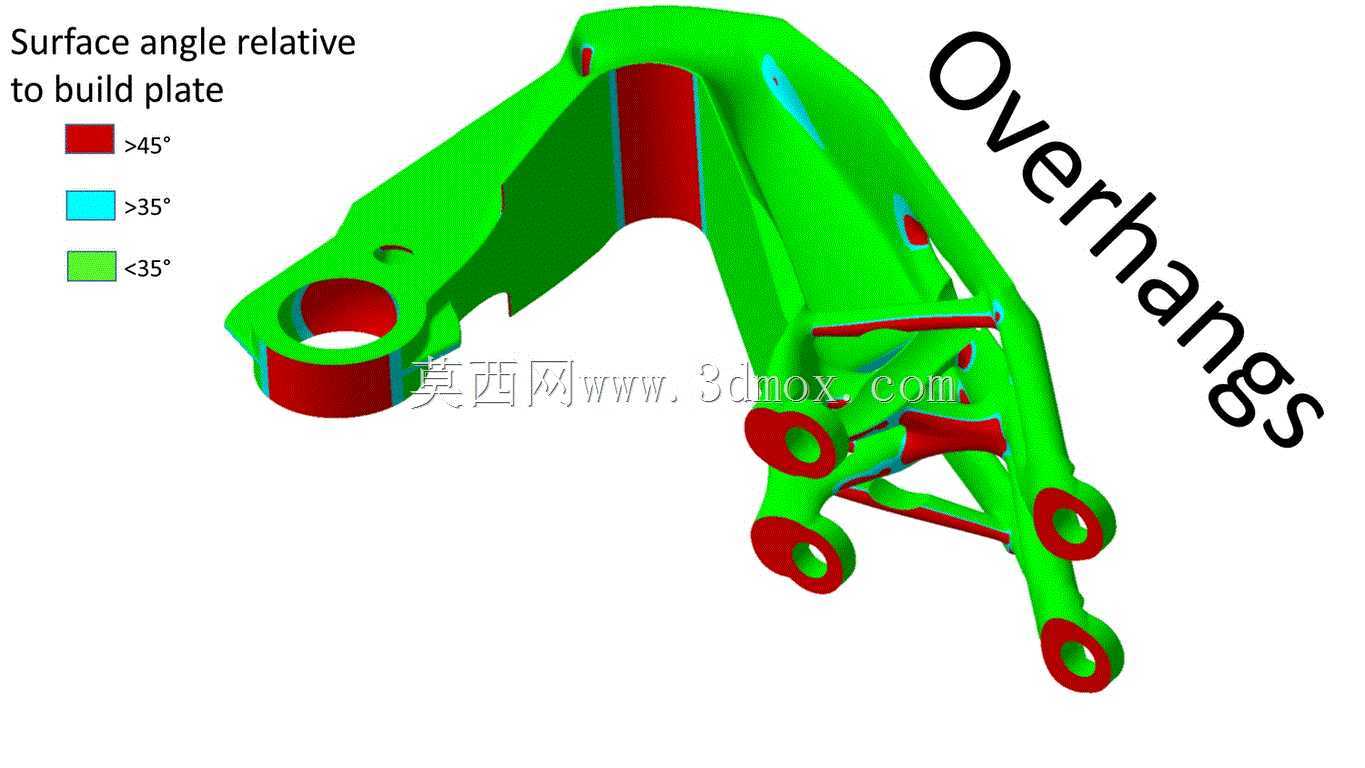

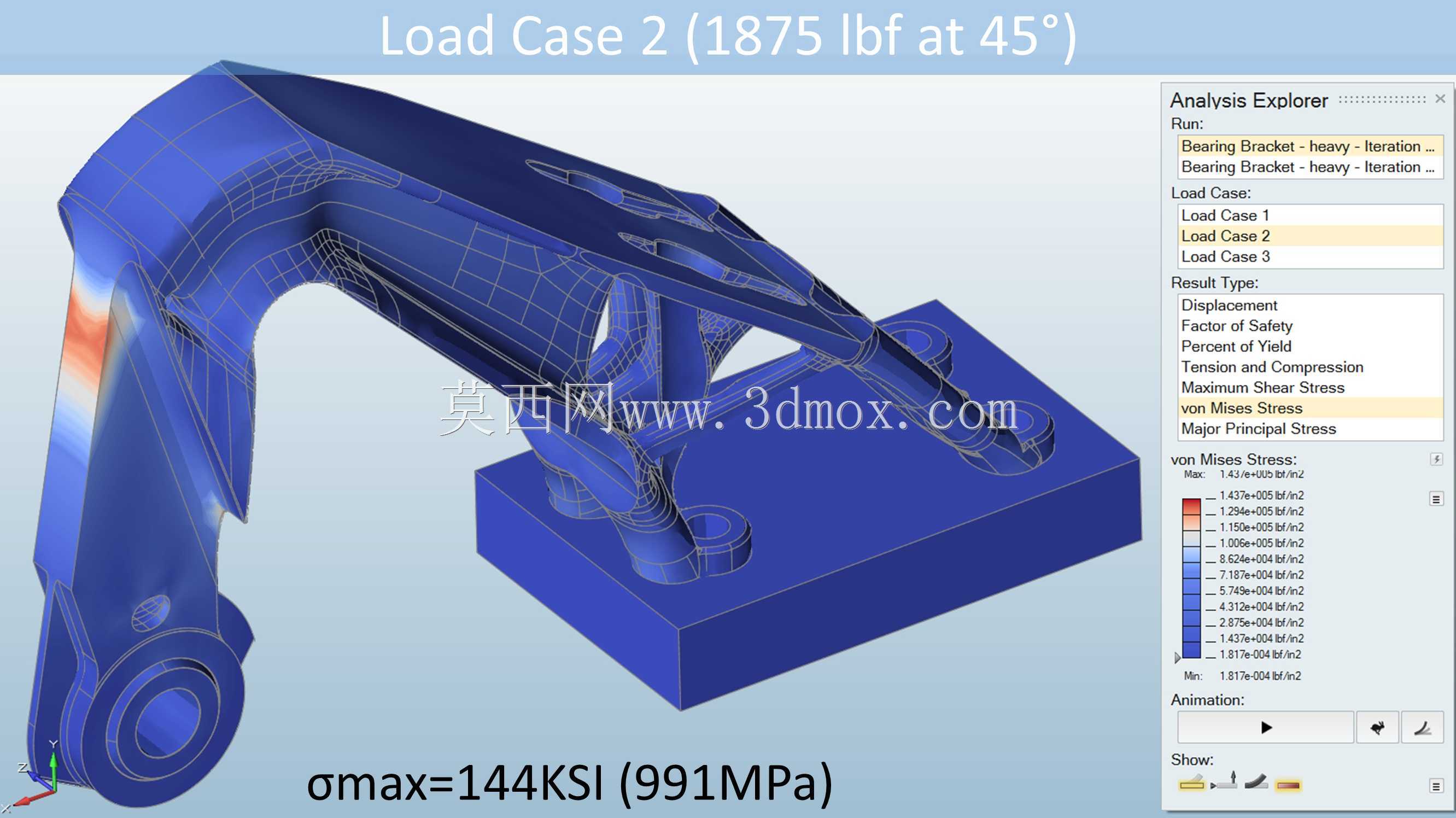

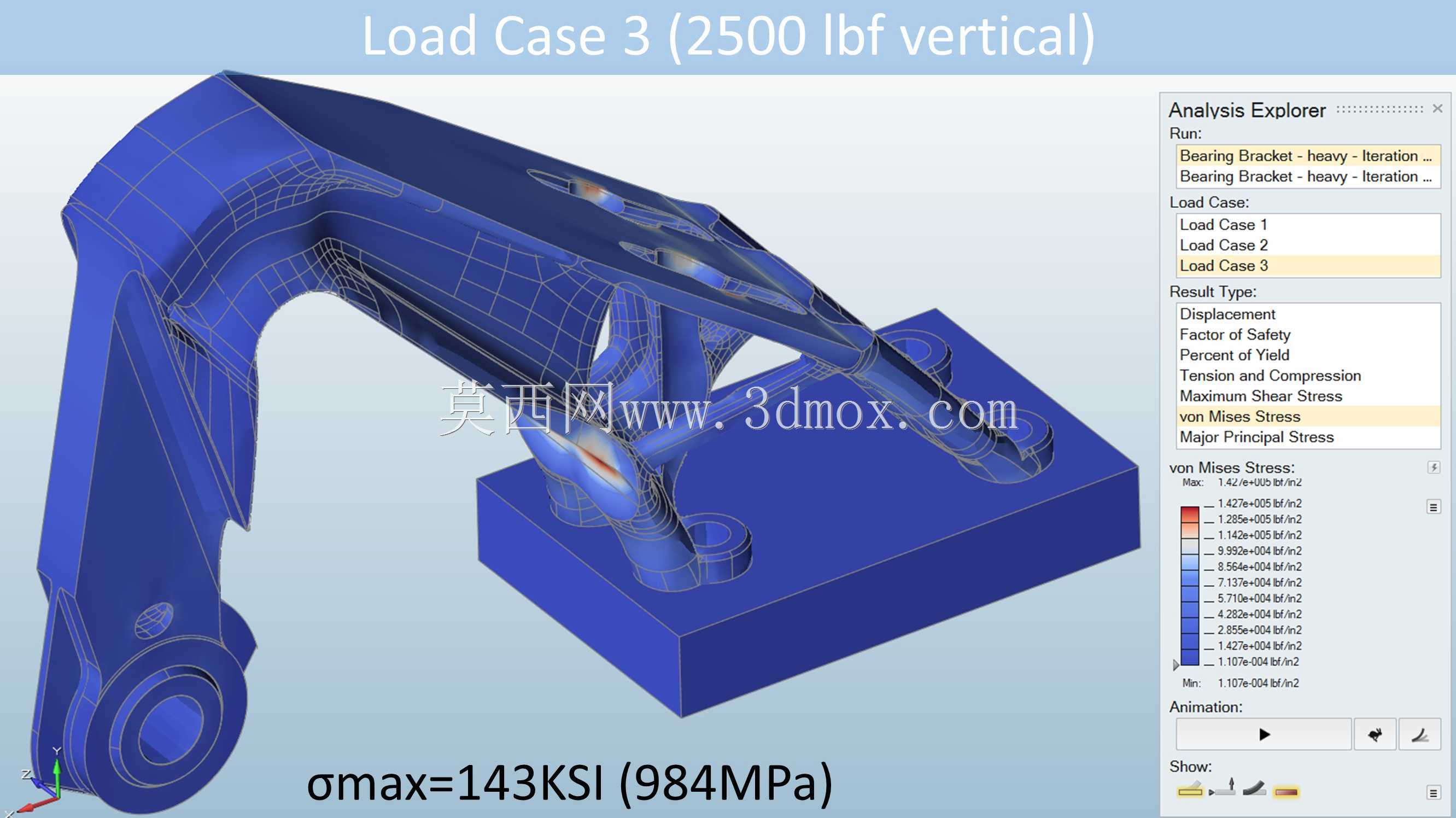

　　从仿真验证的结果来看，两种典型工况下的高应力区域均集中在铰接孔内壁与基座螺栓孔周边，主臂身的应力分布均匀，没有出现局部应力突变的薄弱区域，优化后的结构重量相比原始保守设计大幅降低，材料利用率得到明显提升。这类设计思路和常规增材制造支撑自动生成的逻辑完全不同：结构本身的承力曲面在成型过程中可自支撑，仅需要在极少悬空区域添加少量工艺支撑，既减少了后续后处理的机加工工作量，也避免了支撑去除时对承力表面造成的损伤。

　　安装边界方面，铰接端的外轮廓做了圆弧收边，装配时和周边活动部件的运动包络留出了足够安全间隙，不会在部件摆动过程中发生运动干涉；安装基座的两个螺栓孔孔位间距、孔端倒角都按照通用紧固安装规范设计，可直接适配标准内六角螺栓的装配操作，基座侧壁的竖直平面也可作为装配时的找正基准，方便工装快速定位。

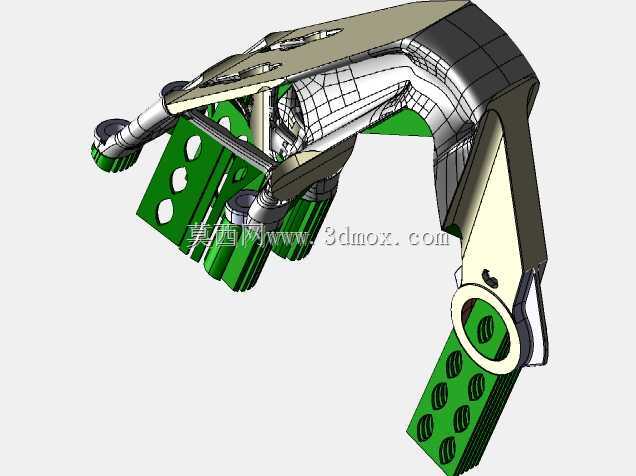

　　在逆向重构环节，所有自由曲面都经过了连续性处理，细分曲面过渡顺滑，没有碎面、褶皱或者几何公差突变的问题，导入后续仿真环境时可直接完成网格划分，不需要额外进行几何修复。这类结构既可以通过金属增材制造工艺直接成型，也可以在完成曲面微调后采用五轴数控铣削从整块坯料加工，适配不同批次的生产条件，在航空机载附件、自动化设备摇臂、精密检测仪器支座等对重量和刚度同时有严苛要求的场景中，都具备很高的参考与复用价值。
