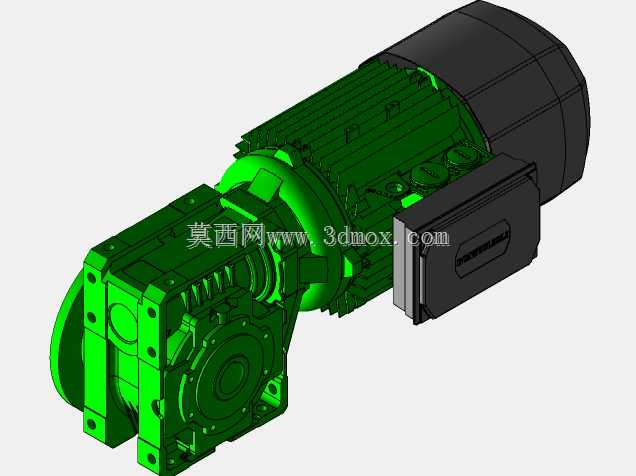

集成电机式蜗轮蜗杆减速传动装置

　　在轻工输送、小型自动化生产线、食品包装设备这类对安装空间有严格限制的场景里，动力端与执行端的转速扭矩匹配一直是结构设计阶段需要反复校核的环节，这款集成电机的蜗轮蜗杆减速装置，就是针对这类紧凑安装需求设计的动力单元。从实际应用层面看，这类减速装置常被用在辊道输送线的驱动端、小型包装机械的送料机构、自动化仓储的小型分拣设备上，它不需要额外搭建电机与减速器的连接机架，出厂时已经完成了输入输出端的同轴度校准，现场安装只需要固定减速箱的安装脚，接好电源接线盒的线路即可投入使用，能大幅减少现场装配的调试工作量。

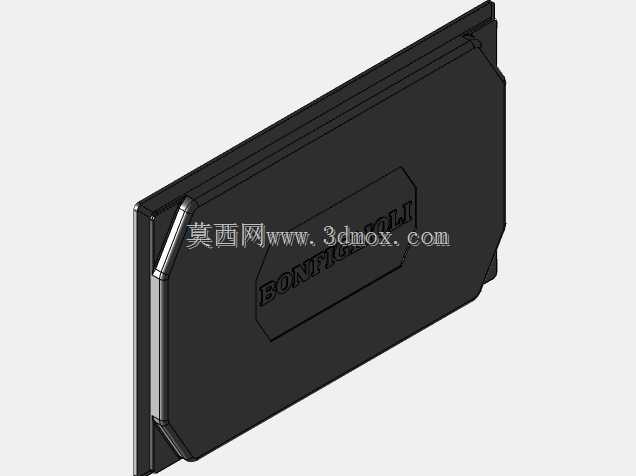

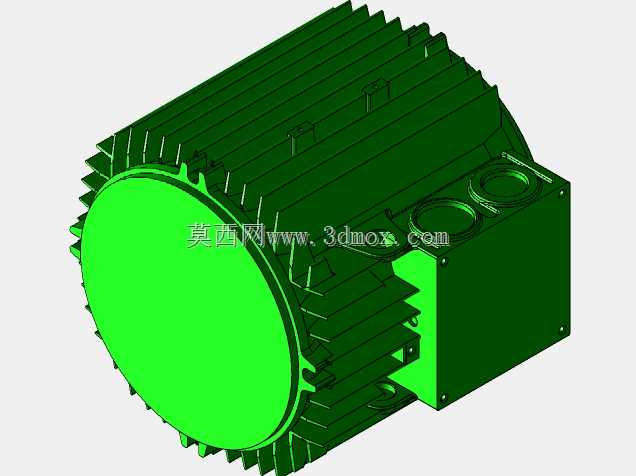

　　从功能特性上看，这款装置采用蜗轮蜗杆啮合的传动结构，本身具备大减速比、反向自锁的特性，当设备断电时，输出端不会因为负载端的外力作用发生反转，对于需要停机保持位置的提升、输送工位来说，这个特性能省掉额外的制动机构，简化整体设备的结构。电机部分采用的是封闭式风冷壳体，壳体表面的散热筋沿着电机轴向排布，能在电机运转时通过壳体与空气的接触带走绕组产生的热量，保证长时间连续运转时的绕组温度处于合理区间，避免过热导致的绝缘老化问题。接线盒设置在电机侧方的位置，接线口预留了标准的线缆密封接头安装位，现场布线时可以直接穿入线缆完成接线，不需要额外改造接线结构。

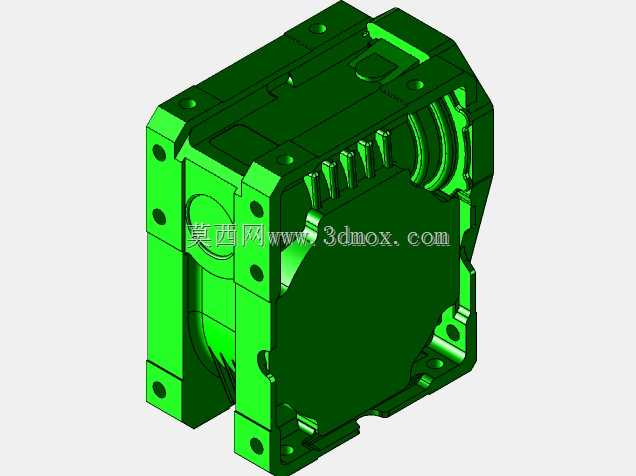

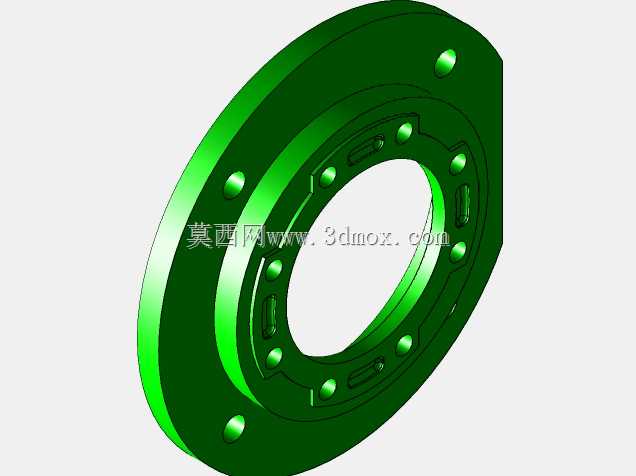

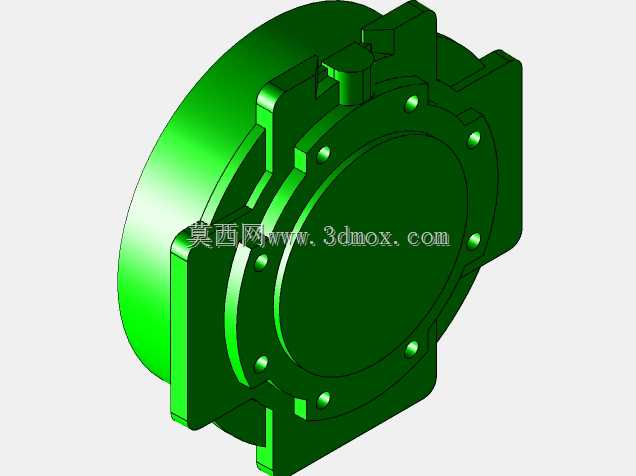

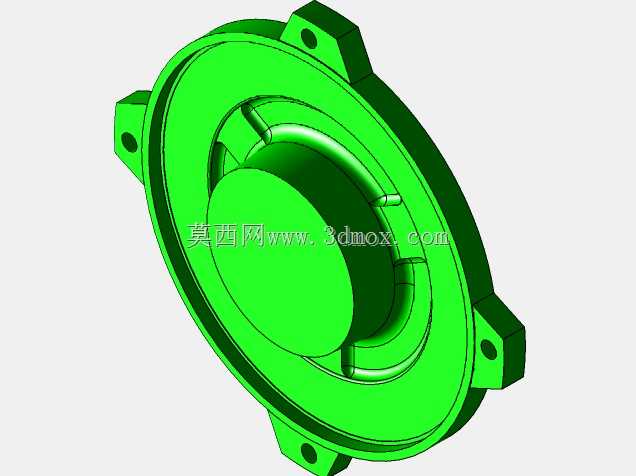

　　设计阶段的考量上，这款装置的减速箱部分采用了分体式箱体结构，箱体上的安装孔位做了加厚凸台处理，当通过螺栓将减速箱固定在设备机架上时，凸台结构能分散螺栓的压紧力，避免长期受振动影响出现箱体开裂的问题。输出端的连接法兰采用了标准的方形安装界面，法兰上的定位止口尺寸匹配常用的输送辊、链轮安装基准，不需要额外加工过渡连接件就能直接对接负载端。输入部分的电机与减速箱的连接采用了止口定位方式，装配时电机轴直接插入蜗杆的输入端内孔，通过平键传递扭矩，连接法兰的螺栓均匀排布在止口周围，能保证电机轴与蜗杆的同轴度控制在合理公差范围内，减少运转时的偏心振动。

　　从安装边界与尺寸适配的角度看，这款装置的整体轮廓沿着电机轴向延伸，减速箱部分的宽度小于电机壳体的外径，在设备内部布局时，只需要预留出电机长度方向的安装空间，径向方向不需要额外预留过多的避让空间，适合在设备内部的狭窄腔体内布置。减速箱底部的两个安装脚的孔距采用了行业通用的安装尺寸，对于旧设备的动力单元替换来说，不需要重新在机架上打孔，就能直接完成安装替换，减少设备改造的工作量。输出轴的轴伸长度、键槽尺寸都匹配常规的传动连接件规格，选型时只需要核对输出扭矩、转速参数与负载需求匹配，不需要额外定制输出轴结构。

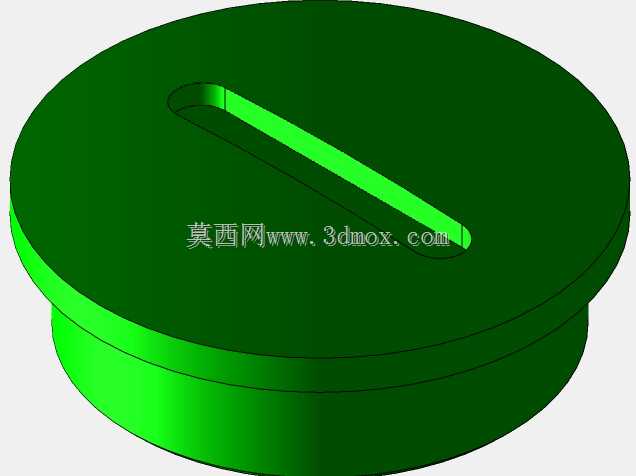

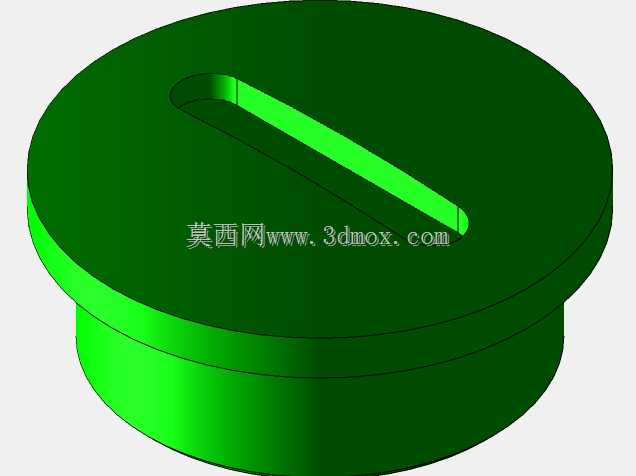

　　在实际选型校核时，需要注意这类蜗轮蜗杆结构的传动效率相对齿轮减速结构偏低，对于长时间连续满负载运转的工况，需要核对装置的热功率参数是否满足工况需求，避免长期过热导致的润滑脂失效、蜗轮磨损加剧的问题。装置的注油孔设置在减速箱箱体的上部，换油孔设置在箱体底部，日常维护时不需要拆解整个箱体，就能完成润滑脂的更换，降低后期维护的操作难度。箱体上的观察孔可以直接观察内部蜗轮蜗杆的啮合磨损情况，日常巡检时不需要拆解设备就能判断内部传动件的状态，提前排查磨损隐患。
