MX1616步进电机驱动电路板结构

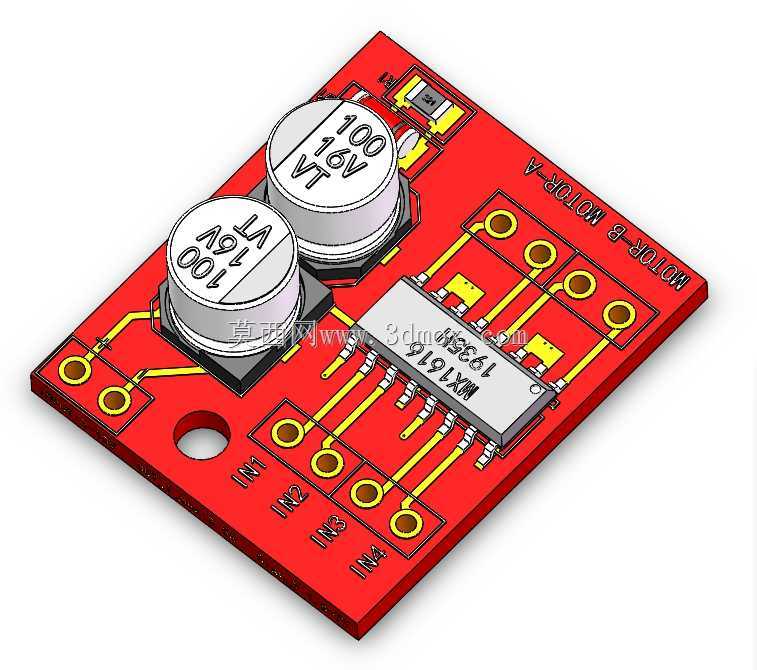

　　这块红色PCB承载的是一款面向小型步进与直流电机控制场景的驱动模块，板载两颗100μF/16V电解电容承担电源退耦与瞬态能量缓冲，核心MX1616驱动芯片以SOP封装居中布置，四路输入信号IN1至IN4沿板边引出焊盘，两路电机输出MOTOR-A、MOTOR-B在另一侧排布，整体走线遵循功率回路短、信号回路独立的布局原则。从实际设备配套角度看，这类模块常见于桌面级小型自动化工位、教学实验平台、3D打印机进给轴改造、小型分拣机构以及智能小车的运动控制单元，它不需要复杂的外围隔离电路，单片机IO口直接输出逻辑电平即可完成电机换向、调速与启停控制，对空间紧凑、供电电压在2-12V区间的低压运动装置尤为适用。

　　结构设计上，PCB采用矩形单板形态，板角预留了一处直径约3.2mm的安装通孔，可配合M3铜柱或自攻螺钉固定在设备钣金支架、亚克力机架或3D打印安装座上；板上元件高度分层清晰：电解电容为最高元件，顶端距板面约11mm，驱动芯片与贴片电阻电容高度在2mm以内，接插焊盘均做了加大孔径处理，既可以直接焊接排针用于面包板插接，也能焊上导线接入设备线束，给整机装配留下了灵活的接线余量。布局时将功率输出焊盘与信号输入焊盘分置板的两条对边，避免电机动力线与单片机信号线在同一侧出线产生缠绕干扰，两颗电解电容分别靠近芯片电源引脚与电机供电入口，大容量电容就近吸收电机换相时的电流尖峰，降低电源轨纹波对控制逻辑的影响。

　　从运动控制功能来看，该模块支持双H桥输出架构，既可以驱动一台两相四线步进电机，通过IN1-IN4按四相节拍输入脉冲序列实现细分步距角运转，也可同时驱动两台直流有刷电机做正反转与PWM调速；芯片内部集成过流保护与热关断机制，持续工作电流可达1.2A左右，峰值电流可支撑短时启动冲击，适配20、28、35、42系列小型步进电机以及N20、GA12-N20这类微型减速直流电机。在整机选型阶段，工程师需要重点核对三个边界：一是安装空间内板面长宽约40mm×35mm的投影区域，二是电容顶部11mm的高度方向避让空间，三是电机工作电流不超过芯片持续载流上限，布线时电机线建议选用0.5平方毫米以上的多股软线，信号线可采用0.2平方毫米细线并远离动力走线。

　　三维建模过程中，PCB本体以薄板实体绘制，表面覆铜走线、丝印字符、焊盘通孔均按实物分层还原，电解电容建模时区分铝壳圆柱、顶部防爆压痕、白色塑封套与引脚折弯段，驱动芯片建立SOP-16封装的本体与两侧鸥翼引脚，贴片阻容、接插焊盘按标准贴片库尺寸对位装配，保证模型在整机数字样机中干涉检查时能够准确反映元件实际占位。这类驱动模块在非标自动化设备里属于运动控制层的基础执行部件，往往安装在主控板附近的电气安装板上，建模时同步预留出接线端子的操作空间与电容上方的散热间隙，就能避免后期装配出现元件顶壳、线束拉扯的问题，为小型运动装置的电控结构布局提供可靠的三维依据。
