AMS1117线性稳压电源转换电路板

　　在嵌入式开发、工控板卡供电、小型传感节点供电等场景中，经常会遇到输入输出电压不匹配的问题，比如常用的5V母线电压需要转换为3.3V给主控芯片、外设模块供电，这时候线性稳压电源模块就是最常用的解决方案之一，本次涉及的AMS1117电源转换板就是针对这类低压差稳压需求设计的实用电路载体。

　　从实际使用场景来看，这类稳压模块常被集成在小型测控设备、学生电子竞赛作品、工业现场的信号调理板、老旧设备的供电改造单元中，相比开关型稳压模块，线性稳压方案的输出纹波更小，不会引入高频开关噪声，对模拟采样电路、射频前端电路这类对电源纯净度要求高的负载格外友好，不会因为电源噪声拉低采样精度或者干扰无线通信质量。

　　从功能特性上看，该模块以AMS1117低压差线性稳压器为核心，外围搭配输入输出滤波电容、电源指示电路，能够将较高的直流输入电压稳定转换为固定的3.3V输出，压差在满载条件下可以保持在较低水平，不需要太大的输入输出压差就能维持稳压状态，适合电池供电或者输入电压裕量不大的场景。板载的滤波电容分别布置在芯片的输入输出引脚就近位置，遵循电源布线的最短回流原则，尽可能减小引线电感带来的高频尖峰，输出端的电容组合兼顾了高频去耦和低频储能，既能快速响应负载的瞬态电流变化，也能滤除输入端耦合进来的低频纹波。

　　设计思路上，这块PCB采用了常规的FR-4板材单/双面板布线布局，核心稳压芯片放置在板卡中心区域，功率回路的走线做了加宽处理，保证大电流通过时不会产生过大的线路压降，同时也能降低走线的发热。输入输出端预留了标准的焊盘或者接线孔位，既可以直接焊接导线接入电路，也可以搭配排针做插拔式安装，适配不同的装配需求。板上预留的安装孔位分布在板卡的边角位置，孔径匹配常用的M2或者M2.5固定螺丝，安装时可以直接固定在设备的塑料支柱或者金属螺柱上，不需要额外设计复杂的固定结构。

　　从外形尺寸与安装边界来看，整块板卡采用长条形布局，长度和宽度都控制在极小的范围内，能够塞进空间局促的设备壳体内，不会占用过多的内部安装空间。板上所有元件的高度都控制在较低水平，最高的元件也就是电解电容或者接线端子，整体安装高度不会超过10mm，适合薄型壳体的内部装配。元件排布上避开了安装孔的投影区域，固定螺丝锁紧时不会碰到板上的元件引脚或者焊盘，避免造成短路或者元件损坏。布线时电源走线和信号走线做了简单的区分，大电流的电源路径没有和敏感的小信号路径交叉，减少了线路之间的串扰。

　　实际选型使用时，需要注意模块的最大输出电流限制，不要让负载持续电流超过芯片的额定输出能力，同时要根据实际功耗做好散热考量，虽然AMS1117本身的压差不大，但当输入输出压差较大、负载电流较高时，芯片本身的耗散功率会带来一定的温升，必要时可以在芯片上方加装小型散热片，或者在布局时给芯片周围预留足够的铜箔面积辅助散热。板上的电源指示LED可以直观判断模块是否有正常电压输出，方便现场调试时快速排查供电故障，不需要额外用万用表测量输出端电压，能提升现场调试的效率。

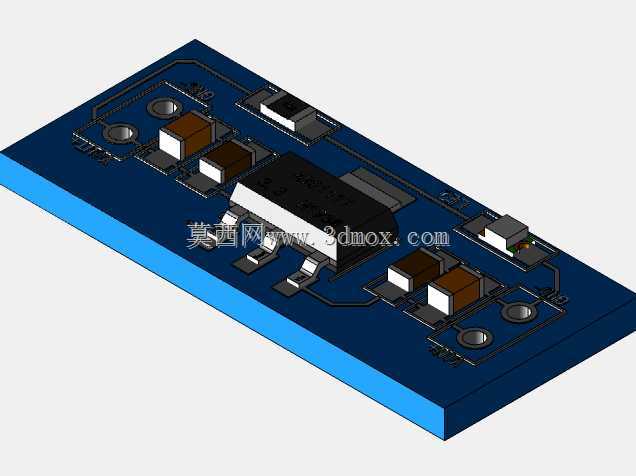

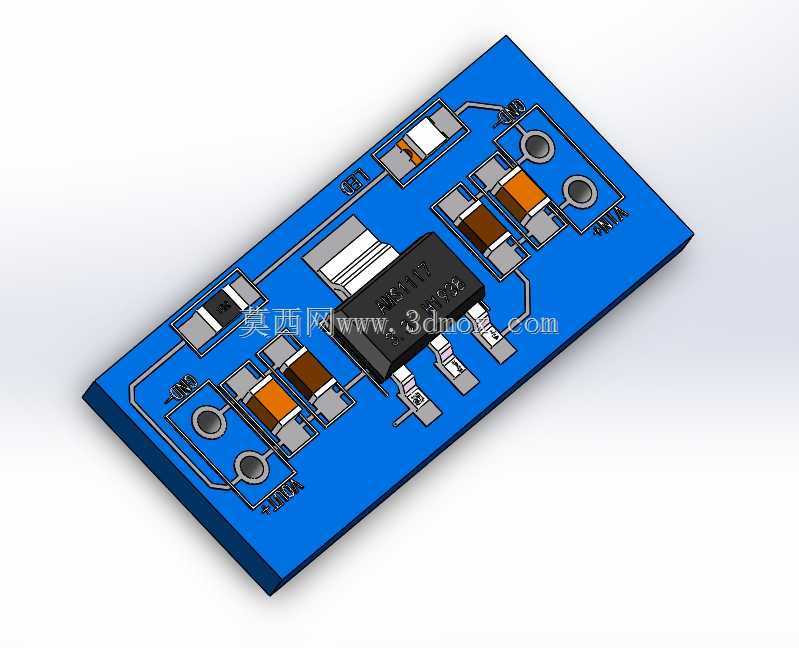

　　这类模块的三维建模过程中，需要准确还原每个元件的实际外形尺寸和安装位置，包括稳压芯片的封装尺寸、电容的直径和高度、电阻的外形、接线端子的引脚间距，还有PCB板本身的厚度、安装孔的位置和孔径，这样导出的三维模型才能直接用于整机的装配干涉检查，在结构设计阶段就能提前发现元件和壳体、其他板卡之间的位置冲突，减少后期打样试装时的修改次数。建模时还要注意焊盘的厚度、丝印层的位置还原，虽然这些细节不影响结构装配，但能让整个模型的还原度更高，在做整机效果展示时更贴近真实产品的外观状态。
