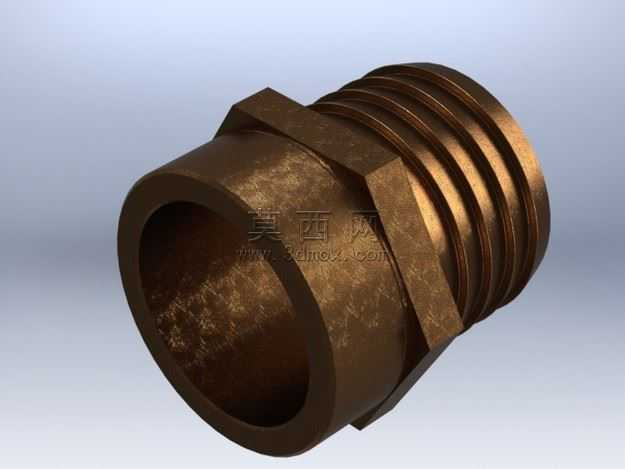

4分黄铜外螺纹套管接头三维建模作品

本作品为管路系统常用的外螺纹黄铜套管接头三维建模成果，建模阶段以实际管路接驳的尺寸规范为核心依据，首先通过草图绘制完成接头的截面轮廓，精准定位外螺纹段长度、六角拧动边的对边尺寸、插接端的内外径参数，采用旋转凸台命令生成接头的基础基体，保证整体回转结构的同轴度误差控制在建模精度允许范围内。针对外螺纹结构，建模时严格遵循通用管螺纹的牙型参数，通过螺旋线引导扫描切除的方式生成完整的螺纹牙型，还原螺纹的牙距、牙深细节，确保螺纹段与标准内螺纹件的虚拟装配匹配度；六角拧动部位做了微小的倒角过渡处理，还原实际五金件加工时的去毛刺工艺特征，插接端的端口处同样做了内倒角设计，模拟实际产品便于管路插入的工艺结构。材质与渲染阶段，为还原黄铜材质的真实质感，调整材质球的金属度参数至较高数值，匹配黄铜特有的暖金色基础色调，添加轻微的表面粗糙度参数模拟锻压黄铜件的细微哑光质感，同时在六角棱边、螺纹牙顶位置设置微弱的高光反射效果，还原金属件边缘的轻微抛光特征；场景布光采用三点布光逻辑，主光源从侧上方投射打出主体的明暗层次，辅助光源补全暗部细节避免螺纹缝隙处死黑，背光源勾勒接头的轮廓边缘，让黄铜材质的金属层次感得到充分展现。结构设计上，该套管中间的限位凸台可实现管路插接后的轴向定位，外螺纹段用于和带内螺纹的管路基座锁紧连接，另一端的光面插接段可适配对应内径的软管或硬管，整体结构无冗余特征，完全符合实际五金接头的功能逻辑，建模过程中对所有转角处都添加了符合实际加工的微小圆角，避免出现现实加工无法实现的尖锐直角，保证模型可直接用于虚拟装配验证、产品渲染展示等场景。
