七寸触控显示屏旋钮操控终端结构

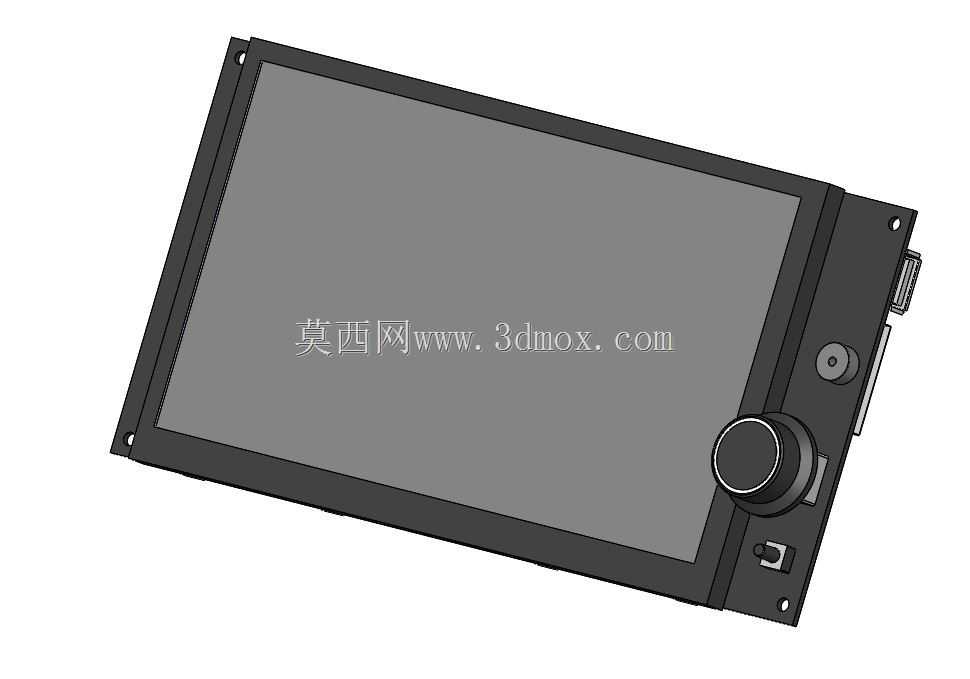

　　这套七寸触控显示终端的三维结构，围绕桌面级增材制造设备的人机交互需求展开，把屏幕显示、参数调节、接口连接和整机安装整合在同一套面板总成里。做结构核对时，最先要关注的不是屏幕本身的显示参数，而是外框、安装耳、旋钮、编码器和侧边接口共同形成的装配边界。面板主体采用矩形屏框布局，正面预留大面积显示区域，四周保留均匀的遮光边框，边框四角布置安装孔，用于将整个模块固定在设备前面板或者独立支架上。安装耳的孔位、边距和板厚需要在建模时单独校核，因为前面板开孔后，屏框既要压住开口边缘，又不能和内部线束、主控板固定柱发生干涉。

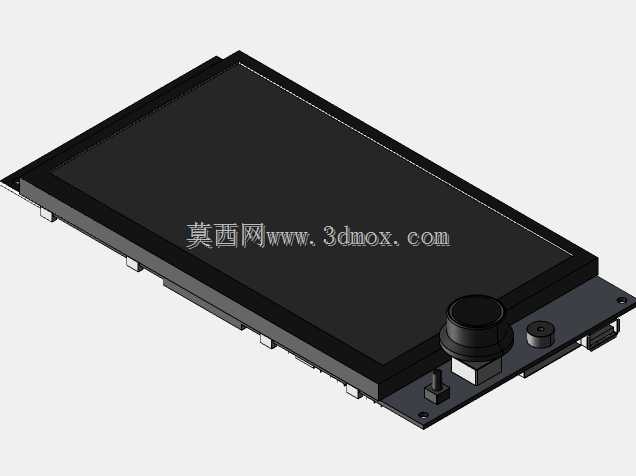

　　从实际使用场景看，这类触控屏常装在FDM打印机、小型数控装置、实验台控制箱或者自动化工位的操作侧。操作人员通过触控界面选择文件、调整温度、查看进度，也可以通过侧边的旋转编码器进行快速微调。旋钮放在屏幕右侧偏下的位置，符合右手操作习惯：拇指和食指转动旋钮时，手腕不需要大幅离开设备前沿，按压编码器还能承担确认功能。旋钮旁边保留小型按键和接口位，便于复位、存储卡插拔或者外接连线。把这些操作件集中在一侧，而不是分散在屏幕四周，可以让前面板开窗更规整，也减少线束在屏后左右来回穿越的情况。

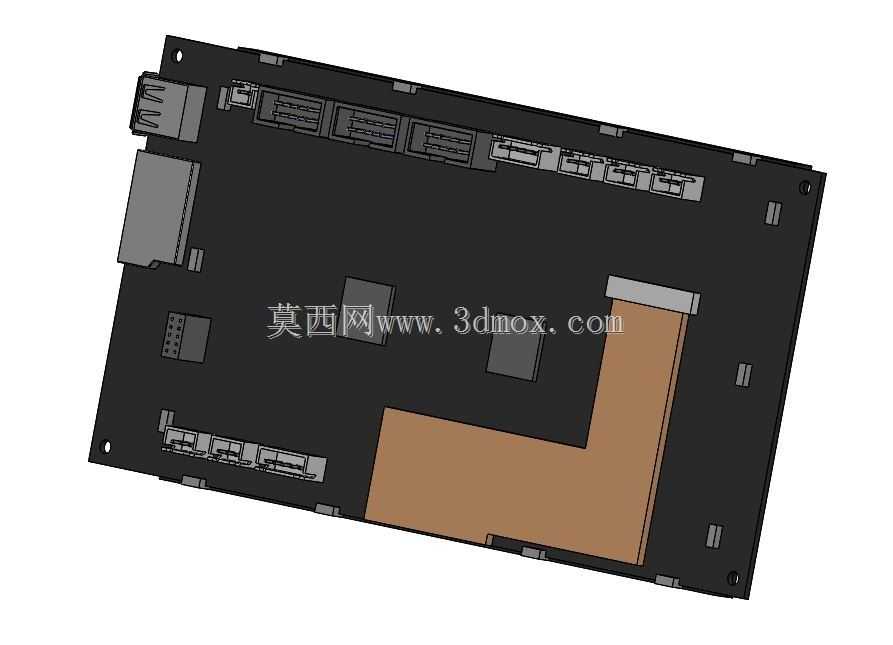

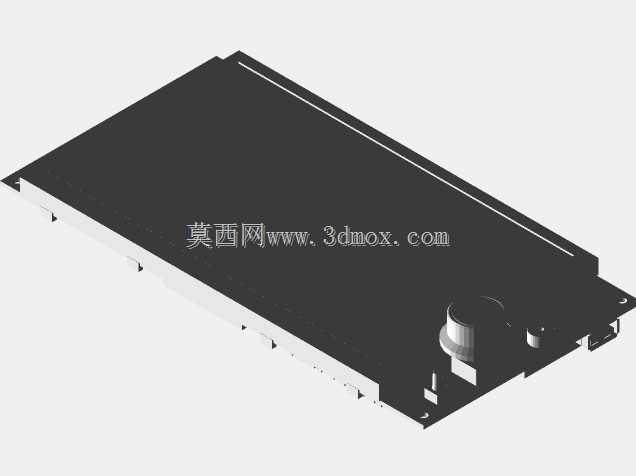

　　建模思路上，屏幕玻璃或显示区可以作为不可拆的视觉面处理，重点还原黑色外框、背部壳体、侧置电路板接口、旋钮圆柱台阶和固定孔特征。屏框边缘的倒角不能只按外观处理，它同时影响前面板装配时的导入导向和手指触碰边缘的舒适度。背部壳体需要留出屏幕排线、触控排线和主控连接线缆的弯折空间，若模型只表现外观而忽略背腔深度，后续做设备总装时很容易出现线束顶壳、插头无法落位的问题。旋钮部分应区分帽盖、轴肩和编码器本体的层级关系，帽盖外径、滚花或防滑边、与面板的间隙都要表达清楚；间隙过小会摩擦面板，过大则会让旋钮显得松垮，也容易进入粉尘。

　　尺寸边界方面，七寸屏的长宽比例决定了面板总成呈横向矩形，设计设备外壳时要同时核对正面开窗尺寸和背部侵占深度。屏幕模块前方需要保留触控操作空间，后方则要预留排线弯曲半径和接插件拔取空间。侧边接口不宜紧贴安装耳，否则螺丝锁紧工具和插头插拔会互相干扰。若将该屏嵌入打印机横梁前方，还要考虑设备振动、平台移动和线材拖链对接口的影响，固定孔附近应保留足够的刚性边宽，避免薄框在长期使用中产生颤动。

　　在结构评审中，可以把这个模型当作人机界面布置样例：显示屏承担图形化信息输出，触控层承担直接选择，旋钮承担连续调节，实体按键承担高频确认，接口区承担数据和供电连接。各功能件的位置不是孤立造型，而是围绕操作路径、装配顺序和维护可达性形成的整体。对于需要改屏、做控制箱面板或者复用成熟显示模块的工程人员来说，核对外轮廓、孔位、旋钮高度、接口朝向和背部避让区，比单纯观察渲染图更有实际价值。
