七寸HDMI显示驱动板与液晶屏组件

　　这套七寸HDMI显示组件主要面向桌面级3D打印机、小型数控设备、嵌入式操作终端以及DIY自动化装置的人机交互场景。整套结构由显示驱动电路板、七寸液晶面板、FPC排线连接区域和板载接口组成，建模时需要同时兼顾电子元件排布、屏幕装配间隙、外壳固定孔位以及后期维护时的拆装空间。在实际设备中，该类组件常被安装在设备前侧操作面板或独立控制盒内，用于显示切片预览、温度曲线、坐标状态、打印进度以及参数设置界面。相比普通小尺寸串口屏，HDMI接口方案可以直接由上位机主板输出图像信号，画面刷新和色彩表现更适合承载复杂图形界面，也便于在树莓派、工控小主机或BTT类控制板上快速部署。

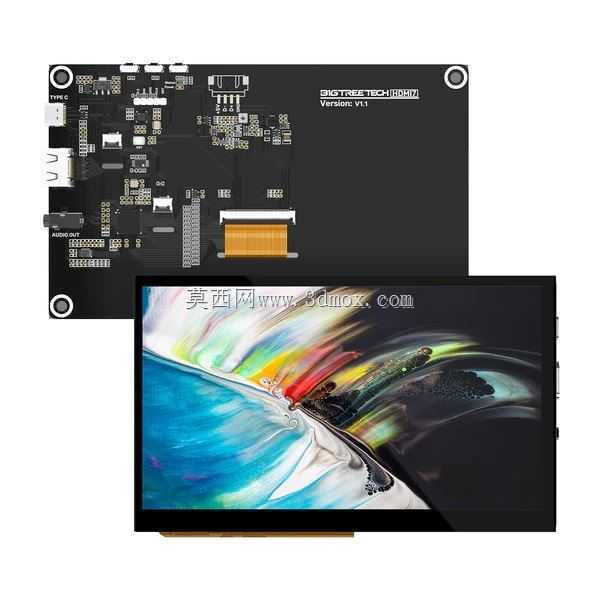

　　从结构设计角度看，驱动板采用长条形PCB布局，板上集成了HDMI输入接口、Micro USB供电接口、多个调节按键、背光相关电路以及屏幕连接座。建模时不能只还原板子外形，还要把接口突出高度、焊点占用空间、接插件插拔方向和按键按压行程表达清楚。HDMI座与USB座位于板边，决定了控制盒侧壁开孔位置；若外壳开孔偏差，线材插拔会产生干涉，甚至长期受力造成焊盘松动。板角的安装孔用于与金属支架或塑料壳体固定，孔位周围需要预留螺丝头、铜柱和工具回转空间。液晶部分通过FPC软排线与驱动板连接，软排线在装配中存在折弯半径要求，不能被壳体压死，也不能在屏幕推入时形成锐角折叠，否则会影响信号稳定性。

　　屏幕组件的外形边界是整机面板设计的核心依据。七寸屏的有效显示区占据正面大部分面积，四周黑边需要与面框遮光檐配合，避免漏光和灰尘进入。液晶屏厚度较薄，背后不宜直接承受刚性压紧力，合理做法是通过四周限位台阶定位，再利用前框或弹性压片固定，使受力集中在金属边框或非显示区域。驱动板与屏体之间可以采用叠放、侧置或分体布置三种方式：叠放能缩短排线长度，但会增加整体厚度；侧置便于接口外露，但需要更大的面板宽度；分体布置适合薄型设备，不过要考虑排线走向和屏蔽。三维布局阶段应把这些关系全部纳入装配体，而不是单独建一块平板示意。

　　在3D打印机应用中，显示组件往往靠近热床、挤出机和步进电机，环境中存在轻微振动、热量和电磁干扰。设计外壳时，屏幕正面可预留钢化膜或亚克力保护板位置，后方保留通风间隙，避免驱动板热源被密封在狭小空间内。安装面应尽量平整，支撑点分布在板角和屏幕四周，防止拧紧螺丝后PCB弯曲。对于需要频繁拔插HDMI线的设备，接口旁最好增加限位结构或线材固定点，把外力传递到壳体而不是连接器。若用于Voron、Vzbot等开放式机型，还要考虑线缆随龙门运动的影响，显示端通常固定在静止框架上，以减少拖拽和振动。

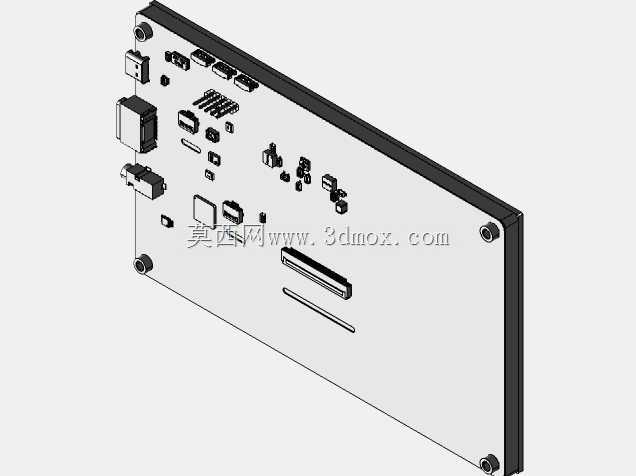

　　建模细节上，屏幕正面的显示区域可采用独立面或薄层玻璃特征表达，黑色边框与背面金属背板需区分厚度；驱动板上的接口、电容、芯片、按键和插座应按实际高度简化但保留功能轮廓。这样在干涉检查时，才能准确判断壳体内部是否容纳FPC折弯、插头尾部和线材弯曲半径。面板开孔不仅要看屏幕可视区，还要关注驱动板接口与外壳边缘的距离，尤其是USB和HDMI插头插入后，插头外壳会额外占用十几毫米以上深度。若控制盒厚度有限，可以将接口方向转到侧面，或采用下沉式台阶让板边靠近壳壁。

　　该组件的设计思路本质上是把标准显示模块转化为可集成的设备部件：屏幕负责图像输出，驱动板负责信号转换与供电，机械外壳负责定位、防护和维护。结构工程师在选型时，需要同时核对显示面尺寸、板卡轮廓、孔位坐标、接口朝向、FPC出线方向以及安装后与主控板的走线路径。三维模型把这些边界条件集中呈现，能够帮助设计者在开模或打印外壳前完成装配验证，减少面板开孔错位、屏幕受压、排线拉扯和接口干涉等常见问题。
