多向内螺纹连接球形节点三维设计作品

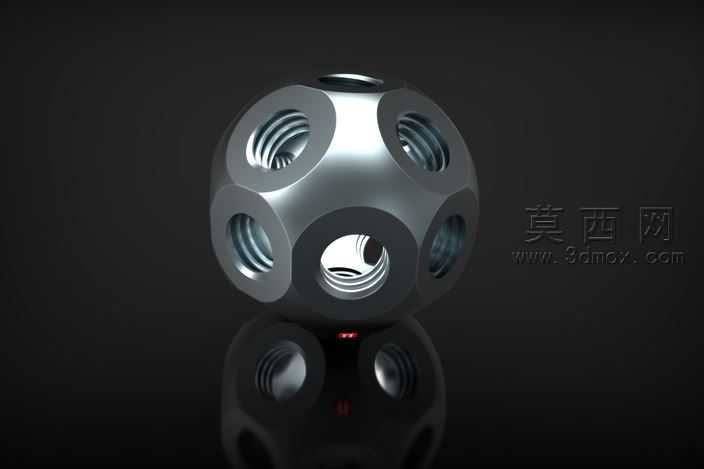

本作品为多向内螺纹连接球形节点的三维建模设计成果，建模阶段依托三维设计软件完成全参数化构建，首先以标准球体作为基础基体，通过精准的空间角度定位，在球体表面均匀排布多个同轴螺纹孔位，每个孔位的轴线均指向球心，保证各方向连接的受力同轴度符合机械装配要求。建模过程中严格遵循公制螺纹的标准参数，对螺纹的牙型、螺距、牙深进行逐段特征构建，还原内螺纹的完整啮合结构，同时对孔口位置做了微小的倒角处理，既避免装配时的锐边磕碰，也能引导外接螺纹件顺利旋入，提升装配顺畅度。材质与渲染阶段，为模型赋予了哑光金属材质，模拟经过表面处理的合金钢材质感，调整材质的反射率、粗糙度参数，还原金属零件表面细微的磨砂纹理，同时在场景中布置多组柔和的环境光源，通过主光源突出球体的曲面轮廓与螺纹孔的内部结构，辅助光源弱化暗部死黑区域，搭配高反射地面做出自然的倒影效果，让整体渲染图清晰展现零件的结构细节与金属质感。结构设计上，该球形节点可作为空间框架结构的核心连接构件，多个方向的内螺纹孔可同时连接不同方向的杆件，相比传统的平面连接节点，能够适配三维空间内的多向受力需求，球体的一体化结构避免了多件拼接带来的装配误差与结构强度薄弱点，均匀分布的孔位让各方向的受力能够均匀传递到整个球体，提升整体连接结构的稳定性。设计思路围绕模块化空间连接需求展开，在保证球体壁厚满足结构强度要求的前提下，尽可能优化孔位的排布角度，覆盖常用的空间框架连接角度，同时统一所有内螺纹的规格参数，降低配套杆件的生产与装配成本，让该节点能够广泛适配各类空间桁架、模块化机架的搭建需求，建模过程中对所有特征做了参数化关联，后续可根据实际使用需求快速调整球体直径、螺纹规格、孔位数量与角度，提升模型的复用性。
