方形法兰安装式机械功能零件结构设计

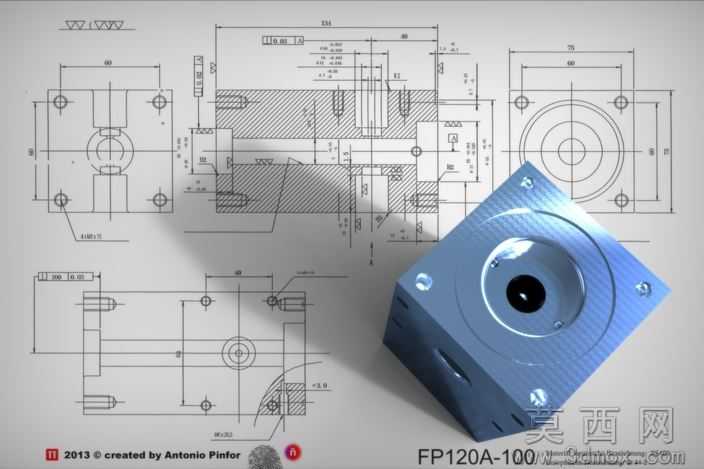

本作品为一款方形法兰安装式机械功能零件，建模过程严格遵循机械设计规范，先基于二维工程图的尺寸标注完成基准定位，以零件中心轴线为核心参考，依次搭建外部方形安装法兰、内部阶梯型腔、端部功能接口的基础轮廓。建模阶段优先保证各安装孔的位置度公差，四个角部的安装沉孔采用阵列特征完成，确保孔位与中心腔体的同轴度、对称度符合装配要求，内部阶梯孔的各段直径、深度尺寸完全匹配工程图标注，同时对腔体内部的避让槽、密封槽结构做了精细化处理，避免后续装配出现干涉问题。材质配置上，主体零件选用金属结构钢材质，渲染时调整材质的粗糙度、金属度参数，还原金属机加工后的哑光金属质感，表面添加细微的切削纹理提升真实感，安装孔内壁做了高光处理体现孔壁的加工精度，零件边缘的倒角、倒圆角特征严格按照工艺要求制作，既还原真实机加工的工艺细节，也避免尖锐棱边带来的渲染失真。结构设计层面，该零件采用方形法兰作为安装基准，相比圆形法兰具备更好的防转定位效果，四个角部的安装孔可通过螺栓完成与相邻构件的刚性连接，内部阶梯型腔可容纳轴类、密封类配套零件，端部的凸台结构可实现与外部管路或功能部件的对接，整体结构紧凑，在保证结构强度的前提下尽可能缩减了零件的整体体积，适配紧凑安装空间的使用需求。渲染阶段采用正交视角搭配工程图背景，既展示零件的三维立体形态，也同步呈现对应的二维工程图信息，方便使用者快速理解零件的尺寸逻辑与装配关系，灯光采用柔和的工业顶光搭配侧方补光，清晰呈现零件表面的结构起伏与材质质感，避免阴影过重遮挡关键结构细节。
