Wago221连接器多联固定安装支架

　　在控制柜、端子排、小型自动化设备的二次布线现场，4mm间距的三线Wago221系列弹簧接线端子使用频率极高。这类端子靠弹簧夹片快速压接0.5至4平方毫米的软线与硬线，接线效率远高于传统螺钉端子，但端子本体本身没有预留标准导轨卡扣或基板固定孔，散放在线槽内会随线缆拉扯晃动，长期运行后端子根部线缆反复弯折，容易出现虚接、松脱甚至绝缘层磨损。现场电工常用的临时处理方式是用扎带把成束端子捆在导轨或线槽边上，捆扎力度难控制：扎带过紧会挤压端子塑料壳体、干涉弹簧拨杆动作，扎带过松则端子仍可沿扎带窜动，检修时拨开线束找对应回路也十分不便。

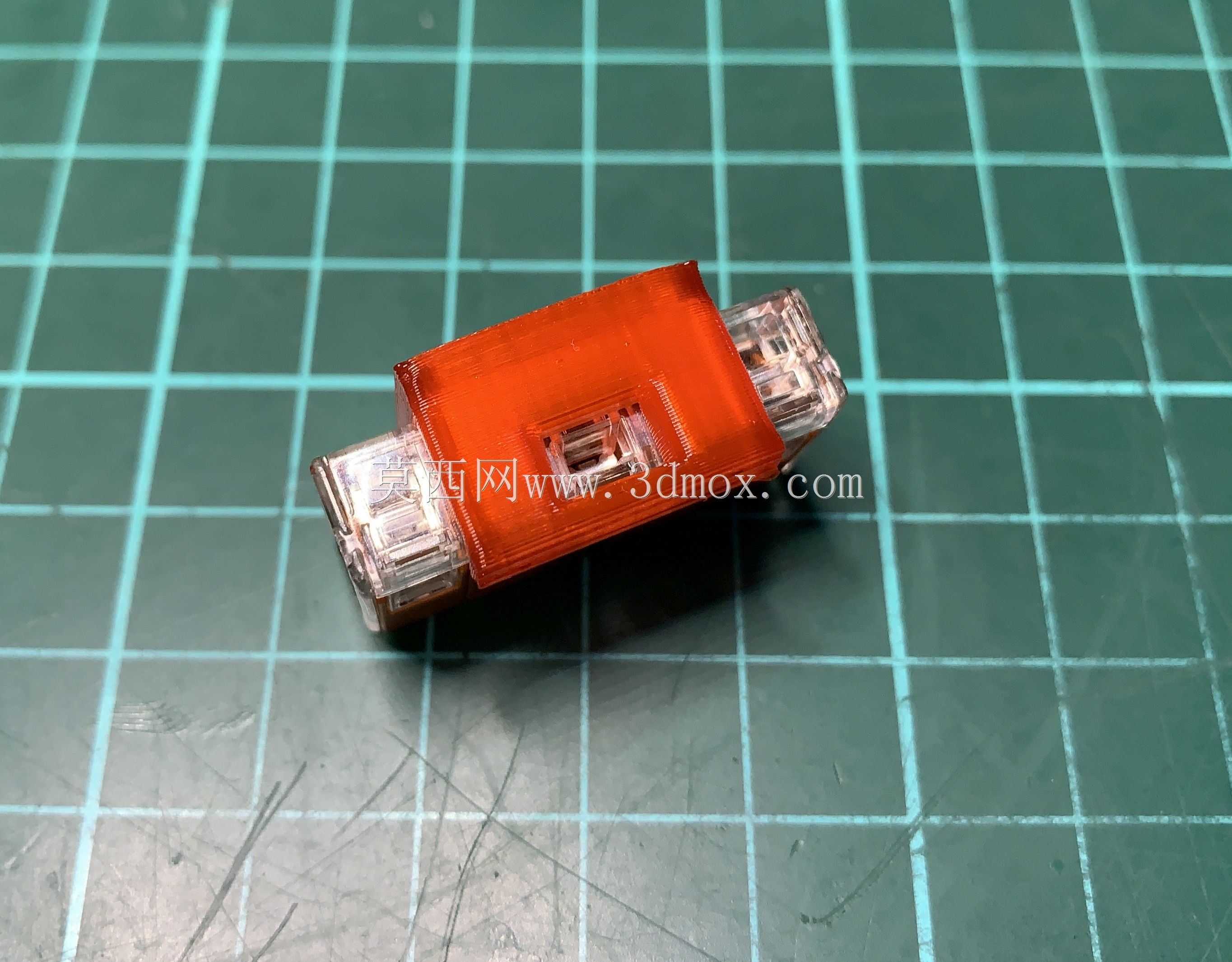

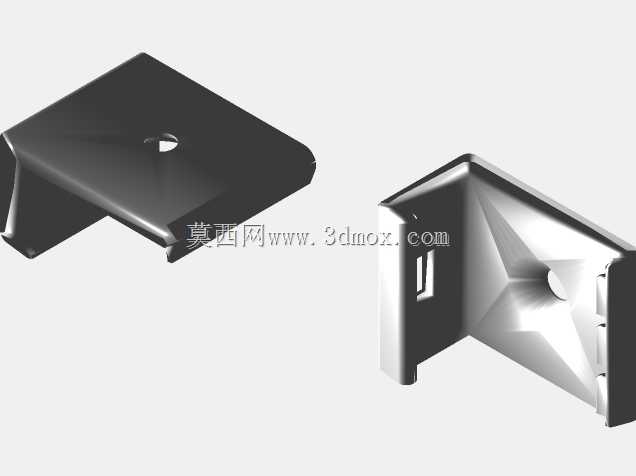

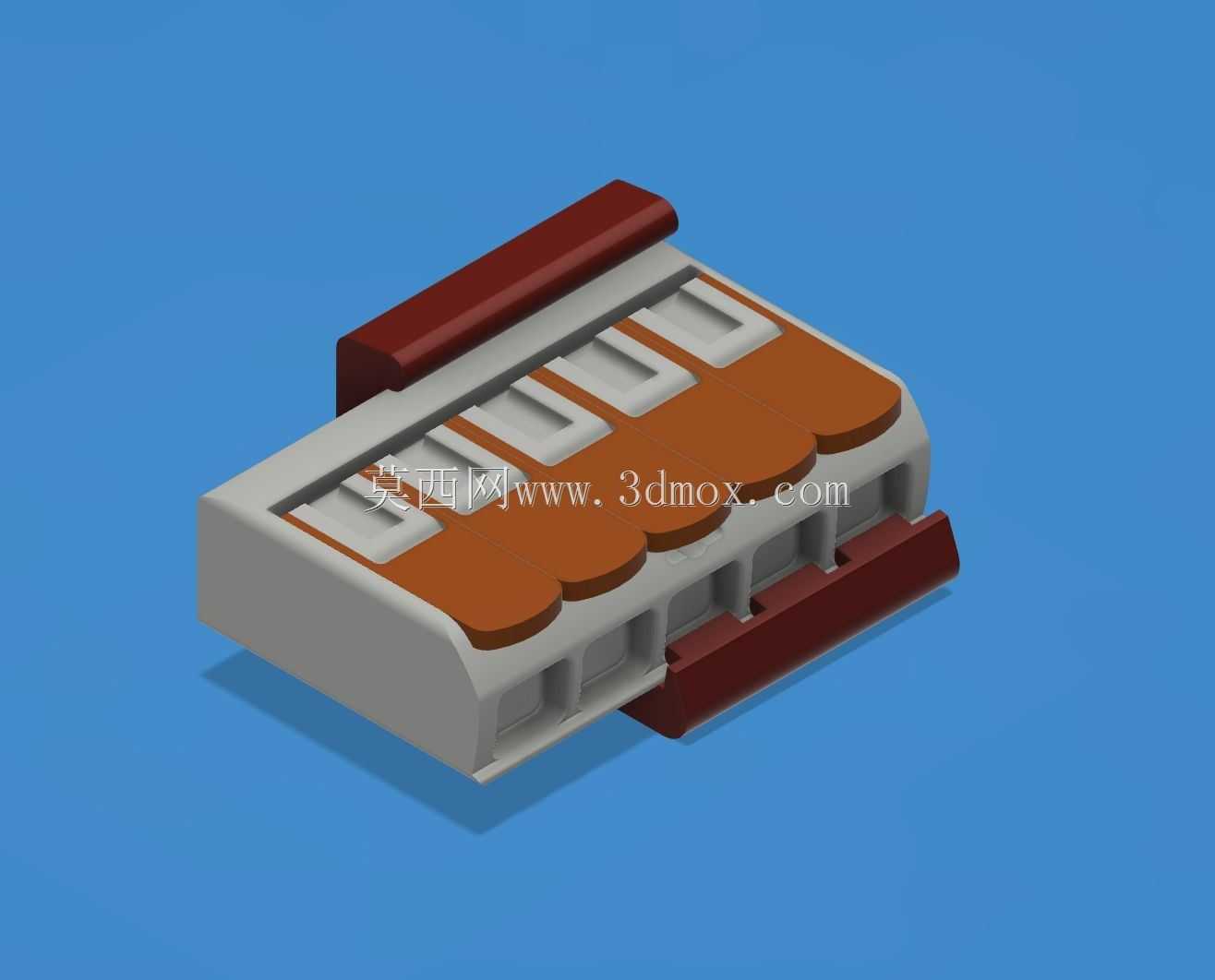

　　这套安装支架正是针对这一痛点做的结构化固定方案，核心设计目标是把两路、三路、五路Wago221端子并排约束在同一基座内，让端子排形成规整的刚性整体。支架内腔轮廓完全贴合Wago221端子的外部筋位与台阶，端子从支架开口侧水平推入后，壳体两侧的卡扣凹槽会卡入支架内壁的对应凸棱，推入到位时能听到明确的卡扣到位声，端子在支架内无法前后窜动、上下翘动，同时弹簧拨杆的操作区域完全外露，接线、拆线时不需要把端子从支架里取出，直接用手指或小号一字批拨动拨杆即可完成线缆插拔，不会因为支架遮挡影响接线操作手感。

　　支架后部对应Wago221尾部测试孔的位置做了贯通开口，这一细节在现场调试时实用性很强：Wago221端子尾部自带测试插孔，万用表表笔可以直接插入孔内接触导体完成电压、通断测量，支架开口与测试孔严格对正后，不需要拆卸端子、不需要拨开相邻线束，表笔从支架后侧直接伸入即可接触测试点，调试人员在柜内狭窄空间里操作时不用反复挪动端子排，测量路径清晰，也能避免表笔滑脱误碰相邻带电回路。

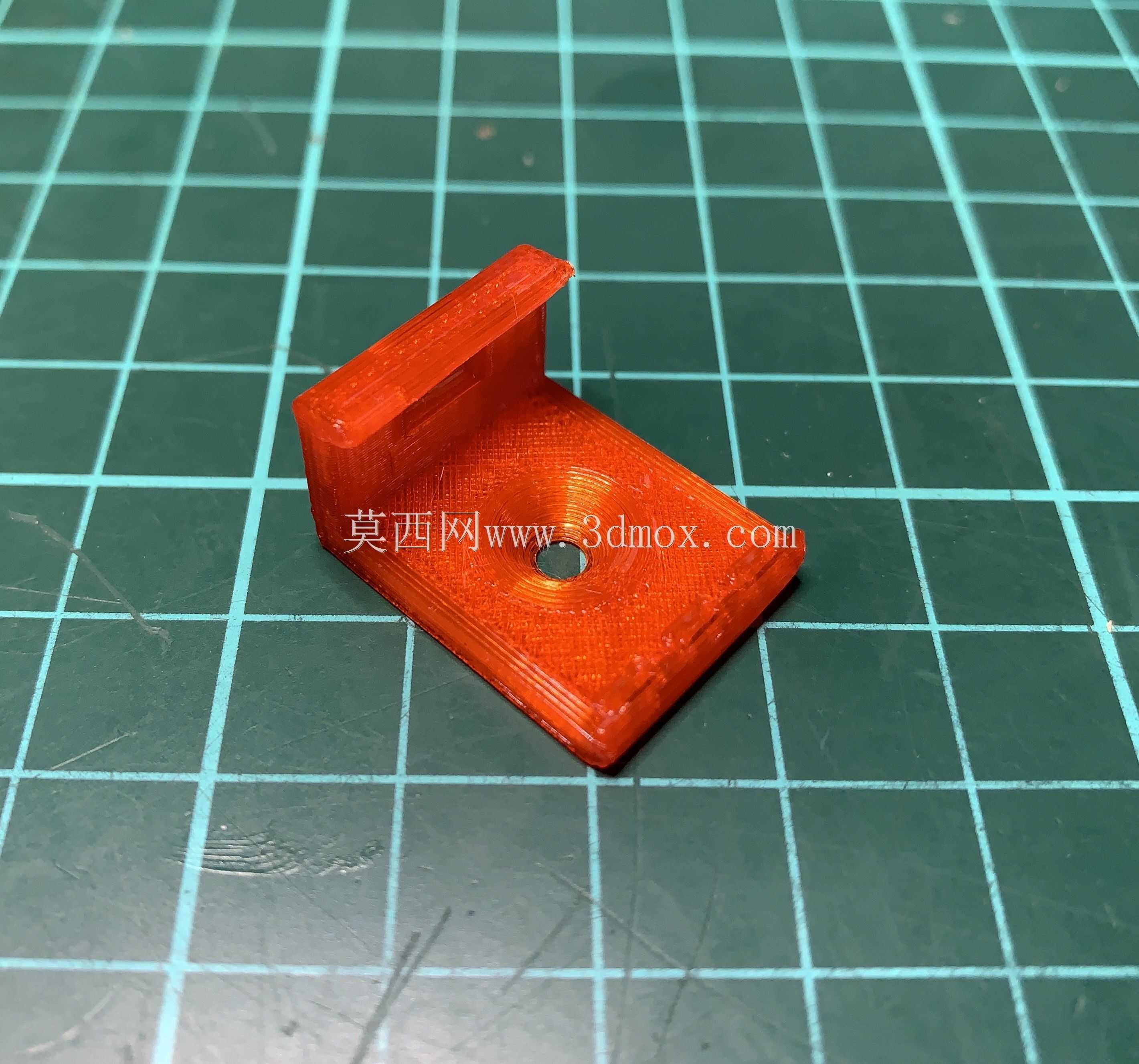

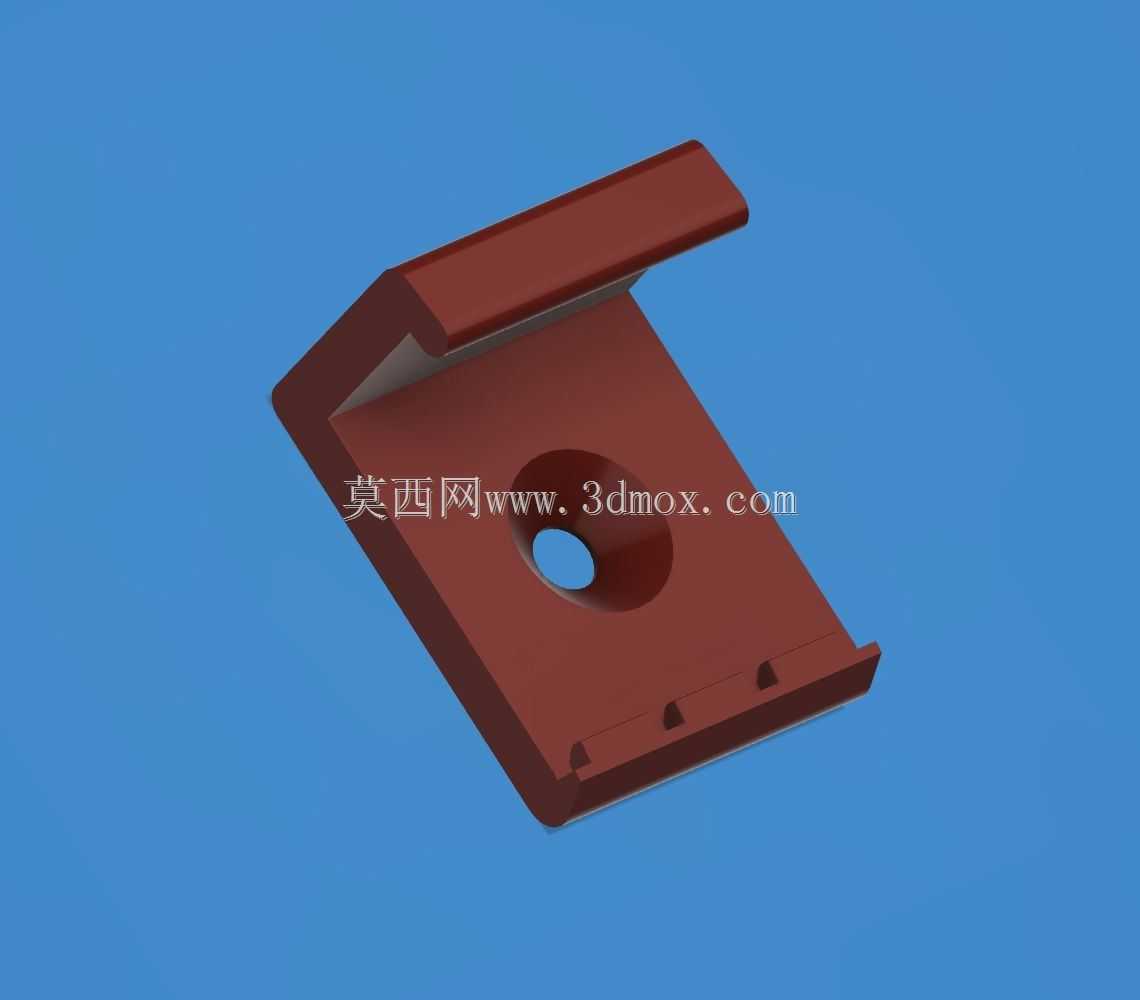

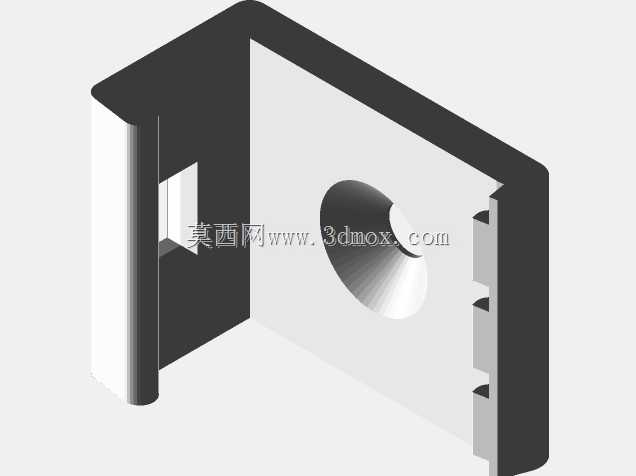

　　固定孔位设计上，支架基座预留了沉头安装孔，适配M3规格也就是3.5毫米直径的沉头螺钉，沉头孔锥面完全容纳螺钉头部，螺钉拧紧后顶面不高出支架安装平面，不会和端子底部发生干涉。这里特意没有采用自攻钉或圆头螺钉方案：圆头螺钉头部突出安装面会顶住端子壳体，导致端子无法完全卡入卡槽；过长的自攻钉在薄板安装时还可能穿透安装板背面，划伤柜内其他线缆。安装基板可以选择柜内安装板、3D打印设备的型材侧板、小型设备的塑料内壳，螺钉锁紧后支架整体贴合安装面，不会出现悬臂晃动。

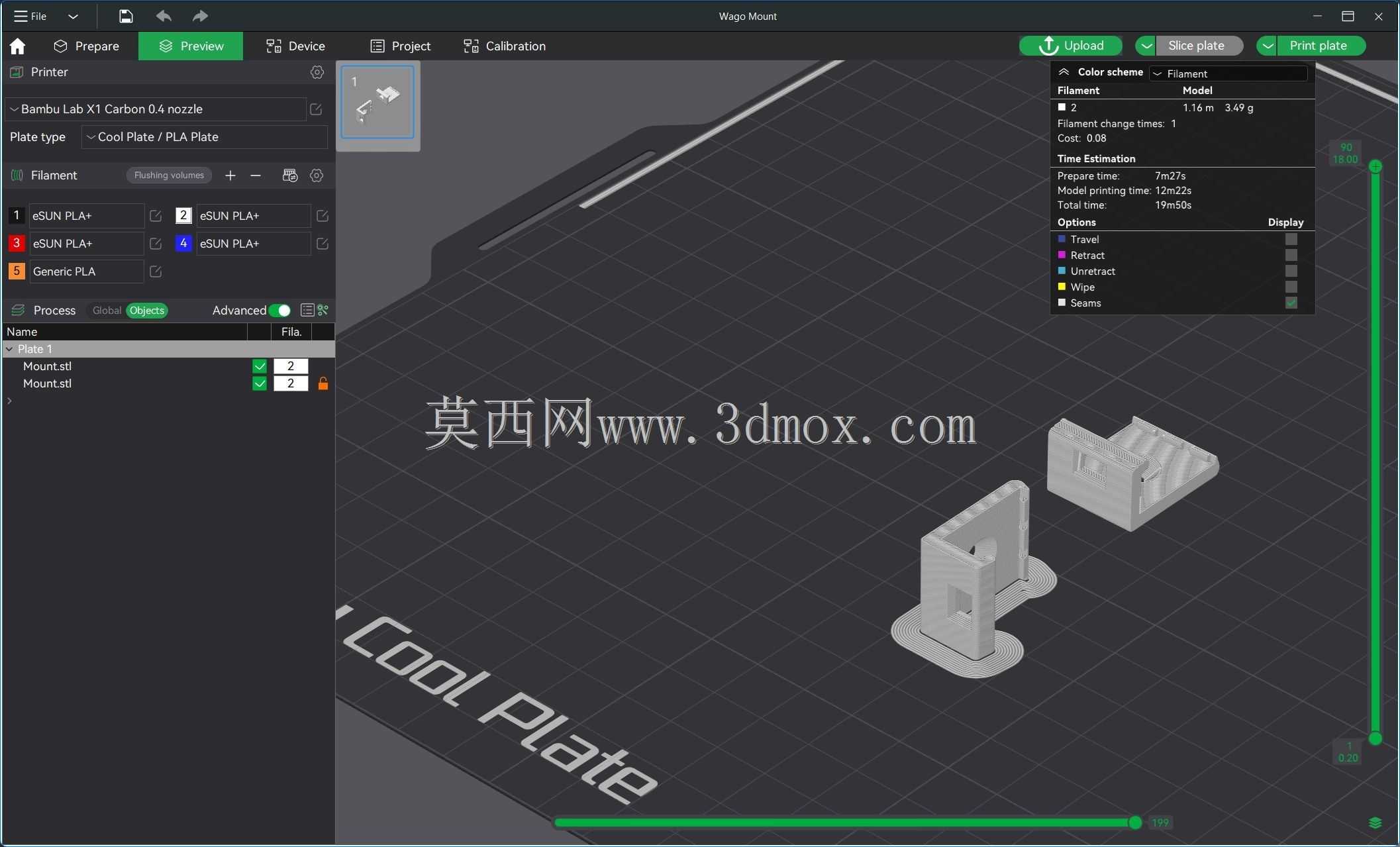

　　针对增材制造的工艺特性，支架结构做了对应优化：垂直方向打印时，支架底部的安装平面作为首层贴床面，卡槽沿打印堆叠方向成型，层间受力方向恰好对应端子插拔时的侧向力，配合PLA、PETG材料的层间结合强度，反复插拔端子也不会出现卡槽断裂。打印填充采用百分百填充时，基座刚性最佳，长期夹持端子不会出现蠕变松弛；即便采用较低填充比例，外壁壁厚设置到四层以上，卡扣凸棱位置也能保证足够的夹持寿命。支架壁厚在卡扣位置做了局部加厚，避免端子推入时薄壁向外撑开导致夹持力不足，外壁边缘做了R2圆角过渡，既减少打印时的应力集中，也避免安装时锐边划伤施工人员手部。

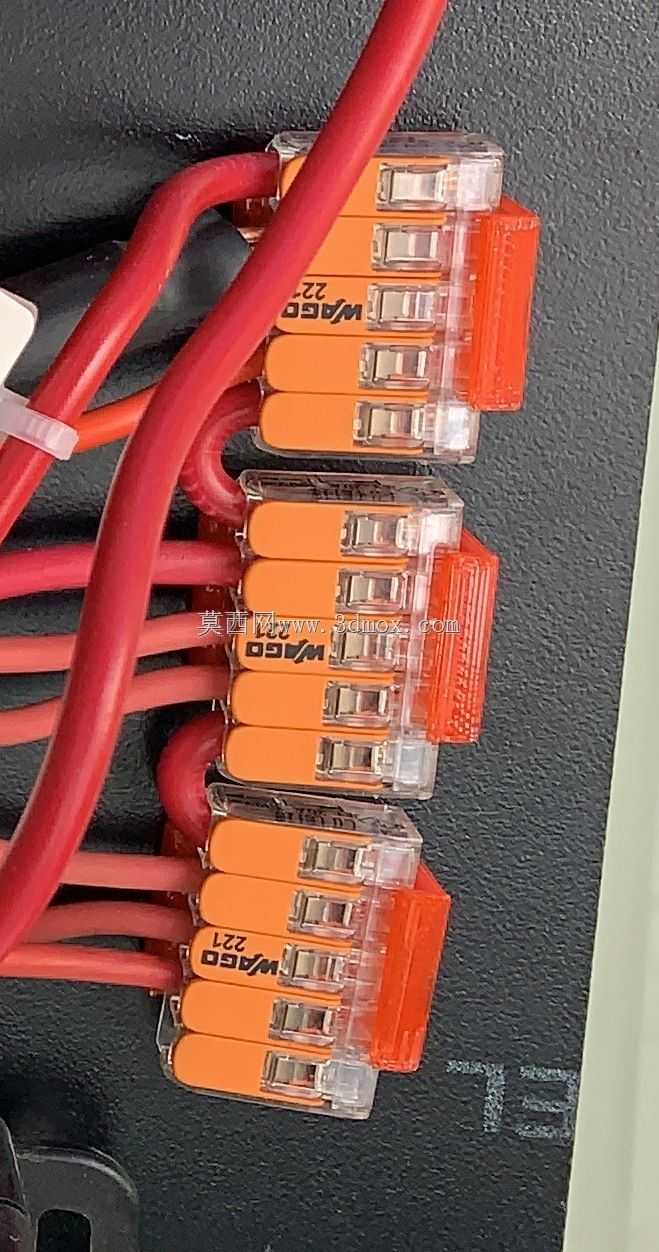

　　实际布线场景中，多联支架可以沿DIN导轨方向并排拼接，每个支架承载对应数量的端子，不同回路的端子按功能分区固定，强电回路、弱电信号回路的端子分组排布，线束从端子两侧出线后顺线槽整理，柜内布线整洁度大幅提升。检修时某一路端子需要更换，只需捏住端子本体向外拔出即可，支架本身不需要从安装板拆卸，更换完成后新端子对准卡槽推入即可恢复固定，维护效率远高于扎带捆扎方案。支架外形轮廓完全围绕端子本体外廓设计，没有多余外凸结构，相邻支架并排安装时间距极小，不会浪费柜内宝贵的安装空间，安装孔的孔位边界距离支架侧壁预留足够宽度，螺钉锁紧时不会出现侧壁开裂问题。
