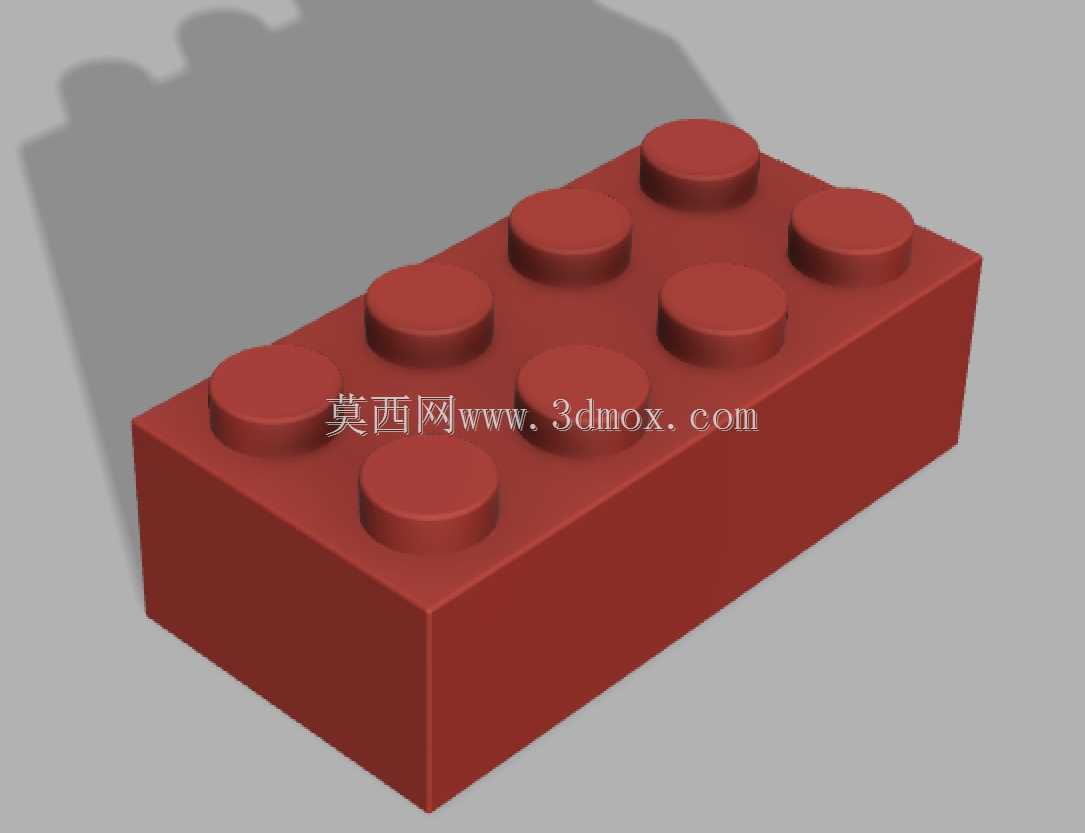

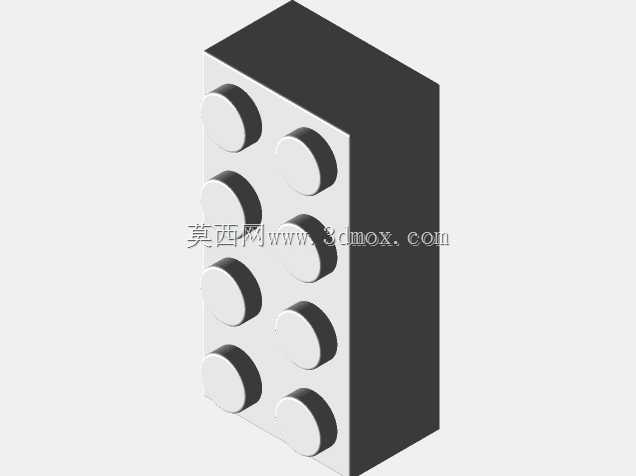

标准2x4凸点拼插积木块结构造型

　　这款拼插积木块采用经典2行4列共8个圆柱凸点的顶面布局，是拼插类积木体系里最基础、使用频次最高的标准单元件，在桌面创客教具、儿童益智拼装套件、快速原型验证工装、小型展示台搭建场景中都有大量应用。从结构设计逻辑来看，整个零件以长方体基体为核心承载部分，顶面均匀分布的圆柱形凸点承担定位与锁紧双重作用，凸点的外径、高度、相邻凸点中心距都严格遵循通用拼插积木的配合公差体系，保证同规格积木叠放时，下层凸点可以恰好嵌入上层积木底面的对应凹槽内，依靠塑料件自身的微量弹性变形产生抱紧力，既可以实现多层堆叠不松脱，又能在需要拆分时用常规手力即可分离，不会出现卡滞过紧或者配合间隙过大容易散架的问题。

　　在实际建模过程中，首先要锁定的是安装配合边界：单个积木块的基体长宽比例严格对应4个凸点间距、2个凸点间距的排布，基体侧壁保持平直无拔模倒扣之外的多余特征，保证多个积木横向并排拼接时，相邻块的侧壁可以完全贴合，不会出现局部凸起导致拼接后出现缝隙、整体排布歪斜的问题。凸点根部做了小半径圆角过渡，这个细节看似微小，却直接决定了注塑生产时的熔体填充效果，同时能避免反复插拔过程中凸点根部应力集中出现断裂，长期反复拼装使用也不会出现凸点崩缺的情况。基体的底面预留有和顶面凸点一一对应的沉孔结构，沉孔的内径略小于凸点外径，形成小过盈配合，沉孔的深度和凸点的伸出高度匹配，当两块积木完全压合时，上层积木的底面可以和下层积木的基体顶面完全贴平，不会出现虚接、翘边的情况，多层堆叠之后整体的形位公差可以保持稳定，搭建长条形、大面型结构时不会出现逐层偏移的问题。

　　从功能特性层面拆解，这个零件没有额外的复杂曲面或者活动机构，所有特征都服务于快速拼插、重复拆装、通用互换三个核心需求。在创客教育场景中，这类标准积木块可以快速搭建设备的临时支撑架、传感器安装位、走线槽的定位基准，不需要额外钻孔或者粘接，调整布局时只需要拆解重新拼接即可，大幅缩短原型验证的迭代周期；在儿童益智玩具场景中，规整的凸点排布可以引导使用者建立模块化、标准化的装配思维，不同颜色、不同数量凸点的积木块可以自由组合，拼出建筑、车辆、机械结构等多种造型。设计时特意将所有外露棱边都做了微小的倒角处理，没有尖锐的直角毛刺，手持拼装时不会划刮皮肤，符合日常接触类玩具的安全设计要求。

　　建模时的特征排布顺序也贴合实际加工逻辑：先绘制长方体基体的基础草图，拉伸得到主体块，之后在顶面对应的阵列位置绘制凸点的圆形截面，一次性拉伸生成所有凸点，再对凸点根部、基体棱边添加圆角特征，最后在底面切除出对应阵列的沉孔，整个特征树逻辑清晰，没有冗余的参考几何，后续如果需要衍生出2x2、2x3凸点的同系列积木，只需要修改凸点阵列的数量参数，即可快速生成新的零件，不需要重新绘制全部草图，参数化调整的效率很高。零件的壁厚设计均匀，基体侧壁和沉孔之间的留存厚度保持一致，注塑成型时不会出现局部壁厚差过大导致的缩痕、内应力变形问题，量产时的良品率稳定。在装配验证环节，既可以检查单块积木自身的凸点和沉孔的同轴度，也可以模拟多块积木横向拼接、纵向堆叠的装配状态，确认所有配合面无干涉，压合行程顺畅，拆分时的拔模方向无卡滞，完全满足拼插类零件反复使用的性能要求。
