拉力试验机齿轮传动组件三维结构设计

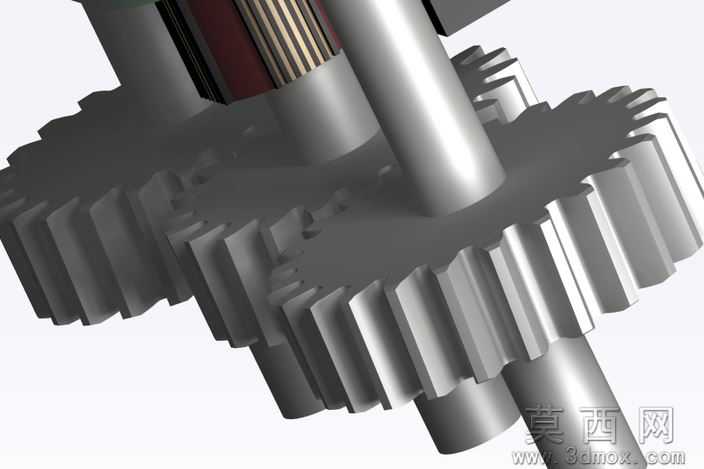

本作品为拉力试验机核心齿轮传动组件的三维建模成果，建模过程依托专业三维设计软件完成，整体采用自底向上的装配建模思路，先完成单个齿轮、传动轴等基础零件的参数化建模，再通过同轴、啮合、端面贴合等装配约束完成整体组件的拼装，确保各传动部件的配合精度符合实际设备的运行要求。建模阶段对圆柱直齿轮的齿形进行了精准参数化绘制，严格按照渐开线齿廓的几何生成逻辑完成齿形轮廓构建，保证齿距、齿厚、模数等核心参数的一致性，还原真实齿轮的啮合传动特性；传动轴部分根据传动受力需求设计了阶梯轴结构，对应不同轴段的直径、长度、倒角、退刀槽等细节特征均完整还原，确保轴件与齿轮、轴承等配件的装配适配性。材质与渲染环节，针对金属零部件的材质特性进行了精细化调整，齿轮与传动轴采用合金结构钢材质参数，调整金属粗糙度、反射率、环境光遮蔽参数，还原金属机加工后的哑光金属质感，齿面啮合区域做了细微的光影区分，突出零件的机加工细节；渲染阶段采用三点布光方案，主光源模拟工业车间的顶光效果，侧补光勾勒齿轮齿廓与轴件的轮廓线条，底光弱化零件底部的死黑阴影，搭配浅灰色素色背景，突出传动组件本身的结构特征，让整体渲染效果兼具工业真实感与结构展示清晰度。结构设计上，该传动组件采用同轴多齿轮排布的布局，不同直径的齿轮对应不同的传动比档位，可实现拉力试验机加载过程中的转速与扭矩转换，满足不同量程拉伸测试的动力传输需求；齿轮与轴之间采用键连接的配合结构，建模时预留了键槽的安装位置，确保动力传输过程中齿轮与轴不会发生相对转动；各齿轮的轴向位置通过轴肩与挡圈结构实现定位，避免传动过程中齿轮发生轴向窜动，保证啮合精度的稳定性。整体设计完整还原了拉力试验机传动系统的核心结构，可用于设备的结构演示、装配教学以及传动性能的仿真分析，清晰展现了力学检测设备中动力传输单元的设计逻辑与结构细节。
