方形4至8英寸接口泡沫腔体结构

　　在通风系统、流体输送以及部分需要匀流缓冲的工业配套场景中，这类方形接口的泡沫腔体常作为气流缓冲、介质匀化的核心结构件使用，尤其适配4英寸到8英寸管径的管路对接需求，很多时候会配套在变径管路、风机进出口或者需要降噪缓冲的管段中间，避免直通风道带来的气流紊流、噪音过大问题，同时泡沫材质本身的阻尼特性也能吸收部分管路振动，减少震动沿管壁传递到后续设备。

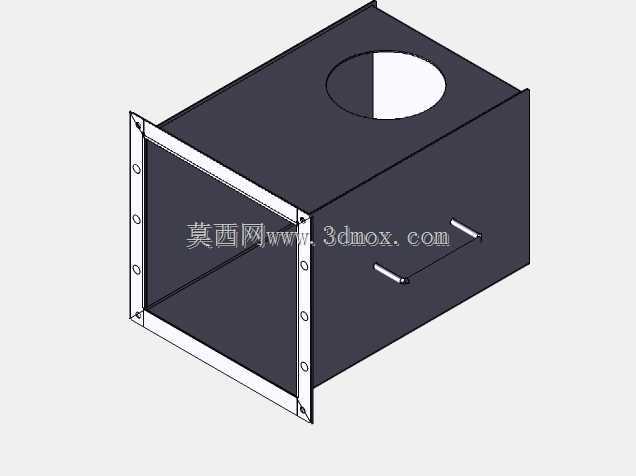

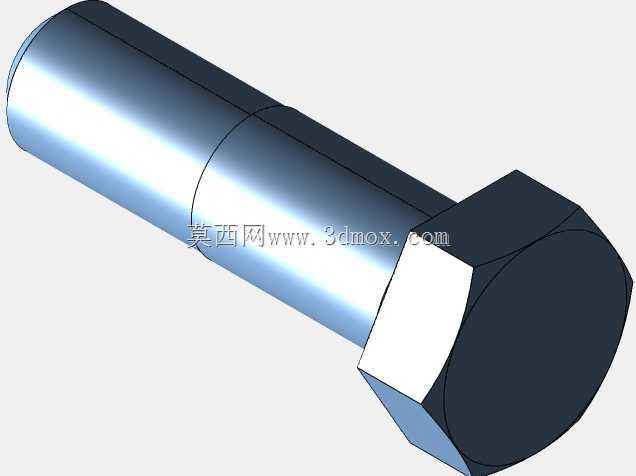

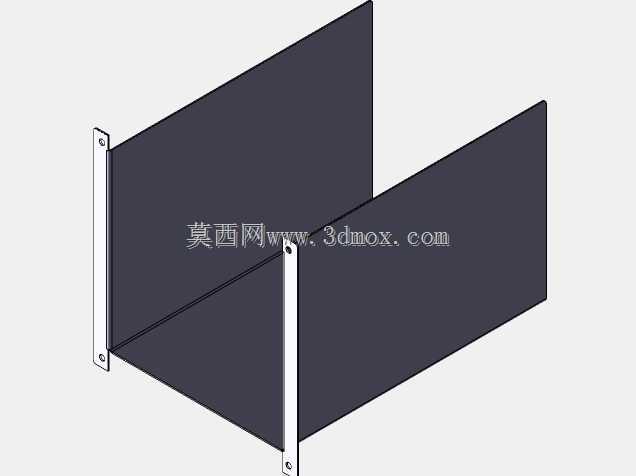

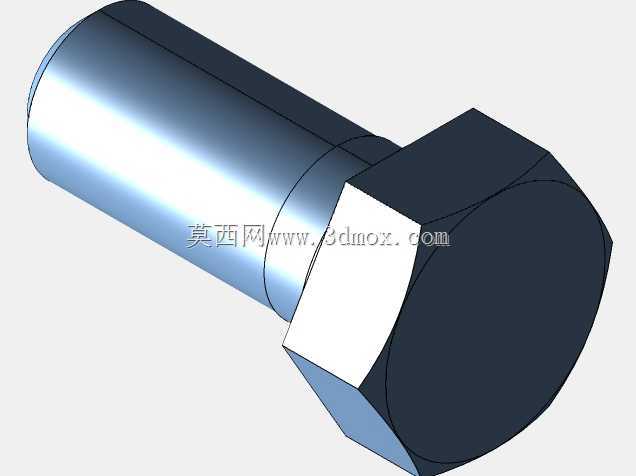

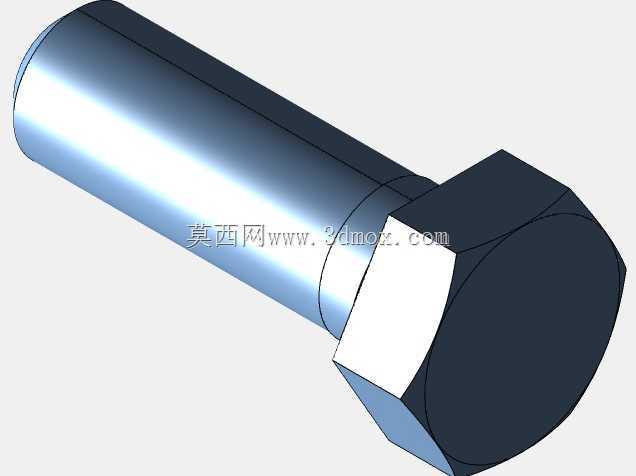

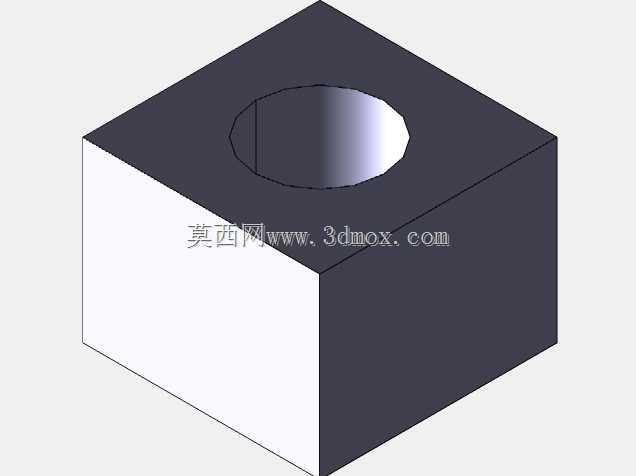

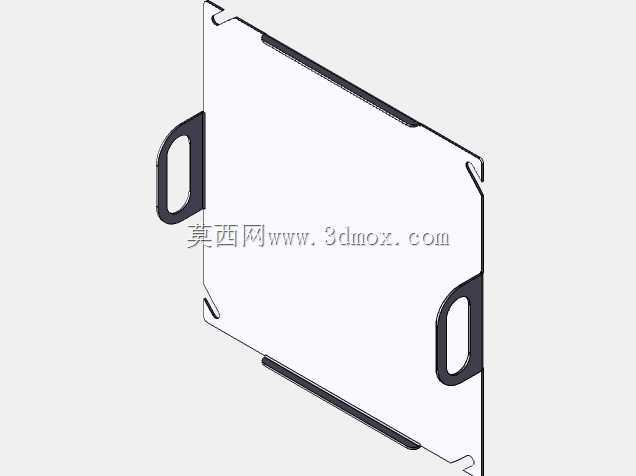

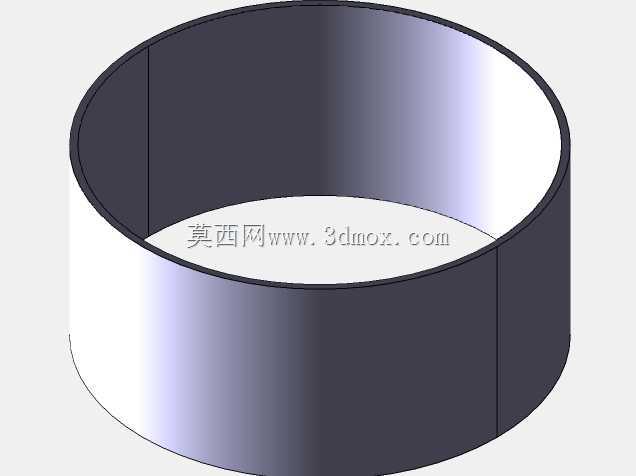

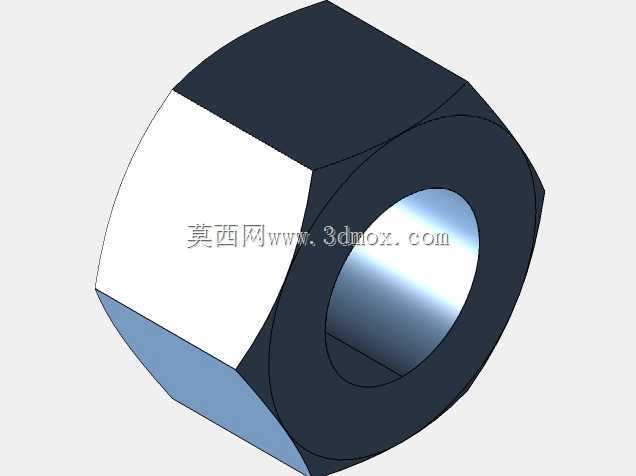

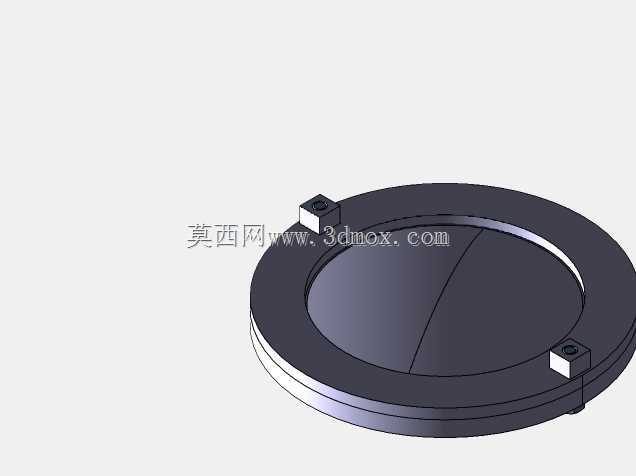

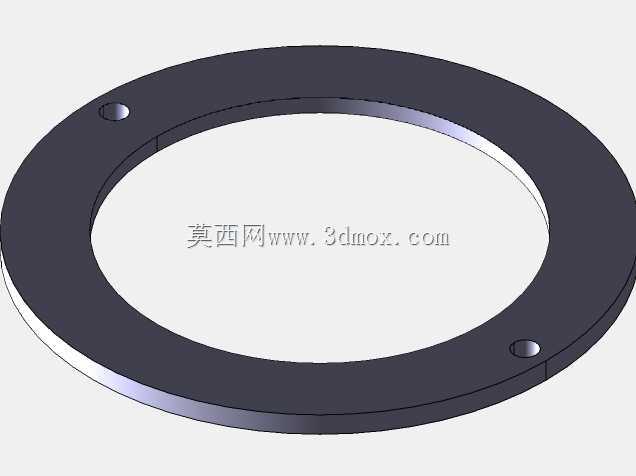

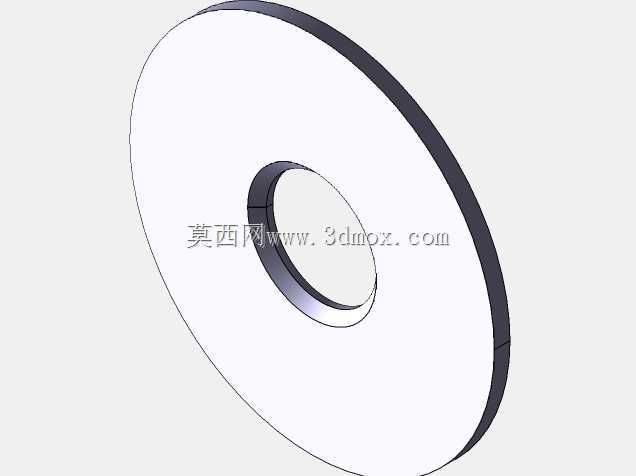

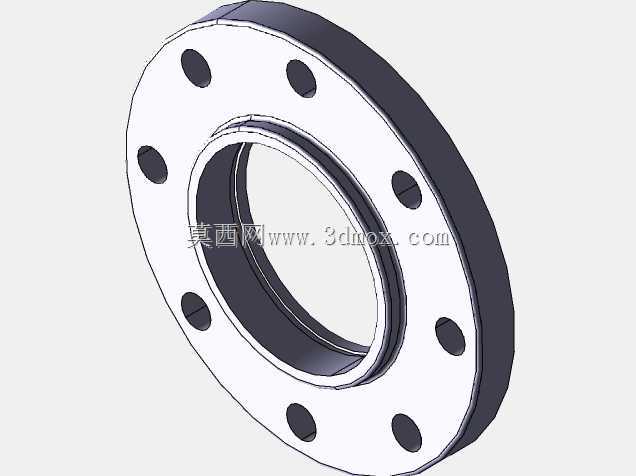

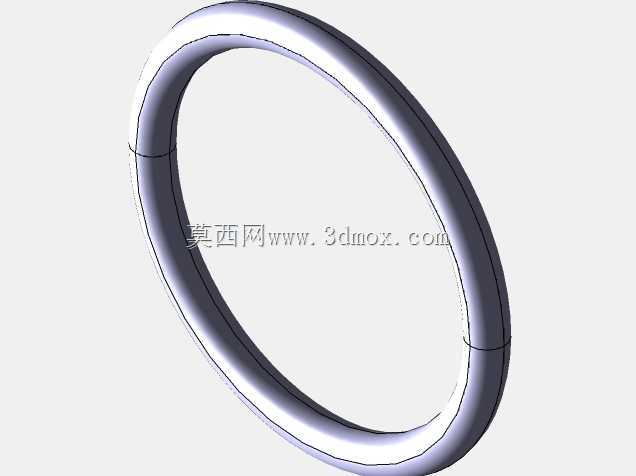

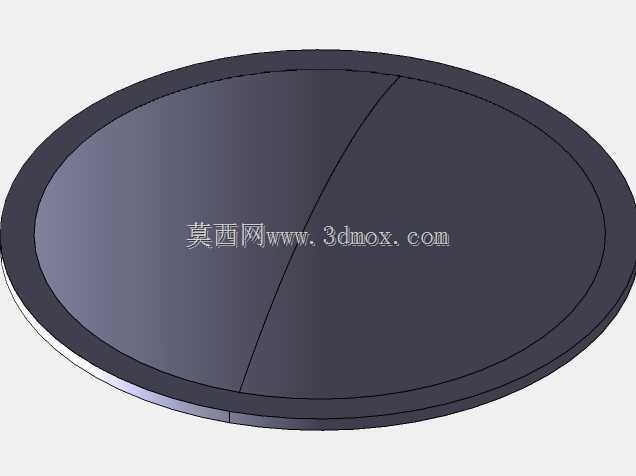

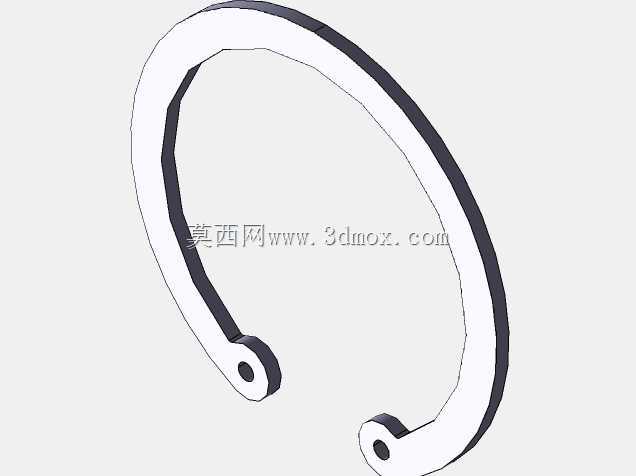

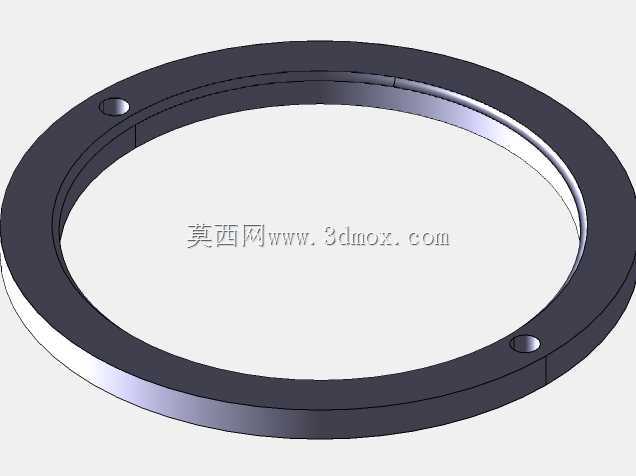

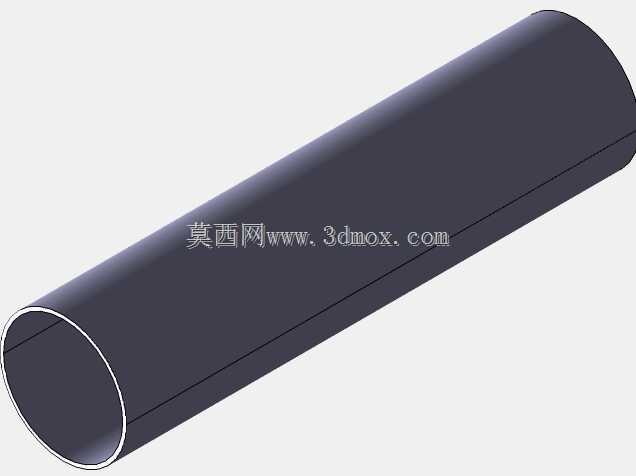

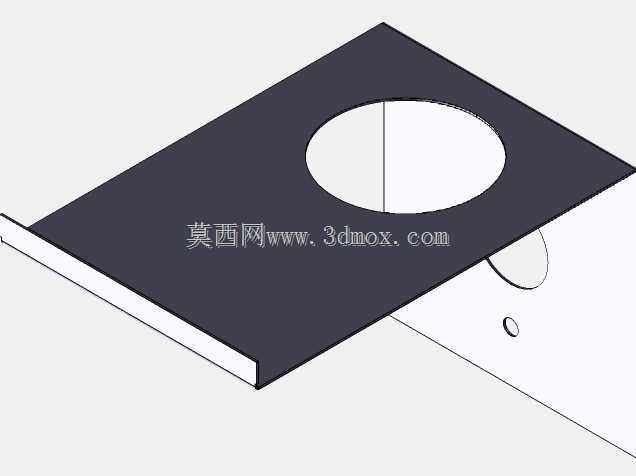

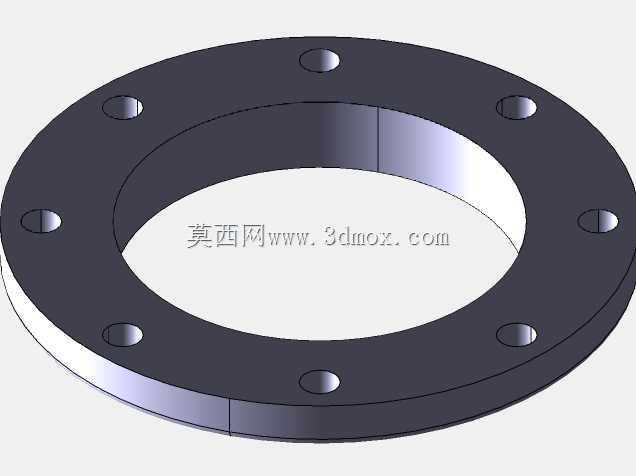

　　从结构设计来看，这个腔体采用方形主体加单侧法兰对接的形式，主体为封闭的盒式结构，顶部开设圆形开孔，可对接对应管径的圆形管路，侧面的法兰边框做了等距分布的安装孔位，孔位沿法兰边均匀排布，安装时可通过螺栓穿过孔位与上游或下游的方形管路端面对接，法兰边的平面度在建模时做了公差预留，保证对接时密封面贴合紧密，不会出现漏风、漏介质的问题。腔体侧面设置的两个小型把手结构，是为了方便安装、检修时的搬运挪动，毕竟泡沫材质本身虽然重量较轻，但整段腔体安装在高空管路位置时，有握持点位能大幅降低安装对位的难度，也能避免安装过程中手滑磕碰损坏腔体边角。

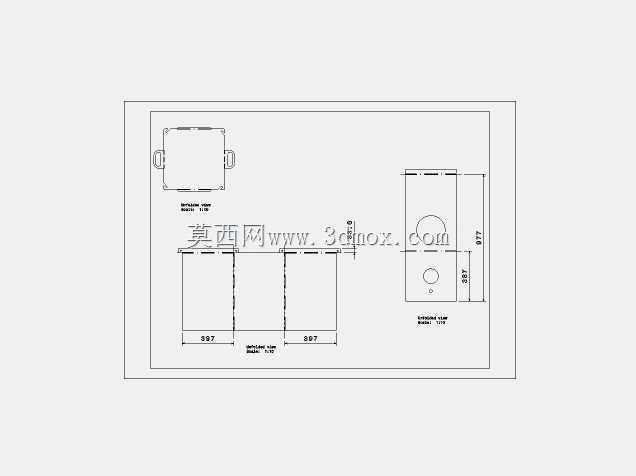

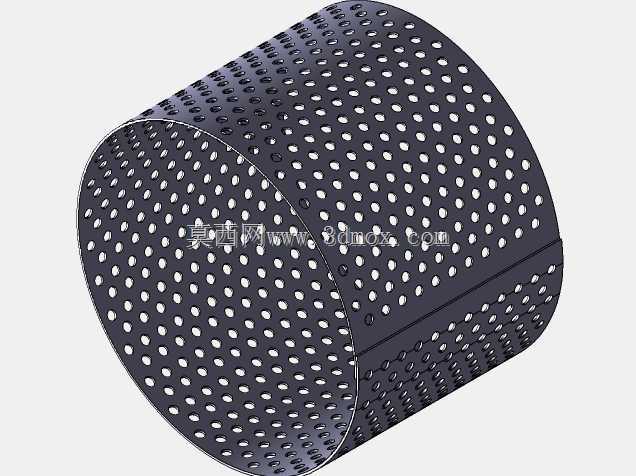

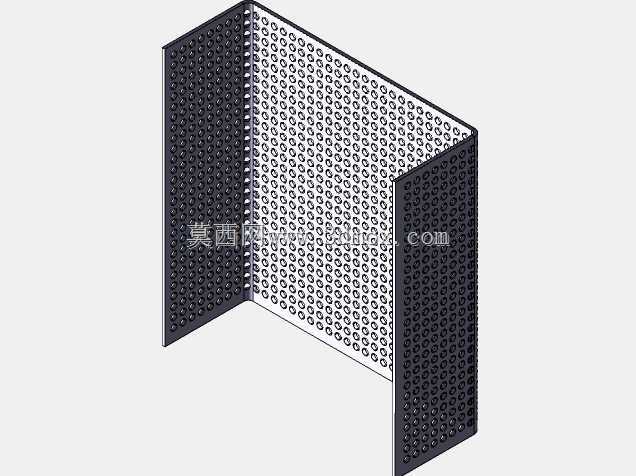

　　设计过程中首先要确定的是安装边界尺寸，方形法兰的外轮廓尺寸要匹配对接端的标准方形法兰规格，4到8英寸的适配范围意味着顶部的圆形开孔可以根据实际对接的圆管管径做适配调整，腔体内部的容积要满足缓冲需求，不能过小导致缓冲效果不足，也不能过大造成材料浪费、安装空间占用过多。腔体的壁厚要根据输送介质的压力、流速做匹配，常规通风场景下的壁厚不需要过厚，只要保证安装后不会因负压出现形变即可，如果是输送带有轻微颗粒物的气流，还需要在腔体内壁做耐磨处理的预留结构，不过这类泡沫腔体大多用在低压通风、空调送风或者实验室排风系统中，对承压的要求不高，更多的是要保证结构的密封性和安装对位的便捷性。

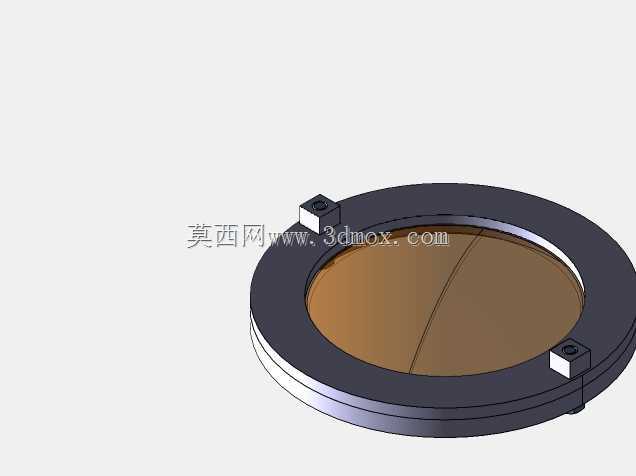

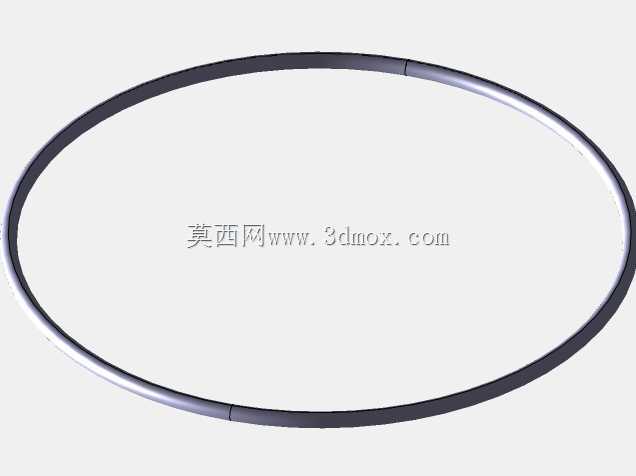

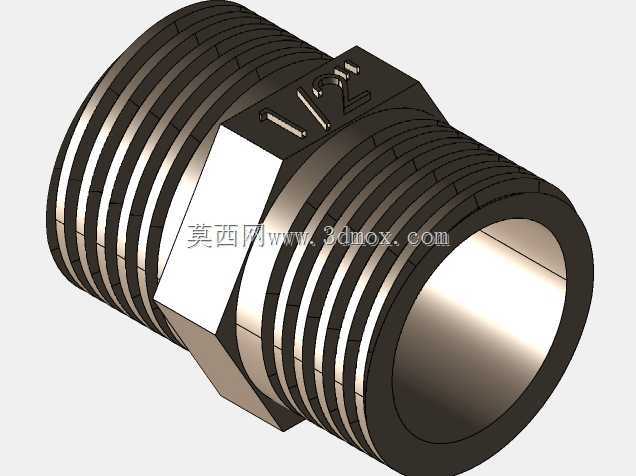

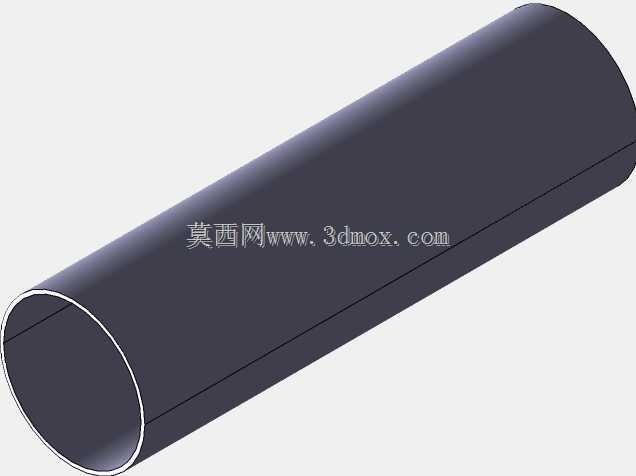

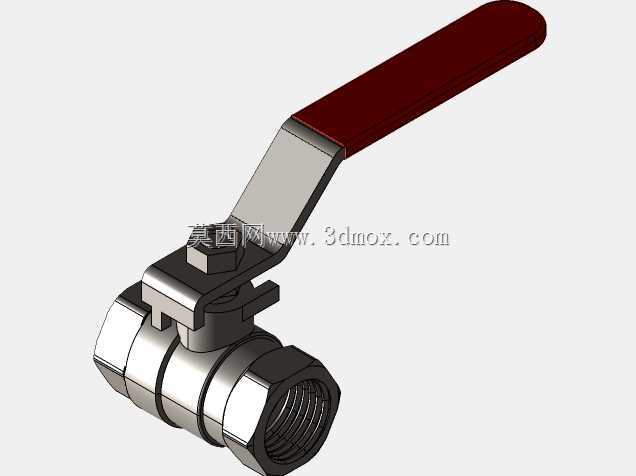

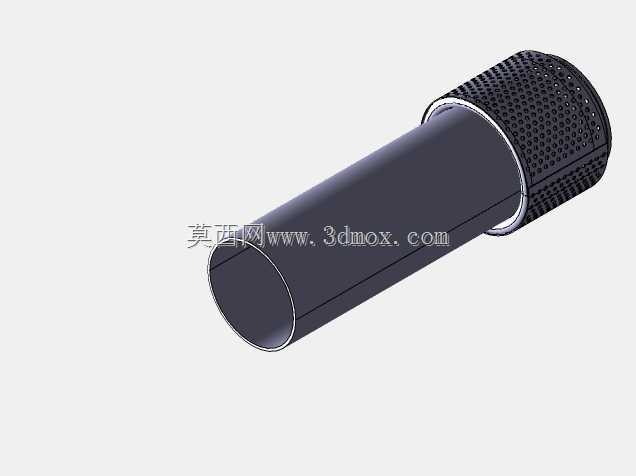

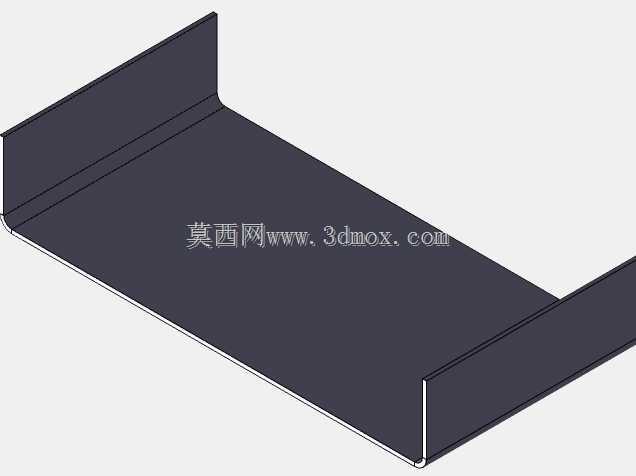

　　从实际使用的角度出发，这类腔体的安装位置通常在管路变径处、风机出口端或者需要接入检测元件的管段，顶部的圆形开孔除了对接圆管之外，也可以作为检修口、检测探头的安装位，不需要额外在管路上开孔，减少了管路加工的工序。建模时要注意法兰孔位的同轴度，每个安装孔的位置要和对接法兰的孔位完全对应，避免现场安装时出现孔位错位无法穿螺栓的问题，法兰边的折弯角度要保证90度垂直，不然对接时会出现缝隙，影响密封效果。腔体的边角位置做了小圆弧过渡，一方面是避免泡沫材质的应力集中，防止运输安装过程中边角开裂，另一方面也能减少腔体内的气流死角，避免介质在边角位置滞留积灰。

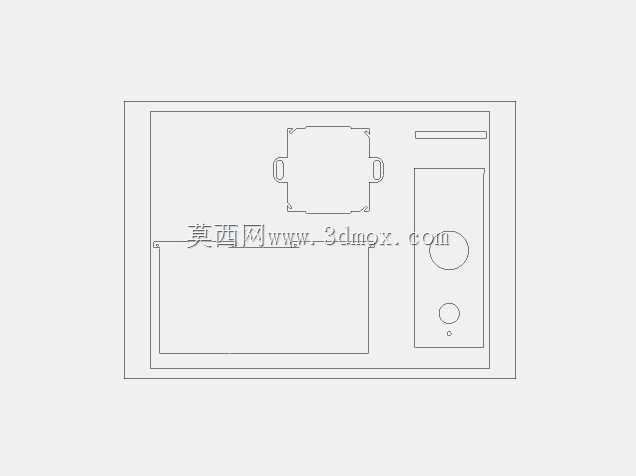

　　很多结构工程师在选型这类腔体的时候，首先会核对法兰的安装孔距、整体的长宽高尺寸是否符合现场的安装空间，尤其是在已有管路改造的场景中，安装空间往往比较局促，腔体的外部尺寸不能超出预留的安装边界，同时还要保证顶部圆管接口的中心高度和对接管路的中心高度一致，避免出现强行对位导致的管路应力。另外，腔体侧面的把手位置要避开安装螺栓的操作空间，不能因为把手的存在导致扳手无法拧紧法兰螺栓，建模时把手的突出高度也要做控制，不能突出过多影响周边其他管线的布置。

　　这类泡沫腔体和金属材质的缓冲腔相比，重量更轻，安装不需要大型吊装设备，人工即可完成对位安装，同时泡沫本身的保温特性也能避免输送温差较大的气体时，腔体外壁出现凝露的问题，在空调通风、低温排风场景中这个优势尤为明显。设计时不需要做复杂的加强筋结构，依靠泡沫材质本身的结构强度即可满足使用需求，整体结构简单，加工成型难度低，适合批量生产应用。
