液压管路用方向切换弯头组件三维设计

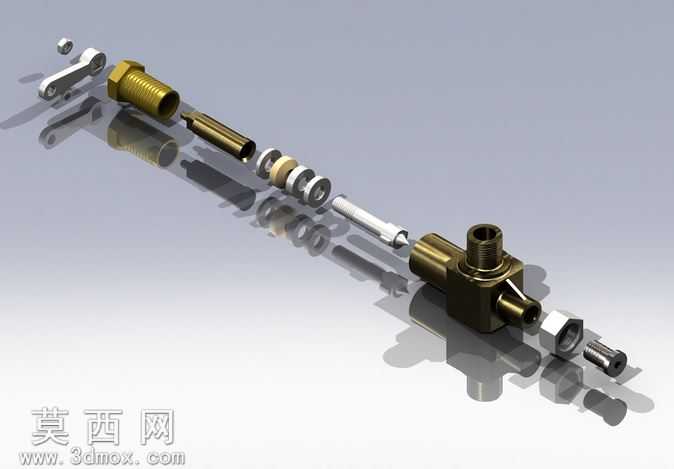

本作品为液压系统中用于改变流体传输方向的弯头组件三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循液压管路配件的通用设计规范，对每一个组成零件都进行了独立的结构建模与装配约束校验，确保各部件的配合公差符合实际加工与装配要求。模型整体采用爆炸视图的渲染呈现方式，将弯头主体、连接螺套、密封垫圈、阀芯组件、操作手柄、锁紧螺母等所有组成零件沿装配轴向有序排布，能够清晰直观地展示整个弯头组件的装配逻辑与零件构成。材质渲染阶段针对不同零件的功能属性匹配了对应的材质效果：金属承压壳体部分采用黄铜材质渲染，还原液压配件常用的铜质壳体的金属光泽与厚重质感，表面做了细微的机加工纹理处理，避免塑料感；操作手柄采用镀锌钢材质渲染，呈现银灰色金属哑光质感，突出操作部件的耐磨属性；密封垫圈采用丁腈橡胶材质渲染，呈现半哑光的深灰色橡胶质感，区分密封件与金属结构件的视觉差异；锁紧连接件采用不锈钢材质渲染，突出紧固件的光洁金属质感。结构设计上，该弯头采用直角转向结构，能够将管路内流体的传输方向进行90度切换，内部流道做了平滑过渡处理，避免直角结构造成的流体阻力激增与紊流问题；手肘操作结构与内置阀芯联动，可在管路连接状态下对流体的通断与流向进行微调控制，满足液压系统的工况调节需求；两端的外螺纹与内螺套结构适配标准液压管路的连接尺寸，可直接与同规格的液压管路、阀件进行对接装配；密封组件采用多道垫圈组合密封的结构，能够承受液压系统的常规工作压力，避免流体泄漏问题。设计过程中优先考虑了组件的可拆卸性与易维护性，所有连接部位均采用标准螺纹连接结构，无需特殊工具即可完成拆装与密封件更换，同时对每个零件的壁厚、受力部位都做了结构强度校验，确保模型结构符合实际液压工况的使用要求，渲染阶段采用了柔和的影棚光源与反射地面，清晰呈现每个零件的轮廓与材质细节，爆炸视图的排布间距经过反复调整，既保证零件之间不出现视觉重叠，又能清晰体现各零件之间的装配对应关系，让观看者能够快速理解整个弯头组件的工作原理与结构组成。
