网球拍结构设计三维建模作品

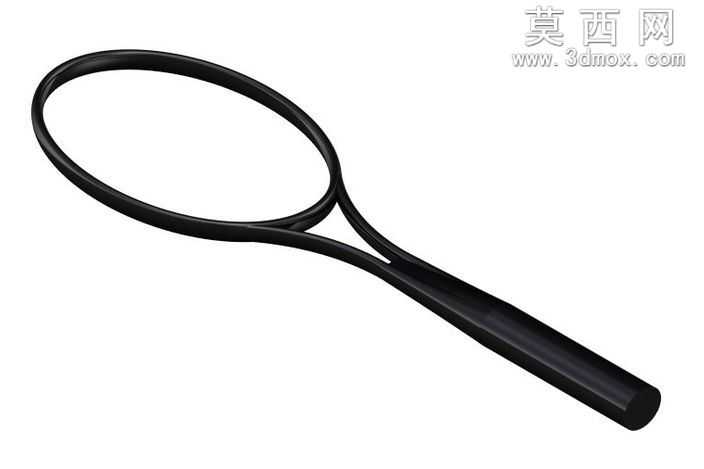

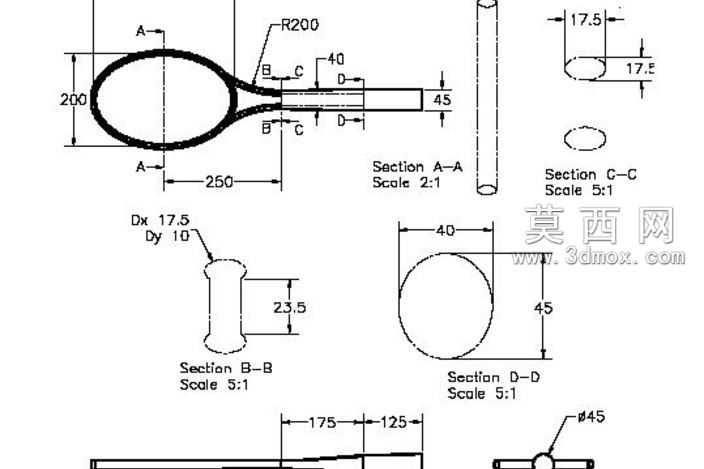

本作品围绕网球拍的实体结构开展三维建模设计，建模过程严格遵循工程图纸标注的尺寸参数，以拍框、拍颈、握柄三大核心结构为建模主体，首先通过草图绘制精准勾勒拍框的闭合轮廓，匹配图纸标注的R200圆弧曲率与200mm横向宽度、250mm纵向长度的尺寸要求，对拍框的椭圆形态进行参数化约束，确保轮廓线条顺滑无拐点，为后续实体生成奠定精准的二维基础。完成拍框草图后，通过拉伸、扫掠等三维建模命令生成拍框的基础实体，针对拍框的截面形态，参考A-A剖视图2:1的比例标注，设置拍框的截面厚度与过渡圆角，还原拍框的中空结构特征，保证拍体的轻量化设计需求。拍颈作为连接拍框与握柄的过渡结构，建模时重点处理分叉部位的曲面过渡，参考B-B、C-C剖视图5:1的放大尺寸，精准控制拍颈分叉处的宽度变化与壁厚参数，通过曲面放样命令实现拍颈与拍框、握柄衔接位置的顺滑过渡，避免出现生硬的棱角转折，还原真实网球拍拍颈的力学传导结构形态。握柄部分的建模参考D-D剖视图5:1的比例标注，匹配40mm长度、45mm宽度的尺寸要求，还原握柄的类椭圆截面形态，设置17.5mm与17.5mm的截面长宽参数，同时在握柄末端添加符合人体工学的收腰过渡，参考B-B截面标注的Dx17.5、Dy10、23.5mm的尺寸参数，调整握柄的曲面弧度，提升握持的贴合感。建模全程对各部位的尺寸进行反复校验，确保所有结构的尺寸公差控制在合理范围内，针对拍体的连接部位添加合理的圆角过渡，既还原真实产品的工艺特征，也避免三维模型出现应力集中的尖锐结构。材质设置环节，为拍框赋予碳纤维复合材质，调整材质的纹理方向与反光参数，还原碳纤维材质的哑光质感与细密纹理；为拍颈部位赋予与拍框一致的复合材质，保证视觉上的整体性；为握柄部位赋予防滑握胶材质，调整材质的粗糙度参数，模拟握胶的磨砂触感与防滑纹理，提升模型的真实感。渲染环节采用柔和的侧方打光方案，突出拍体的曲面弧度与结构层次，通过多角度渲染展示拍框的轮廓形态、拍颈的过渡结构、握柄的截面细节，同时搭配线框展示模式，清晰呈现各部位的尺寸对应关系与结构逻辑，完整还原工程图纸的设计意图，让模型既具备精准的工程参数参考价值，也拥有逼真的视觉呈现效果，可用于体育器材结构展示、运动产品设计参考等场景。
