30键紧凑型正交布局手工焊接小键盘

　　这款30键小键盘属于定制化输入外设范畴，核心面向桌面空间受限的输入场景、客制化键盘爱好者以及需要自定义快捷键的专业设计从业者，可作为日常办公的辅助快捷键输入终端，也能适配移动办公场景下的便携输入需求，相比常规全尺寸键盘，其极小的体积能够大幅缩减桌面占用空间，给鼠标、手绘板等其他外设留出更多操作区域。从功能逻辑来看，该键盘采用压缩正交线性布局，30个按键覆盖全字母输入需求，通过多层映射逻辑实现完整输入功能，按压底行按键时可触发层切换，将按键功能映射到其他功能层，在有限的按键数量下实现全键输入与自定义快捷键的双重需求，无需额外增加按键数量即可满足日常输入、快捷键触发等多元使用需求。

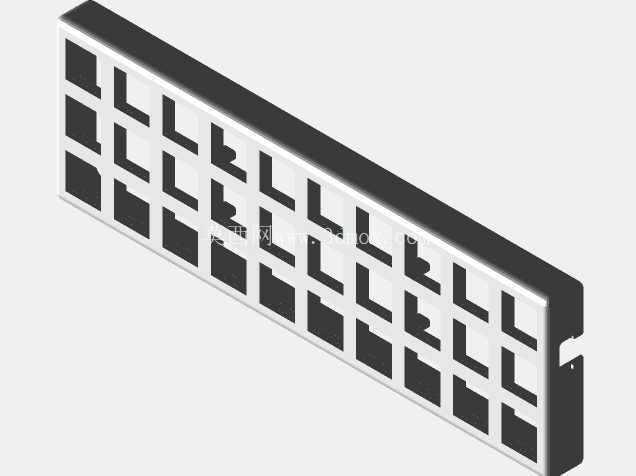

　　供电与控制层面，采用Type C接口的Arduino Pro Micro Clone作为核心控制单元，支持QMK固件刷写，用户可根据自身使用习惯自定义按键映射、层切换逻辑、宏命令触发等功能，适配不同软件的快捷键操作需求，比如三维建模软件的视图操作、快捷键指令，代码编辑的快捷输入等场景都能通过自定义固件实现高效操作。结构设计上采用手工接线版本，无需依赖专用PCB即可完成组装，接线逻辑适配原始Gherkin PCB的固件定义，用户可通过飞线方式完成按键矩阵的连接，降低了定制化制作的门槛，同时也方便后期进行按键功能的调整与维修。整体结构采用紧凑的宏键盘布局，外壳可通过3D打印制作，安装边界控制在极小范围内，可直接放置于桌面边角，也可搭配固定支架安装在桌面边缘、设备侧方等位置，适配不同的桌面布局需求。组装所需的物料包含30个机械键盘轴体、30个配套键帽、4个M2规格长度8mm的螺丝，可选用笔记本电脑常用的小尺寸螺丝完成外壳固定，搭配1个N4148二极管实现按键的矩阵扫描，配合焊料、24AWG规格的导线完成接线工作，整体组装难度适中，适合具备基础焊接能力的爱好者自行制作。

　　按键布局采用正交排列，相比常规 staggered 布局，按键排列整齐，手指移动距离更短，长期使用能够减少手指的移动幅度，降低输入疲劳感，同时正交布局的按键排列更符合手指的自然移动轨迹，对于快捷键操作来说，能够提升按键触发的准确率，减少误触概率。在实际使用场景中，这款小键盘既可以单独作为便携输入设备搭配移动设备使用，也可以作为主键盘的补充，放置在主键盘侧方，专门用于设置常用软件的快捷键，比如三维建模时的视图切换、命令触发，视频剪辑时的时间轴操作、剪辑指令触发，代码编写时的常用符号输入、宏命令触发等，都能通过自定义层设置实现一键触发，大幅提升操作效率。

　　结构设计上没有采用复杂的定位板结构，通过外壳的轴体卡槽直接固定机械轴，进一步压缩了整体厚度，整体重量更轻，便携性更强，外壳的安装孔位与控制板的固定孔位完全匹配，组装时无需额外进行孔位加工，按照接线定义完成飞线连接后即可完成组装，固件刷写流程与常规QMK键盘一致，用户可通过官方配置工具直接生成对应固件，无需自行编写代码即可完成按键功能的自定义。从安装适配性来看，其极小的外形尺寸能够适配各种狭小的安装空间，比如桌面显示器下方的空余区域、键盘托的侧方位置，甚至可以搭配磁吸支架固定在设备外壳上，满足不同使用场景下的安装需求，按键的触发压力与常规机械键盘一致，可根据自身使用习惯选择不同压力克数的轴体，适配打字、游戏、专业操作等不同的使用需求。
