农用拖拉机A型耦合连接装置结构设计

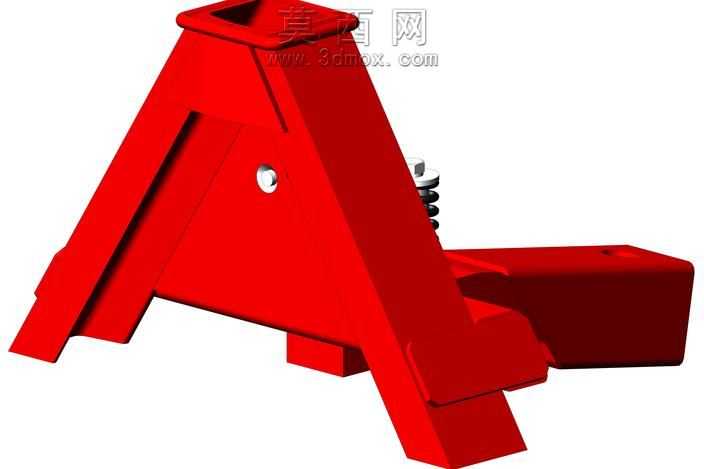

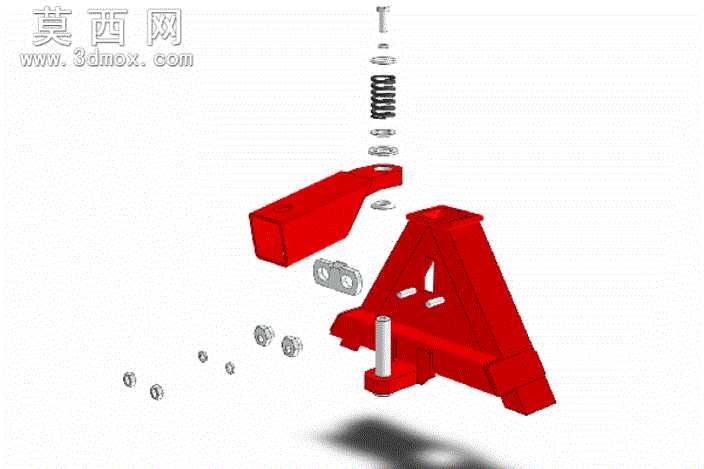

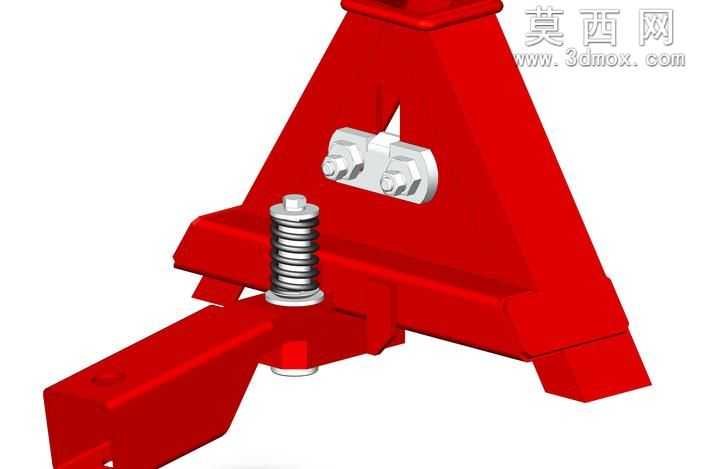

本作品为农用拖拉机配套的A型耦合连接装置三维建模设计，建模过程严格遵循ISO11001-2标准的尺寸规范，在三维建模软件中采用自底向上的装配设计思路完成整体搭建。首先针对A型主体支架进行特征建模，通过拉伸、拔模、倒角等基础特征构建支架的三角承力结构，对支架上的安装孔位、定位槽特征进行精准尺寸约束，确保支架的承力角度与安装基准完全匹配农用机械的挂接需求。其次对耦合装置的活动压臂进行单独建模，还原压臂的弧形受力外形与铰接孔位结构，对压臂与支架的铰接配合面做公差适配设计，保证活动部件的转动自由度符合实际使用要求。针对装置内部的弹性复位组件，分别完成弹簧、导向销轴、锁紧垫片、紧固螺栓等标准件与非标零件的建模，其中弹簧采用螺旋扫描特征生成，精准还原弹簧的节距、线径与自由长度参数，各类紧固件的螺纹特征采用装饰螺纹线简化处理，在保证结构辨识度的同时优化模型整体运行性能。材质渲染阶段，对主体承力部件赋予红色哑光金属漆材质，模拟农用机械配件常用的防锈涂层外观，对销轴、螺栓等金属连接件赋予镀锌亮面金属材质，对弹簧部件赋予发黑处理的弹簧钢材质，通过不同材质的区分清晰展现各部件的功能属性。装配过程中严格按照实际装配顺序添加配合约束，支架与压臂之间添加同轴心铰接配合并限定转动角度范围，弹簧添加轴向压缩预紧约束模拟装配后的复位弹力，各紧固件与对应安装孔添加同轴心与端面重合配合，最终完成爆炸视图的制作，清晰展示所有零件的装配位置与连接关系，完整还原该A型耦合器的机械结构与工作原理，可用于农机配件的结构验证、装配教学与改进设计参考。
