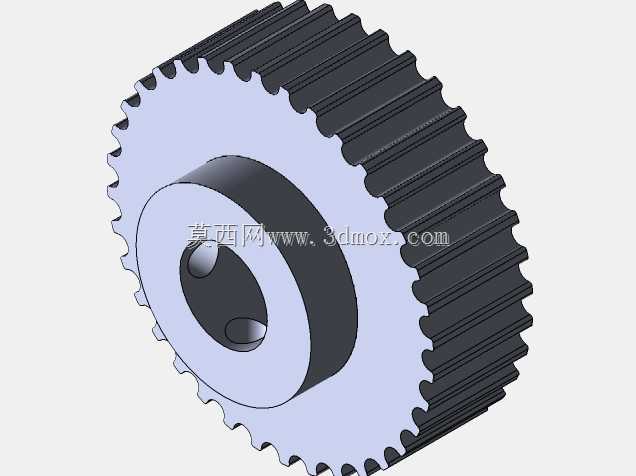

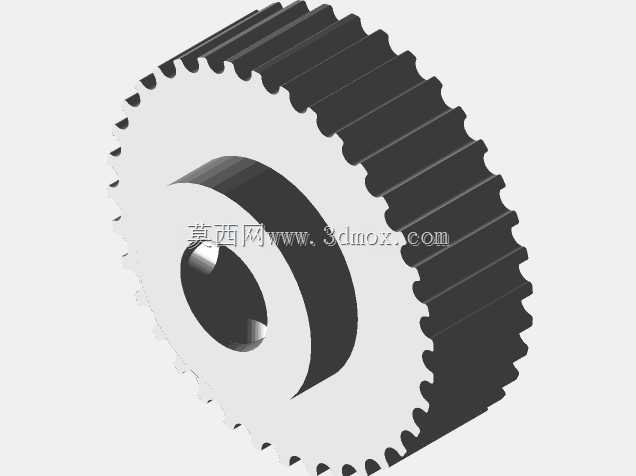

在轻工自动化输送、小型数控设备进给、3D打印传动模组、桌面级机械手关节传动这类对传动精度有一定要求、又需要规避齿轮传动硬接触噪音的场景里,圆弧齿同步带轮的应用占比一直不低,这次建模的HTD 5M规格36齿同步轮,就是针对这类中低负载精密传动场景做的参数化结构。做这个轮体结构的时候,最先要卡的是安装边界的约束:首先是齿形部分,HTD 5M的齿距是固定的5mm,36齿对应的节圆直径算下来是57.3mm左右,齿顶圆要比节圆小一个齿顶高的差值,齿槽的圆弧曲率完全匹配HTD齿形的标准廓形,避免和配套同步带啮合的时候出现爬齿、偏磨的问题,齿宽方向预留了适配15mm、20mm宽度同步带的通用尺寸,轮缘两侧做了1mm高的挡边,
防止设备运行过程中同步带出现轴向窜动掉带的情况,这部分的挡边厚度控制在1.5mm,既不会因为太薄受挤压变形,也不会额外增加过多的轮体转动惯量。轮体的中心安装孔是按照常见的8mm、10mm光轴配合做的基准孔,孔壁预留了紧定螺钉的平位加工空间,两个M4的紧定螺钉孔呈90度分布在轮毂侧面,安装的时候可以分别顶在轴的平位和圆柱面上,保证传动过程中轮体和轴不会出现相对滑动,不会丢转。轮毂部分的凸台高度做了12mm,这个尺寸是考虑到安装的时候要给同步轮侧面留出和轴承端面、轴套的配合间隙,避免轮体转动的时候蹭到安装墙板,轮毂的外圆直径做到22mm,比中心孔大出足够的壁厚,保证拧紧紧定螺钉的时候不会把轮毂撑裂,也能保证轮体和轴的配合长度足够,
不会出现悬臂安装的翘曲问题。建模的时候特意把齿形部分做了连续的曲率检查,每个齿的齿面都做了0.2mm的圆角过渡,一方面是实际加工的时候铣刀走刀不会出现锐角崩边,另一方面同步带和轮齿啮合的时候,圆角过渡能减少带齿的剪切应力,延长同步带的使用寿命。轮体的腹板部分没有做多余的减重孔,因为36齿的5M同步轮本身尺寸不大,实心腹板的结构刚性更好,加工的时候也不用额外做钻孔工序,成本更低,适合小批量设备的配套选型。实际选型用的时候要注意,这个轮的传动比匹配是按照齿数比来算的,搭配不同齿数的从动轮可以实现不同的减速比,适合线速度在5m/s以内的中低速传动场景,安装的时候要保证两个同步轮的端面平行度误差在0.1mm以内,
不然会出现同步带单边磨损的问题,中心距的调整范围要预留出同步带安装的张紧量,大概是节线长度的0.5%-1%的张紧行程,避免张紧力太大加剧轴和轴承的负载,也不会因为张紧力太小出现跳齿。另外这个轮的结构没有做表面处理的特征预留,实际生产的时候如果是用在潮湿环境,可以在建模基础上增加阳极氧化或者发黑的工艺层厚度,配合尺寸要提前留出镀层的余量,要是用在高速传动场景,还可以在腹板位置增加动平衡的去重孔特征,保证轮体转动的时候动平衡精度达到G2.5级以上,减少运转的振动。从建模的细节来看,所有的配合尺寸都按照基孔制的公差要求做了预留,中心孔的公差取H7,和常用的k6公差的传动轴配合属于过渡配合,安装的时候不需要太大的压入力,后期维护拆卸也方便,齿面的粗糙度按照Ra1.6的要求做了特征简化,实际加工的时候不管是用铝合金铣削还是尼龙注塑,这个粗糙度要求都能保证带齿和轮齿的顺畅啮合,不会出现卡滞。
