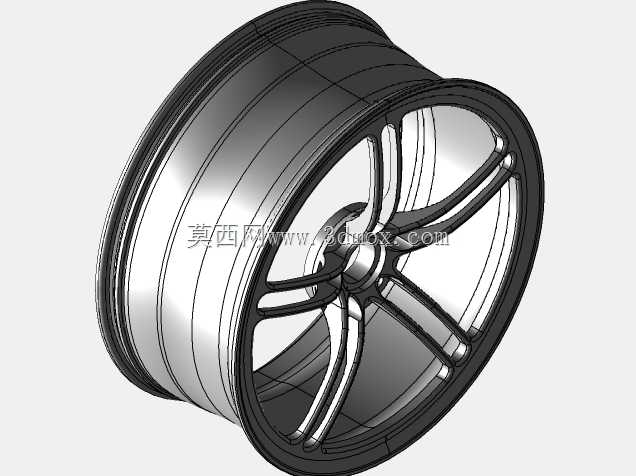

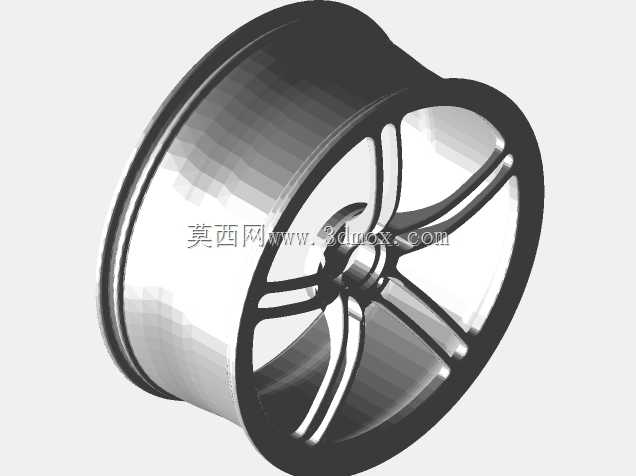

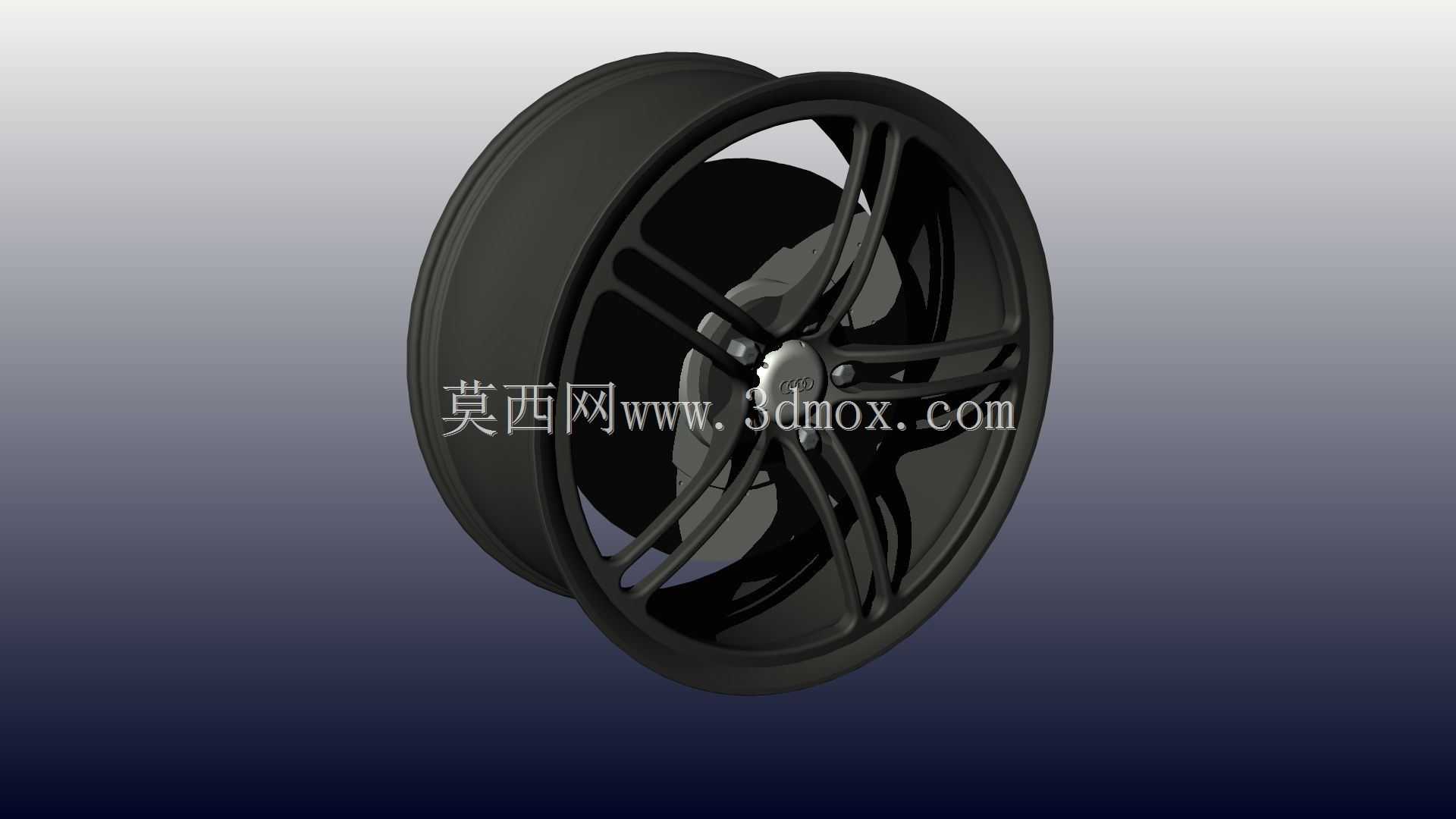

奥迪R8运动款乘用车辐条式轮辋结构

　　在高性能乘用车辆的行走系统设计中，轮辋作为连接轮胎与车桥的核心承载部件，其结构合理性直接影响整车的操控表现、簧下质量控制以及行驶安全冗余。本次呈现的辐条式轮辋结构，面向大马力运动车型的使用场景设计，匹配宽基低扁平比运动轮胎，适配大尺寸制动卡钳与通风刹车盘的安装空间，可满足高速过弯、急加速、重制动等极端工况下的载荷传递需求。

　　从实际装车的应用场景来看，这类多辐条轮辋多用于高性能运动跑车、改装升级乘用车辆，轮辋的轮缘部分采用加厚圆弧过渡设计，在轮胎拆装过程中可避免硬接触造成的涂层损伤，同时在车辆高速过坑洼路面时，轮缘的加强结构能降低轮胎脱圈、轮辋变形的风险。轮辋的中心安装面设置有精准的定位止口，与车桥轮毂的轴头配合时可保证同轴度，避免高速行驶时出现车轮抖动的问题；安装孔位按照乘用车通用的孔距标准排布，孔位周边做了局部增厚处理，分散螺栓紧固时的压应力，避免长期交变载荷下孔位出现开裂。

　　设计过程中，辐条的排布采用了不等宽流线型布局，并非单纯追求外观视觉效果，每根辐条的截面都经过受力优化，靠近轮心的位置截面厚度更大，向轮缘延伸时逐渐收窄，在保证整体抗弯、抗扭强度的前提下，尽可能削减非必要的材料余量，以此降低簧下质量——对于高性能车辆而言，簧下质量每降低1kg，带来的操控响应提升效果远高于簧上质量的同幅度减重，同时更开放的辐条间隙可以为制动系统提供充足的通风空间，带走连续制动产生的热量，避免制动热衰减。

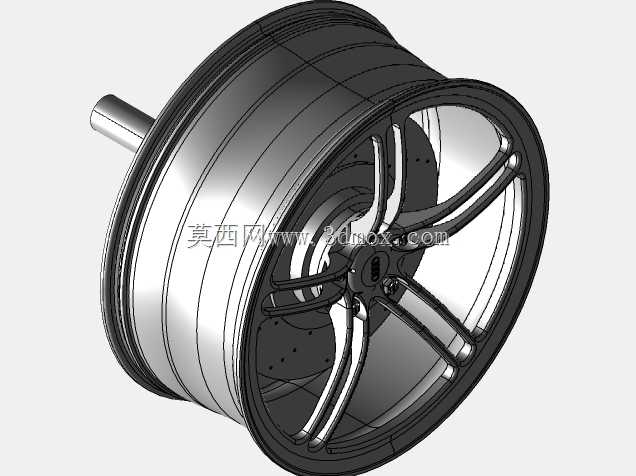

　　从安装边界来看，轮辋的偏距设计经过匹配校核，装车后轮胎外沿与翼子板的间隙控制在合理范围，不会出现转向时轮胎剐蹭翼子板内衬的问题；轮辋中心的避让空腔尺寸足够容纳大尺寸多活塞制动卡钳，即便后期升级更大直径的刹车盘，也无需额外加装轮距垫片，避免了垫片带来的螺栓受力剪切风险。轮辋的轮槽深度符合无内胎轮胎的装配标准，轮胎充气后可通过胎圈与轮缘的紧密贴合实现密封，无需额外加装内胎，降低高速行驶时内胎摩擦生热带来的爆胎隐患。

　　在细节结构处理上，辐条与轮辋本体的连接位置全部采用大圆角过渡，避免应力集中，在车辆经过颠簸路面、承受冲击载荷时，应力可以顺着圆角均匀分散，不会在连接位置出现应力断裂的问题；轮辋的气门嘴安装孔设置在两根辐条之间的位置，既方便后期充气操作，也避免气门嘴被辐条遮挡，同时孔位周边做了翻边加强，防止长期使用后孔位出现锈蚀开裂。这类轮辋结构在建模过程中，需要重点控制轮缘的轮廓度、安装面的平面度以及孔位的位置度，这些形位公差直接影响装车后的动平衡表现，若公差控制不当，即便做了动平衡配重，高速行驶时仍可能出现方向盘抖动的问题。

　　不同于普通家用车的封闭式轮辋，这种多辐条开放结构在日常使用中也更便于清理刹车粉尘，不会出现粉尘在轮辋内部堆积难以清理的问题，同时镂空结构在车辆行驶时可以形成导流气流，持续为制动系统散热，在赛道连续驾驶的场景下，这种散热优势会体现得尤为明显，能让制动系统始终保持稳定的工作状态。轮辋的载荷设计按照整车满载时的单轮最大载荷乘以安全系数校核，即便在连续弯道侧向载荷达到最大值时，轮辋的变形量也控制在弹性变形范围内，不会出现塑性变形影响行驶安全。
