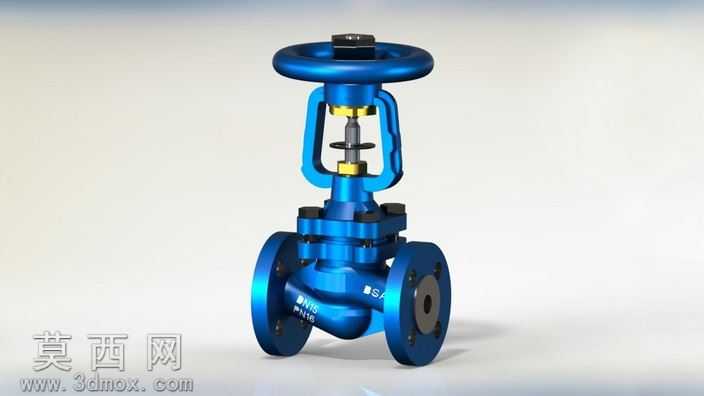

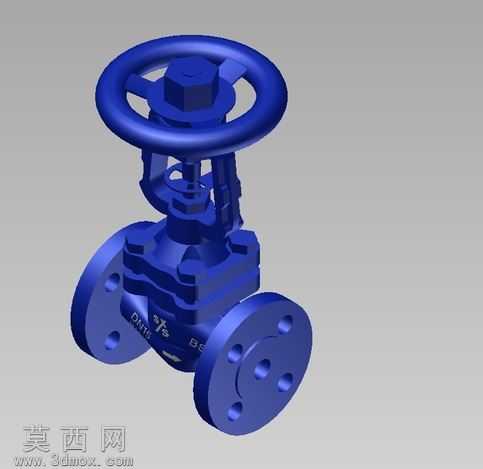

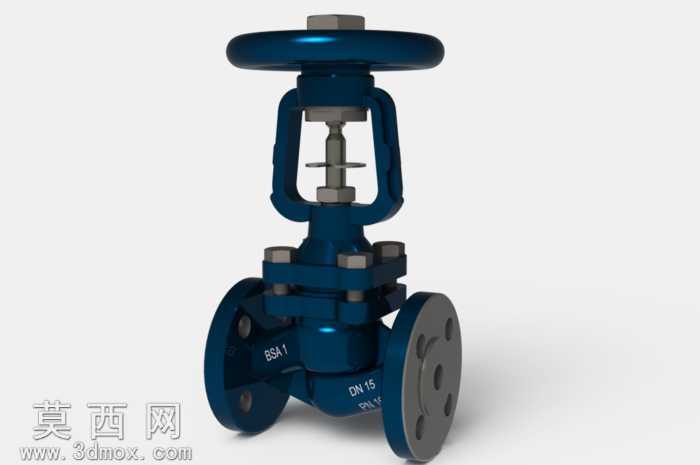

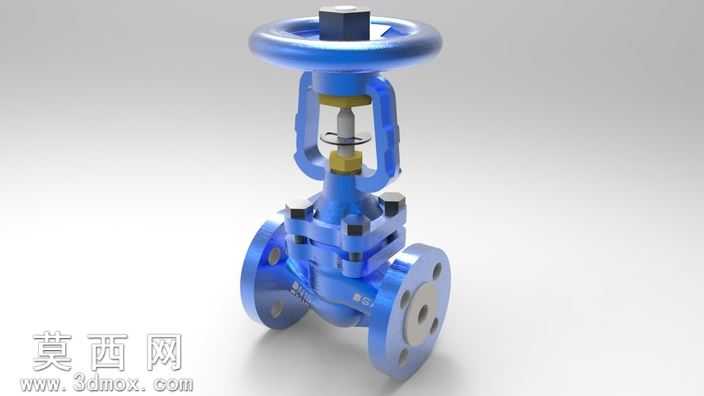

DN15PN16法兰式波纹管截止阀三维结构设计

本作品为DN15PN16规格波纹管阀的三维参数化建模成果，建模过程严格遵循工业阀门设计规范与公称通径、公称压力的对应标准，完整还原了该类波纹管截止阀的全部装配结构与零件细节。建模阶段首先梳理阀门的层级装配逻辑，从核心的波纹管密封组件入手，依次构建阀杆、阀瓣、阀体、阀盖、手轮、连接法兰等独立零件，再通过同轴、面贴合、螺纹配合等装配约束完成整体组装，确保各运动部件的活动行程符合实际工况要求，手轮旋转带动阀杆升降的动作逻辑无干涉。材质渲染阶段针对不同零件的工业应用场景分配对应材质：阀体、阀盖、法兰等承压铸件采用哑光蓝色工业漆材质，还原铸钢阀门的常规涂装效果；手轮采用同色系硬质工程塑料质感，表面添加细微的磨砂纹理提升真实感；阀杆、密封面等关键部件做金属光泽处理，区分出加工面与非加工面的质感差异，波纹管部分还原薄壁金属构件的褶皱结构与金属反光特性，让整体模型的视觉表现贴近工业实物。结构设计上重点突出波纹管阀的密封优势，将波纹管组件作为阀杆与介质之间的动态密封结构，避免传统填料密封易泄漏的问题，法兰连接端严格按照PN16压力等级的法兰尺寸标准设计螺栓孔分布与密封面结构，确保模型可直接对接同规格管路系统的装配验证。设计过程中兼顾了模型的可编辑性，各零件保留完整的建模特征树，关键尺寸如通径、法兰厚度、阀杆行程、手轮直径等均设置参数化关联，可通过修改参数快速适配其他规格的同类型波纹管阀设计，模型同时兼容多款主流三维工程软件的格式导入，可直接用于产品方案展示、装配教学演示、管路系统虚拟装配仿真等场景，结构细节上还还原了阀体上的规格标识刻印、阀盖与阀体的连接螺栓、阀杆顶部的压紧螺母等细小结构，保证模型的工业还原度与工程实用性。
