1寸镀锌内螺纹手动球阀三维设计

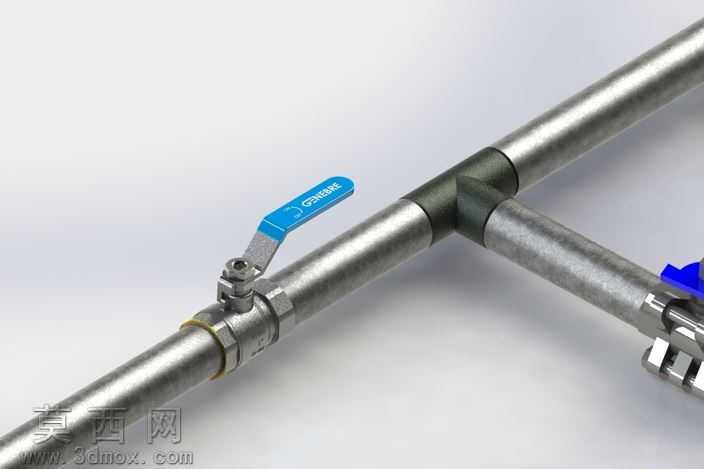

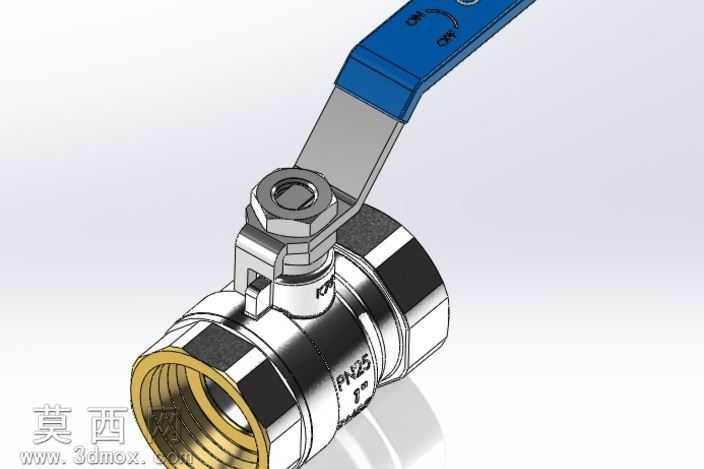

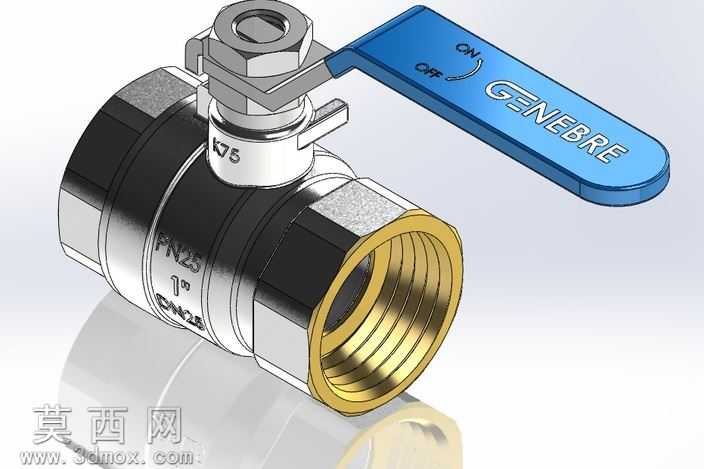

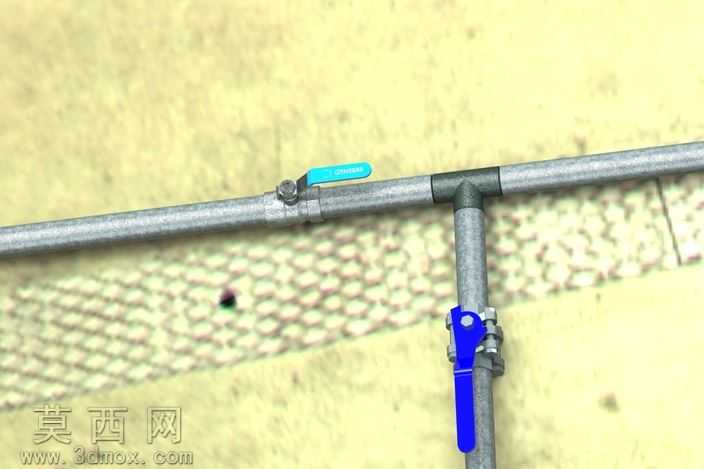

本作品为1寸规格镀锌内螺纹手动球阀的三维数字化模型，建模阶段严格遵循民用管路球阀的实际尺寸规范，以SolidWorks为核心建模工具完成全参数化结构搭建，同时兼容CATIA、KeyCreator等主流三维软件的读取使用需求。建模过程中首先完成核心流道球体的参数绘制，保证球体通孔直径与1寸公称通径完全匹配，球体表面做光滑过渡处理，还原真实球阀的密封贴合面精度；其次搭建阀体主体结构，阀体采用六角外形设计，对应实际安装时的扳手夹持位，两端内螺纹细节完整还原管螺纹的牙型轮廓，螺纹端部做倒角处理，还原真实管件的安装导向结构，阀体内腔预留密封件安装槽位，结构尺寸完全符合行业装配公差要求。模型完整还原了阀杆、压紧螺母、手柄等全部附属结构：阀杆与球体的连接卡位做了精准的限位结构设计，还原阀门90度开关的行程限位逻辑；压紧螺母的外六角、螺纹细节完整呈现，可直观展示阀杆部位的密封压紧装配关系；手柄部分做了贴合人手操作的弧形轮廓设计，表面压印的开关方向标识、品牌字样均通过曲面包覆特征完成制作，细节还原度高。材质与渲染阶段，针对不同部件做了差异化材质赋值：阀体两端内螺纹部位赋予黄铜材质，调整金属粗糙度与反射参数还原铜质螺纹的金属光泽；阀体主体赋予镀锌金属材质，模拟镀锌处理后的哑光银灰色金属质感，表面添加细微的颗粒质感还原镀锌层的真实表面效果；手柄部分赋予蓝色工程塑料材质，添加细微的磨砂质感还原工业塑料手柄的触感；密封部位赋予黑色橡胶材质，调整哑光反射参数还原橡胶件的视觉特征。渲染时采用影棚柔光环境，添加地面反射效果突出金属部件的质感，各部件结构层次清晰，可直观展示球阀的整体外观与装配关系。设计过程中充分考虑民用供水、暖通管路的实际使用场景，所有结构尺寸均参考市面主流同规格球阀的实测数据，模型无结构干涉、无破面缺面问题，既可以作为管路系统设计的配套元件调用，也可作为阀门结构认知、产品展示的数字化素材，完整呈现了手动球阀从外部操作件到内部流道核心件的全部结构逻辑。
