快装式球形灯座抱箍连接件结构设计

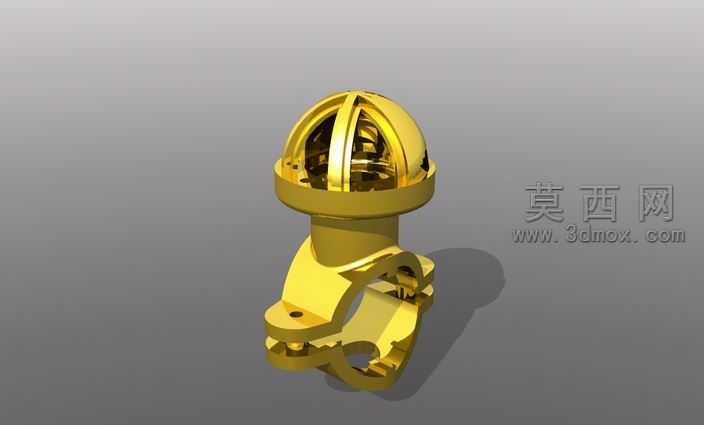

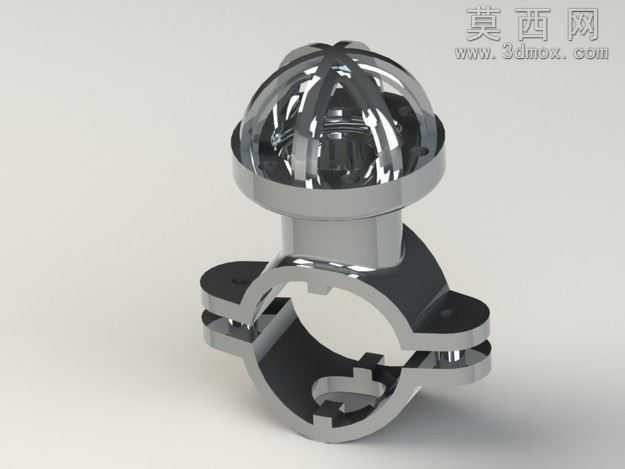

该作品为快装式球形灯座抱箍连接件，整体采用上下分体式组合结构设计，下部为开口式抱箍夹持结构，上部为球形灯罩承载基座，两部分通过短圆柱过渡段实现刚性连接，结构紧凑且功能分区清晰。建模过程采用自底向上的设计逻辑，首先绘制下部抱箍的环形基体轮廓，通过拉伸特征构建抱箍的基础壁厚，随后在抱箍开口两侧延伸出带安装孔的耳板结构，耳板处做圆角过渡处理避免应力集中，抱箍内壁设计有定位卡槽结构，可与被夹持管件外壁的凸起结构配合实现周向限位，防止安装后出现转动偏移。上部球形承载基座采用薄壁环形底座加球形罩的组合结构，环形底座与过渡段采用一体化建模，保证连接强度，球形罩部分通过旋转凸台特征生成基础球面，随后在球面表面设计多道交错的加强筋结构，既提升了球形罩的结构刚性，避免薄壁结构受外力出现变形，又通过筋条的交错排布形成独特的视觉纹理，增强外观辨识度。材质渲染阶段，整体结构主体赋予抛光镀铬金属材质，调整材质的反射率与粗糙度参数，模拟亮面金属的高反光质感，精准还原金属表面的环境反射效果与高光轮廓，球形罩部分采用半透明磨砂玻璃与金属筋条结合的材质设置，玻璃部分调整折射参数与透光率，模拟真实灯罩的柔光透射效果，金属筋条与下部结构材质保持统一，保证整体视觉风格协调一致。结构设计上充分考虑快装使用需求，下部抱箍的开口尺寸略小于被夹持管件的标准外径，安装时通过耳板处的紧固件收紧即可实现抱紧固定，无需复杂的安装工序，上部球形基座的环形边缘做倒角处理，方便球形灯罩的快速对位安装，球形罩与基座之间采用卡扣式配合结构，无需额外粘接或紧固件即可实现固定，大幅提升装配效率。建模过程严格遵循机械设计的尺寸规范，所有配合面预留合理的安装公差，圆角、倒角等工艺结构完全符合实际机加工与注塑生产的工艺要求，不存在无法落地生产的非工艺特征，整体结构在保证连接强度与安装稳定性的前提下，尽可能优化壁厚分布，减少不必要的材料冗余，实现结构轻量化与结构强度的平衡。
