Creality Ender3打印机托架结构件

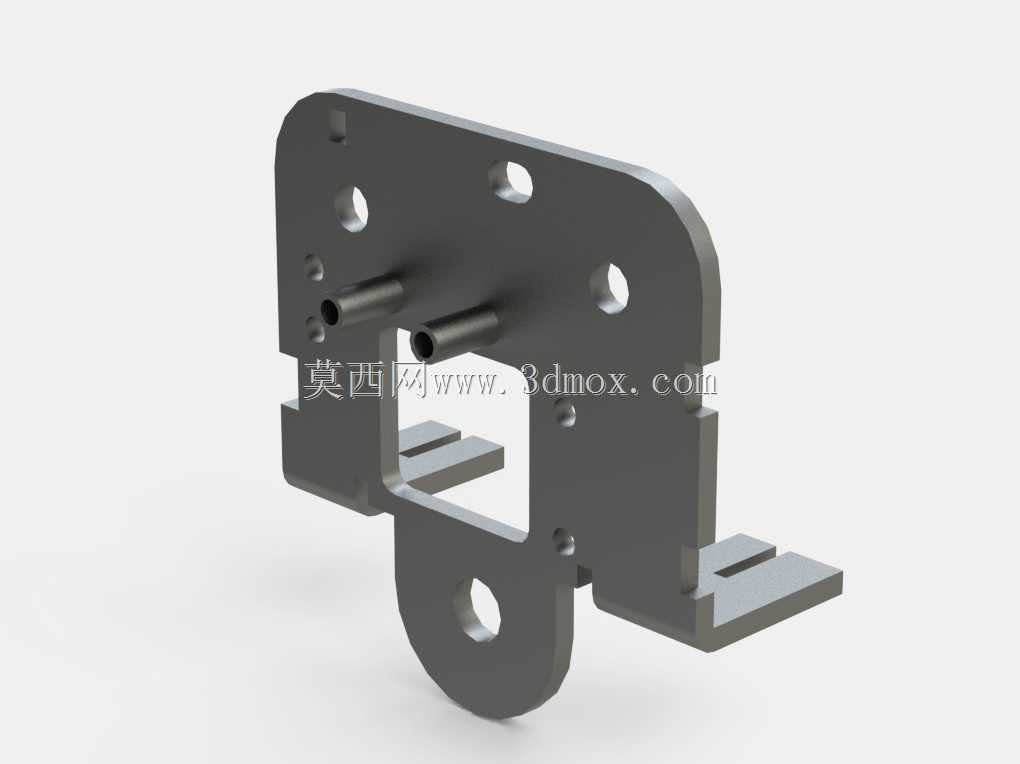

　　在桌面级FDM3D打印设备的结构体系中，这类托架板属于核心运动模组的承载定位部件，主要应用于Creality Ender3系列机型的X轴运动组件与挤出机构的集成安装场景，是衔接挤出头热端组件、X轴滑动导轨、同步带张紧结构的关键连接载体，直接决定打印过程中热端的运动精度与运行稳定性。从实际使用场景来看，该部件安装在设备X轴的运动滑台位置，上方需要固定挤出机的散热风道、自动调平传感器支架，侧面预留的柱形凸台用于穿设导向光轴的限位衬套，下方的开槽结构则用于卡接同步带的固定压块，同时板体上分布的多个不同孔径的通孔，分别对应不同规格的安装螺丝，部分沉孔设计能够避免螺丝头突出干涉运动路径，保证滑台在全行程移动过程中不会与周边框架、线缆产生剐蹭。

　　在设计思路上，该结构件充分考虑了桌面级设备的轻量化与刚性平衡需求，主体采用平板式折弯延伸结构，没有冗余的加厚设计，在受力集中的导向柱安装位置做了局部加厚凸台处理，既能够降低整体零件的重量，减少X轴运动的负载惯量，提升运动响应速度，又能保证安装位置的结构强度，避免长期往复运动出现安装孔位变形、导向柱偏移的问题。板体边缘的圆角处理并非单纯的外观优化，主要是为了避免安装过程中锐边割伤操作人员，同时减少设备运行过程中棱角位置的应力集中，降低长期受振动影响出现开裂的风险。从安装边界来看，该部件的整体轮廓尺寸完全适配Ender3系列机型的X轴滑台安装空间，下方伸出的两个带槽支脚的间距与X轴铝型材滑块的安装孔位完全匹配，

　　不需要额外做打孔改装就能直接替换原厂配件，板体中间的方形镂空区域一方面是为了给热端的散热块预留避让空间，保证热端散热气流能够顺畅流通，避免热量堆积传导到板体上导致其他塑料配件受热变形，另一方面也能进一步减轻零件自重，降低X轴步进电机的驱动负载。在实际装配过程中，该部件的各个安装孔位的位置公差控制在0.1mm以内，能够保证挤出头的安装垂直度，避免出现喷嘴与打印平台不平行导致的打印件首层粘附不良、层纹错位等常见问题，侧面的导向柱凸台的同轴度也做了针对性设计，保证穿入的导向光轴能够顺畅滑动，不会出现卡滞、晃动的情况，直接影响打印过程中Z轴方向的定位精度，减少打印件出现层错、振纹的概率。不同于市面上通用的改装托架板，

　　这个结构件的开槽位置完全适配原厂的同步带固定尺寸，不需要用户额外裁剪同步带或者加装转接件，替换安装的流程非常简便，同时板体下方的挂耳结构预留了理线卡扣的安装位置，能够将挤出头的加热线、热敏电阻线、风扇线材规整固定，避免运动过程中线材反复弯折出现断裂，或者线材垂落剐蹭打印件的问题。在功能特性上，该结构件同时承担了定位、承载、避让、走线固定多个作用，没有多余的功能冗余，所有结构特征都服务于实际的装配与运行需求，比如板体上的小直径定位孔，用于安装自动调平传感器的固定支架，孔位的位置精度能够保证传感器的探测点与喷嘴的位置偏差控制在允许范围内，确保自动调平的补偿数据准确，不需要用户在固件中做过多的偏移量调整。对于三维建模从业者来说，这类结构件的建模过程需要重点关注各个安装特征的位置度公差，尤其是导向柱、安装孔、同步带卡槽的相对位置，必须和原厂的装配尺寸完全匹配，同时要考虑注塑或者3D打印生产过程中的工艺可行性，比如凸台的拔模角度、壁厚的均匀性，避免生产过程中出现缩痕、翘曲变形，导致零件无法正常装配使用。在设备长期运行的场景下，这类托架板会持续受到X轴往复运动的惯性冲击、热端传导的温度影响，所以结构设计上在各个连接位置都做了圆角过渡，减少应力集中点，提升零件的疲劳寿命，避免长期使用后出现开裂、变形的问题，保证设备的长期运行精度。
