GT1749S涡轮增压器压气机结构设计

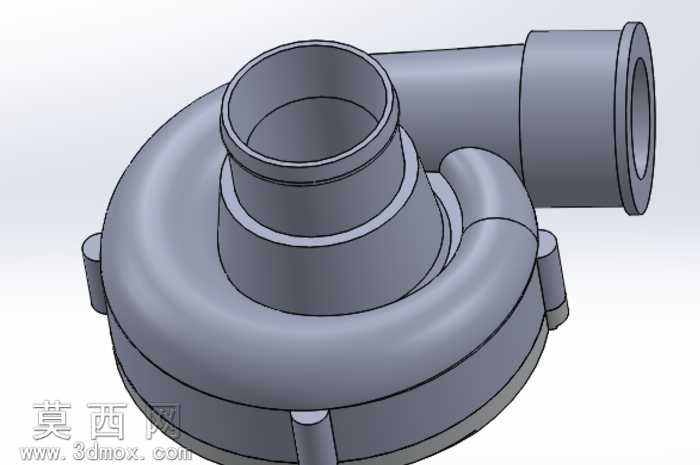

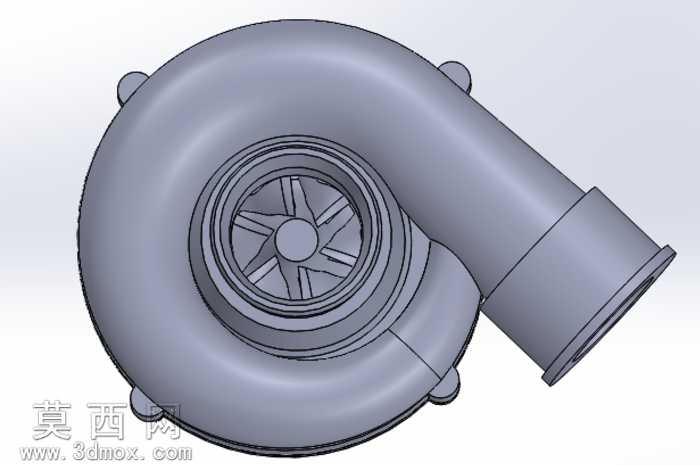

本作品为GT1749S型号涡轮增压器配套压气机的三维结构设计，建模过程严格参照该型号增压器的实物测绘尺寸与气动设计参数完成，整体还原了压气机段的完整装配结构。建模阶段首先梳理压气机的核心组成逻辑，依次完成压气机叶轮、无叶扩压段、蜗壳流道、进气连接法兰、出气连接端口、壳体安装凸耳等核心部件的特征构建：叶轮部分采用参数化草图绘制叶片型线，通过曲面放样、圆周阵列完成六片主叶片与分流叶片的一体化建模，精准还原叶片前缘后掠、尾缘收敛的气动造型，保证流道截面的顺滑过渡；蜗壳部分采用变截面螺旋流道设计，通过多截面扫掠结合布尔运算完成壳体实体构建，还原了蜗壳从进气端到出气端截面逐步扩张的流道特征，同时在壳体外壁设计了四个对称分布的安装凸耳，用于增压器总成的装配固定；进出气端口分别按照标准管路连接尺寸设计法兰与对接止口，保证接口的装配兼容性。材质渲染阶段针对不同部件匹配对应工业材质属性：压气机叶轮匹配铸铝材质，添加细微的铸造肌理与哑光金属质感，还原铝合金压铸件的真实外观；蜗壳壳体匹配铸铁材质，添加高温氧化形成的深灰哑光质感与细微的表面粗糙度，贴合涡轮增压器实际工作环境下的部件外观特征；连接法兰端面添加机加工后的亮面金属质感，区分铸造面与机加工面的视觉差异。结构设计上充分考量压气机的工作逻辑，叶轮与蜗壳内壁预留了合理的装配间隙，避免工作状态下叶轮高速旋转与壳体发生剐蹭，蜗壳的流道曲率经过反复调整，保证气流从叶轮进入扩压段后能够顺畅完成动能到压力能的转换，进气端的导流结构做了顺滑过渡处理，降低进气阻力。整个建模过程以还原真实压气机的结构特征与气动布局为核心，所有特征均采用可编辑的参数化建模方式构建，既保证了外观与实物的高度一致性，也为后续的气动仿真、结构强度校核提供了可用的三维模型基础，完整呈现了车用涡轮增压器压气机段的典型结构设计特点。
