Arduino开发板集成安装基座支架

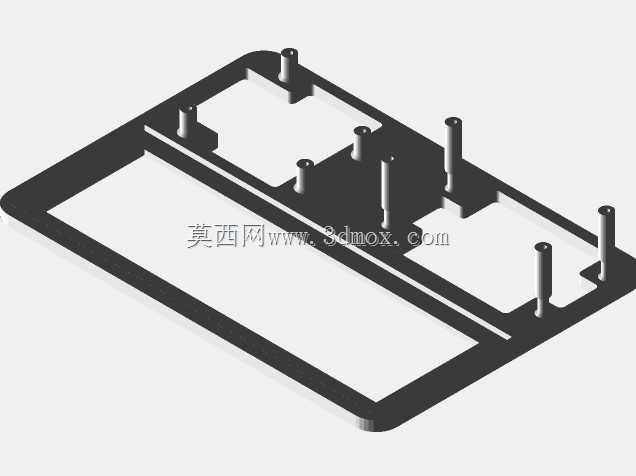

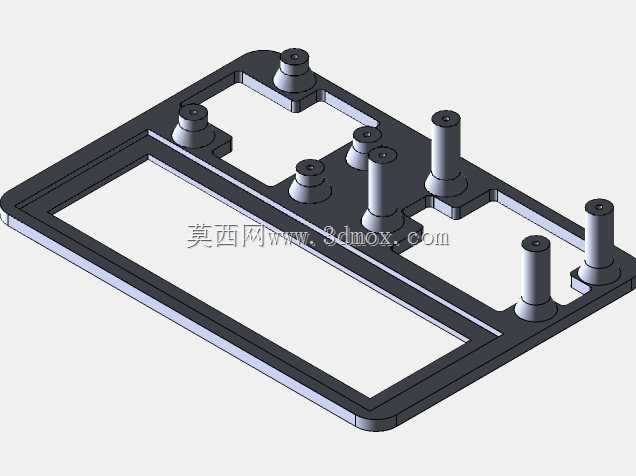

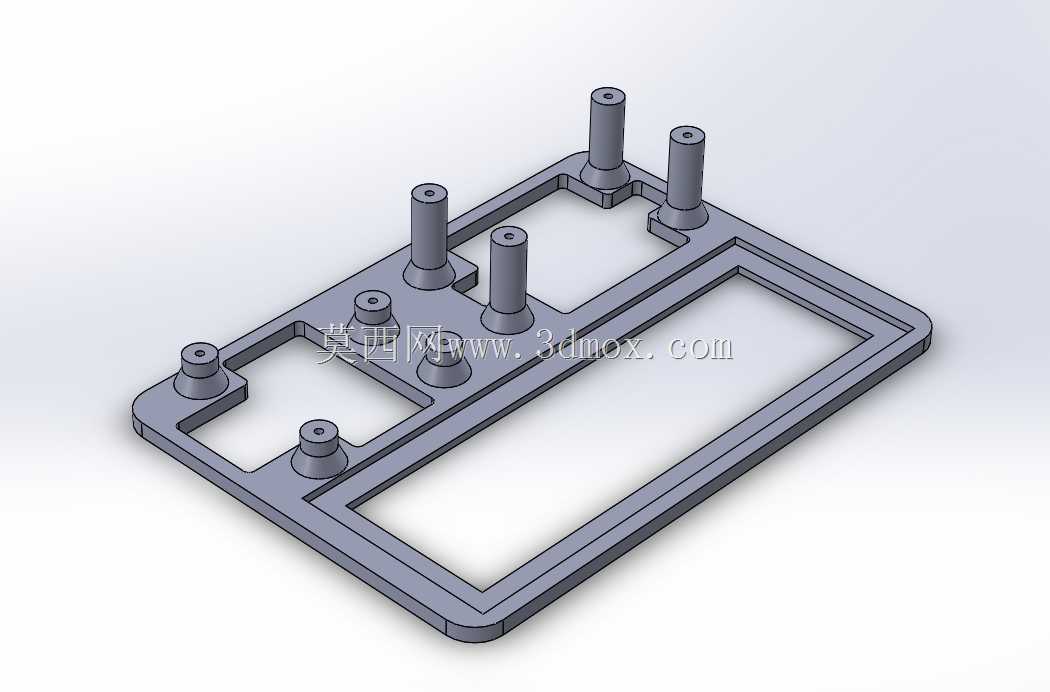

　　在嵌入式开发、电子原型验证的日常工作场景中，零散的开发板、显示屏、面包板往往会因为没有统一的固定载体，出现接线拉扯松脱、元件移位磕碰、桌面布线杂乱的问题，这款集成式安装基座正是针对这类实操痛点设计的承载结构。从实际使用场景来看，它既可以用于个人开发者的桌面实验台搭建，也能作为学生电子课程设计、小型创客项目的硬件承载底座，甚至在小型工业原型设备的前期验证阶段，也能作为临时硬件固定结构使用，避免开发阶段反复调整硬件位置带来的接线故障。

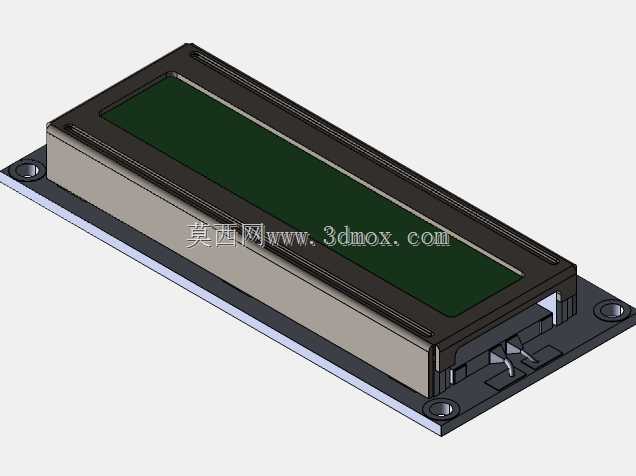

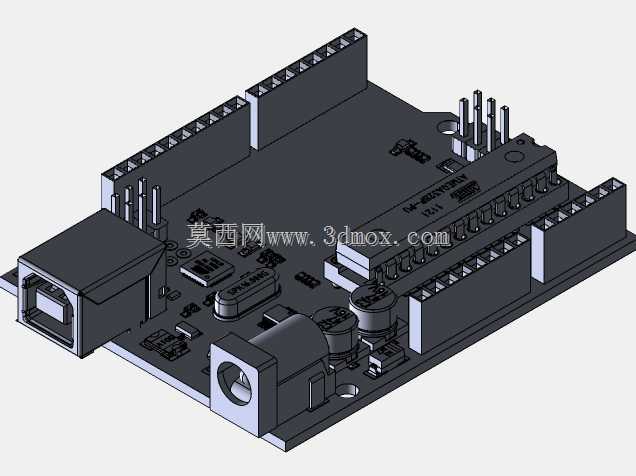

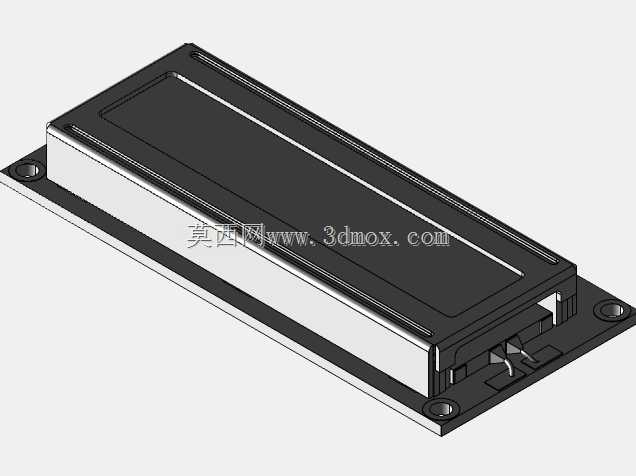

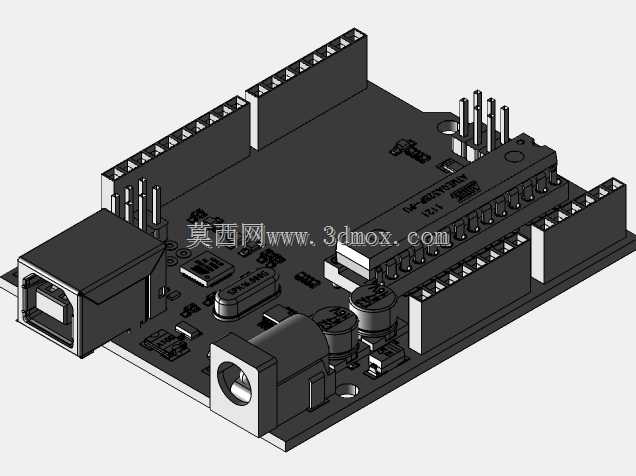

　　这款支架的核心功能是实现三类常用电子元件的一体化集成固定，上层预留的安装位可以直接适配标准尺寸的Arduino UNO开发板，四个角的支撑柱采用与开发板安装孔位完全匹配的间距设计，安装时不需要额外打孔，直接通过常规的M3螺丝就能完成开发板的锁紧固定，支撑柱的高度经过实际测算，预留了足够的接线空间，开发板下方的USB接口、电源接口、排针引脚都不会被基座遮挡，插拔线材时不会和底座产生干涉。紧邻开发板的上层安装位专门适配16x2字符型LCD显示屏，安装位的边框做了下沉式台阶设计，显示屏嵌入后表面和支撑柱顶面齐平，既可以防止显示屏滑动移位，也能避免屏幕表面被其他物件刮花，屏幕的排线可以顺着支撑柱之间的空隙引到下方的面包板区域，走线路径短且不会出现弯折过度的问题。

　　基座下半部分的大尺寸镂空区域是标准半面包板的安装位，镂空边框的内尺寸完全匹配常规半尺寸面包板的外形公差，面包板嵌入后不会出现左右晃动的情况，镂空设计一方面可以减轻整个支架的整体重量，另一方面也能减少3D打印时的材料消耗，同时面包板下方的镂空空间可以容纳多余的跳线、杜邦线接头，避免线材堆积在面包板下方导致安装不平整。整个基座的底板边缘做了圆角过渡处理，没有尖锐的棱角，日常拿取时不会划伤手部，底板的厚度经过受力验证，即使在三个安装位都装满元件的情况下，也不会出现中部下弯变形的问题，四个角的底部可以根据使用需求粘贴防滑橡胶垫，放置在光滑桌面时不会轻易滑动。

　　从设计思路上看，这款支架没有采用一体化封闭的盒体结构，而是采用了框架式的分层承载设计，所有元件的安装位都做了开放式处理，一方面是为了适配3D打印的工艺特性，减少打印过程中的支撑材料使用，降低打印失败的概率，打印完成后不需要做大量的支撑去除打磨工作，简单去除毛边就能直接使用；另一方面开放式的结构也方便开发者随时调整接线、更换元件，不需要拆卸整个基座就能完成硬件的调试更换。安装边界方面，整个基座的外形尺寸控制在常规桌面摆放的合理范围内，长度方向预留了足够的手部操作空间，宽度不会占用过多的桌面面积，上层支撑柱的高度统一，所有安装位的顶面保持在同一水平高度，接线时线材的弯折角度都处于合理范围内，不会出现线材过度弯折导致的内部铜芯断裂问题。

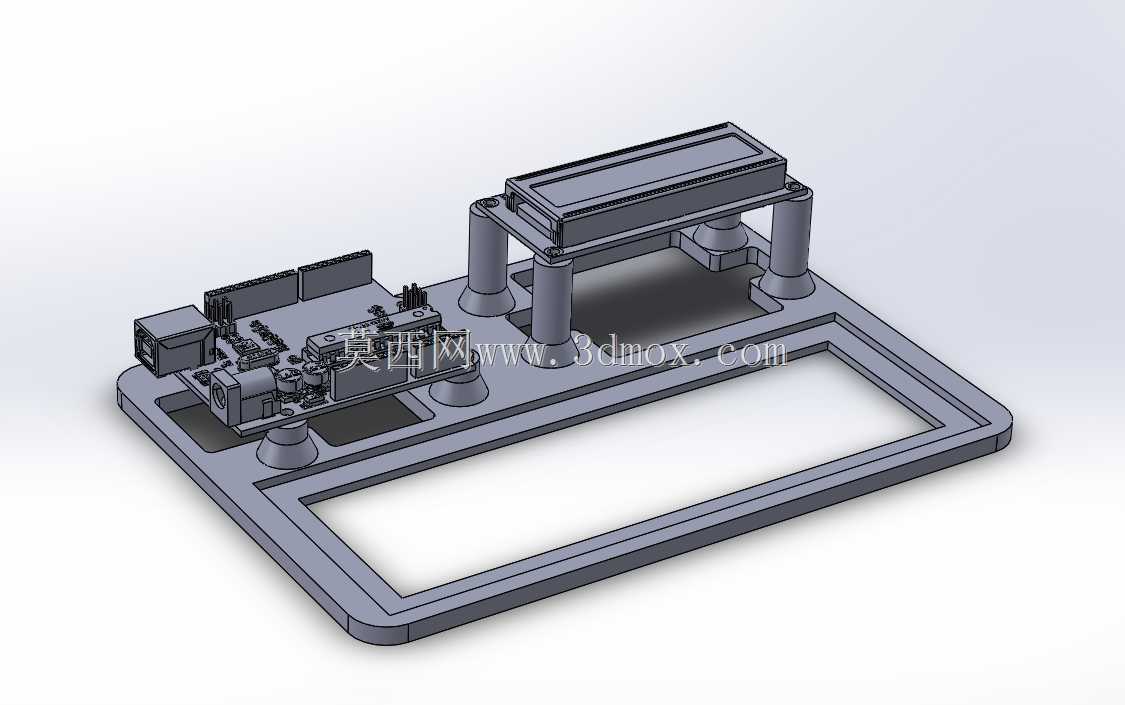

　　在实际使用过程中，这款支架可以将原本零散分布在桌面的三个核心元件整合为一个整体，移动整个实验平台时不需要逐个收拾元件，直接端起基座就能转移，不会出现接线松脱、元件掉落的情况。对于需要反复调试接线的开发场景来说，固定的元件位置也能让开发者快速找到对应的接口，减少因为元件移位导致的接线错误，提升原型开发的效率。支架的所有安装孔位、定位尺寸都经过实际装配件验证，不存在孔位偏移、尺寸不匹配的问题，打印完成后可以直接投入使用，不需要二次修改尺寸。
