带液压驱动的剪叉式升降搬运小车结构

　　这款剪叉式升降搬运小车的三维结构，核心面向车间内小吨位物料的短距离转运与工位高度匹配场景，常见于机加工车间工序间工件转运、仓储区域轻型货物堆高取放、装配线旁物料高度适配作业，解决传统固定高度手推车无法匹配不同工位作业高度、人工搬抬重物易产生劳损的实际问题。设备整体采用脚踏液压活塞作为动力输出单元，无需外接电源或气源，依靠人力踩踏液压踏板即可驱动剪叉机构平稳抬升台面，卸压阀开启后台面可依靠自重缓慢回落，全程升降速度可控，避免物料滑落风险。

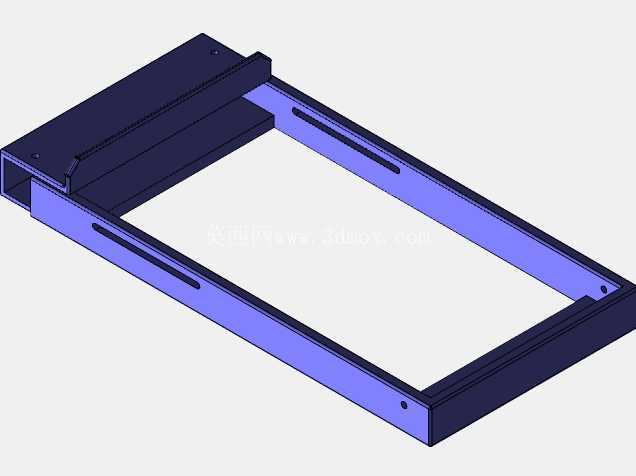

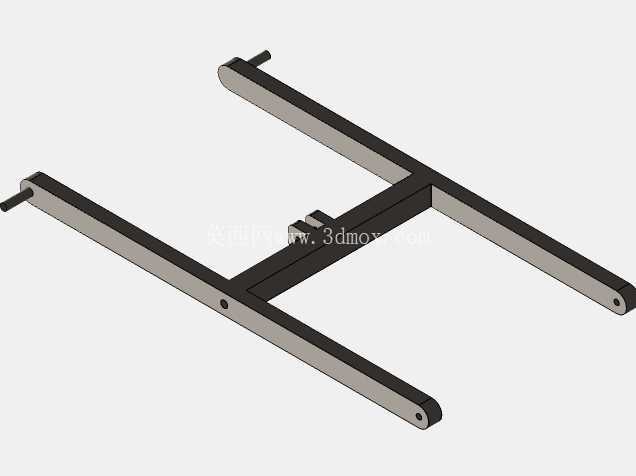

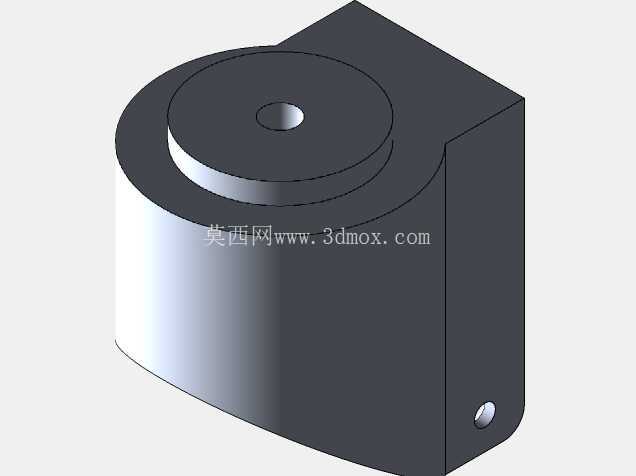

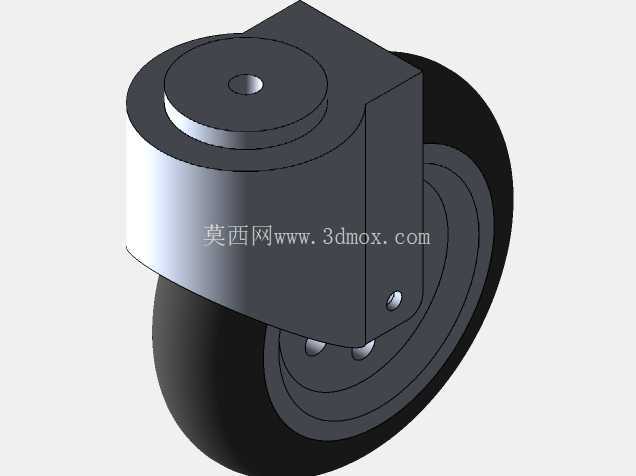

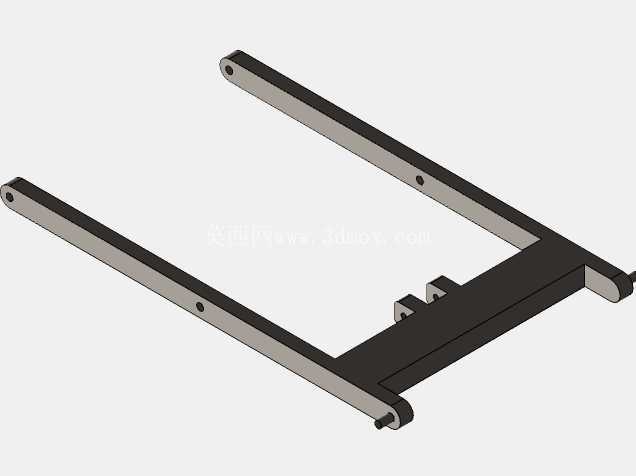

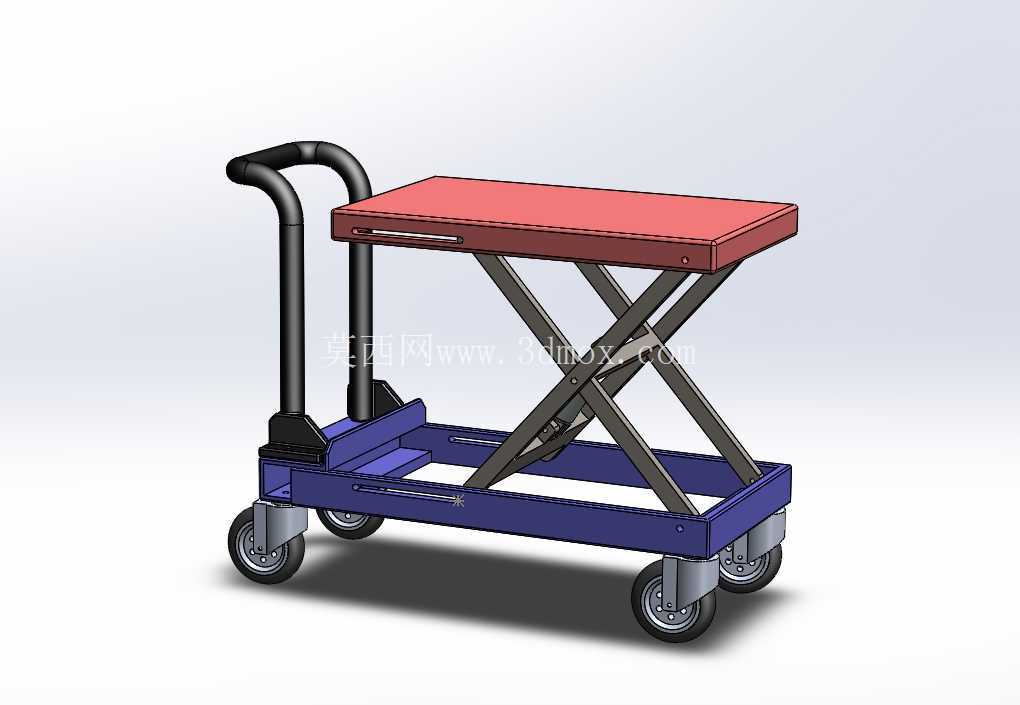

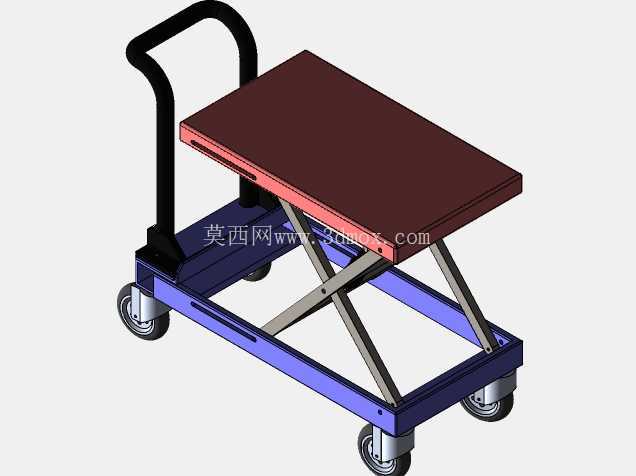

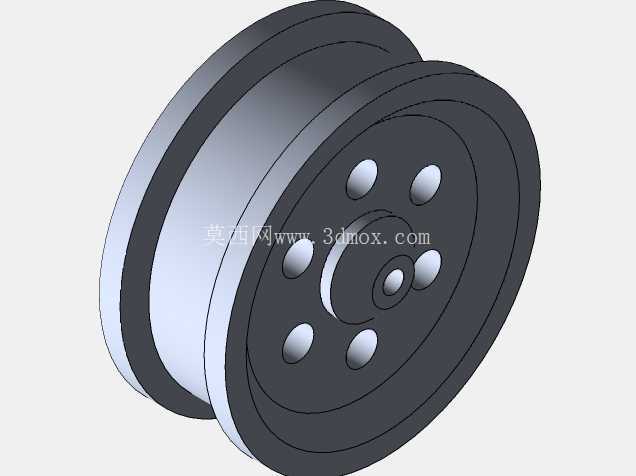

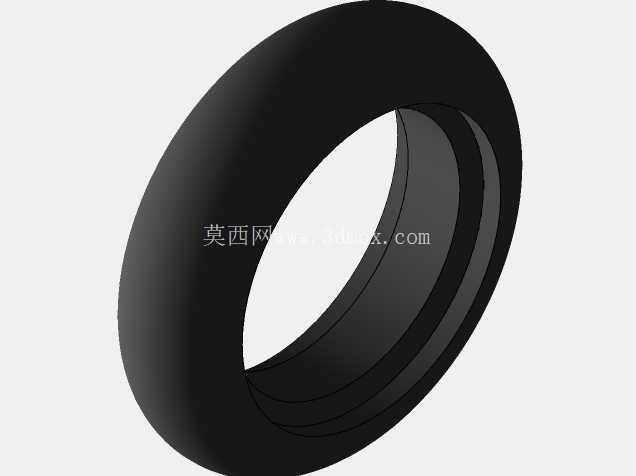

　　从结构设计逻辑来看，底部车架采用型钢焊接成型框架结构，四个角点安装带刹车的万向脚轮，其中靠近推手的两个脚轮为万向轮带刹车结构，远离推手的两个脚轮为定向轮，兼顾推行时的转向灵活性与停靠作业时的位置稳定性，推手采用弯管一体成型结构，高度设置符合成年人站立推行的人机工程尺寸，握持处做圆弧过渡处理，减少长时间推行的手部压痕。剪叉臂采用对称双组剪杆结构，每组剪杆由两根等长矩形钢通过中间销轴铰接，剪杆下端分别与底部车架的固定铰接座、滑动导轨座连接，上端分别与升降台面的固定铰接座、滑动导轨座连接，液压活塞的缸筒端铰接在底部车架横梁上，活塞杆端铰接在剪叉臂的中间驱动销轴上，这种驱动布置方式可以让液压推力直接作用在剪叉机构的力臂最优位置，降低液压系统的工作压力，同时保证升降过程中台面始终保持水平状态，不会出现倾斜卡滞。

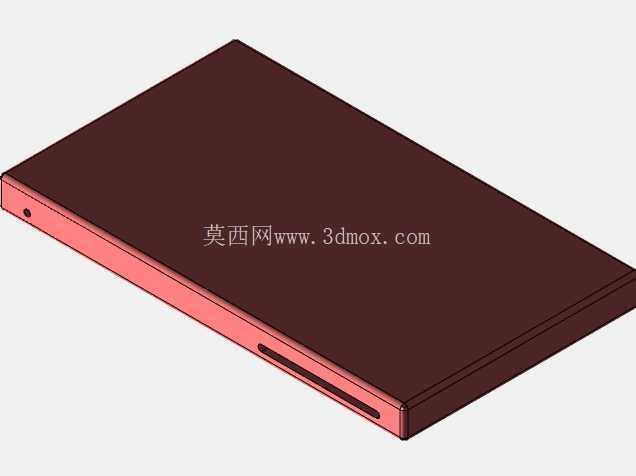

　　升降台面采用花纹钢板折弯成型，四周做折边加强处理，台面边缘预留有绑带安装孔位，可通过绑带固定不规则形状的物料，避免转运过程中物料滑落，台面下方设置有四个限位挡块，当台面下降到最低位置时，挡块与底部车架接触，避免剪叉机构完全收合时出现硬碰撞。从安装边界与尺寸适配角度来看，设备最低高度控制在普通手推车的常规高度范围，可直接推入标准货架的底层取货位，最大升降高度覆盖普通工位操作台到中型货架中层的高度区间，无需额外登高辅助即可完成取放作业，整体宽度适配车间内标准人行通道宽度，可顺利通过设备间的预留通行间隙，转弯半径控制在小范围，在狭窄的工位过道内也可完成转向操作。

　　结构设计中充分考虑了日常维护的便利性，液压单元采用模块化安装方式，通过四个螺栓固定在车架安装座上，出现故障时可整体快速更换，剪叉臂的所有铰接销轴都设置有润滑油嘴，可定期加注润滑脂减少铰接处的磨损，脚轮采用卡簧式安装结构，磨损后无需拆卸车架即可快速更换。在实际使用场景中，这款小车可承载常规轻型机加工零件、工装夹具、包装成箱的标准件，升降过程中剪叉机构的滑动副采用耐磨铜套作为衬套，长期使用也不会出现晃动间隙，保证台面升降的平稳性，推手处设置有液压卸压的控制扳手，操作人员握持推手时即可单手控制台面下降速度，无需弯腰操作，进一步提升作业的便利性。
