迷你遥控推铲作业小车结构设计

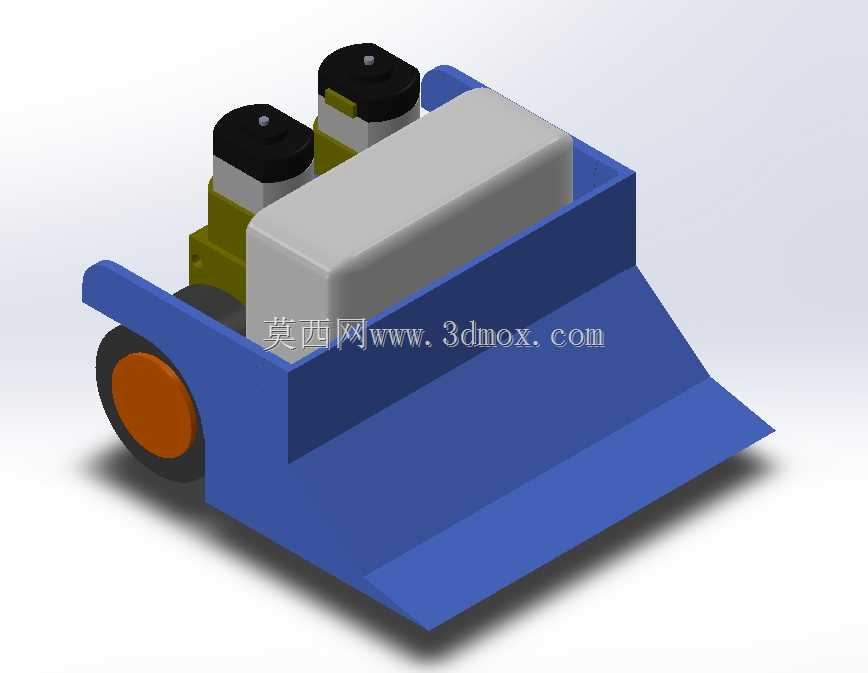

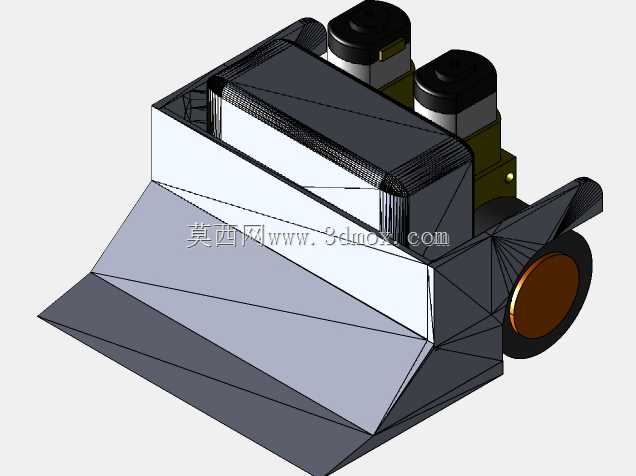

　　这款小型遥控作业小车的设计，最初瞄准的是狭小空间内的轻质物料转运、桌面级物料规整这类场景，比如实验室零散零件归集、小型工坊边角料清理、教学场景下的竞技对抗作业，区别于大型工程推铲设备，它的作业边界被限定在承载1kg以内的轻质散料、小尺寸块状物件，不需要大推力输出，更侧重操控灵活性与狭小空间的通过性。从结构布局来看，整车采用前置推铲、中置电池与控制模块、后置双动力单元的配重方案，推铲采用下倾式平直刃口设计，铲面与水平面保持15度夹角，这个角度是经过多次调试确定的——角度过小会导致铲料时物料容易从铲面滑脱，角度过大则会增加行进阻力，甚至在接触硬质物料时出现车头抬升的情况。推铲与车架采用一体化折弯结构，省去了额外的铰接连接件，

　　既降低了装配复杂度，也能保证铲面在承受侧向力时不会出现连接松旷，毕竟小型设备的连接点过多反而会提升故障概率。行走部分采用单轮单侧驱动的布局，两个驱动轮分别布置在车体后部两侧，前轮位置没有设置额外的转向轮，而是通过两侧轮的差速实现转向，这种设计的优势是转向半径可以做到极小，甚至实现原地回转，刚好匹配狭小作业空间的转向需求，驱动轮外圈采用橡胶材质包覆，增加与接触面的摩擦力，避免在光滑桌面、环氧地坪上出现打滑空转的情况。动力单元采用两个直驱电机布置在车体后部上方，电机输出轴直接与驱动轮连接，省去了齿轮减速、链传动这类中间传动结构，一方面减少了传动过程中的动力损耗，另一方面也降低了整车的装配难度，

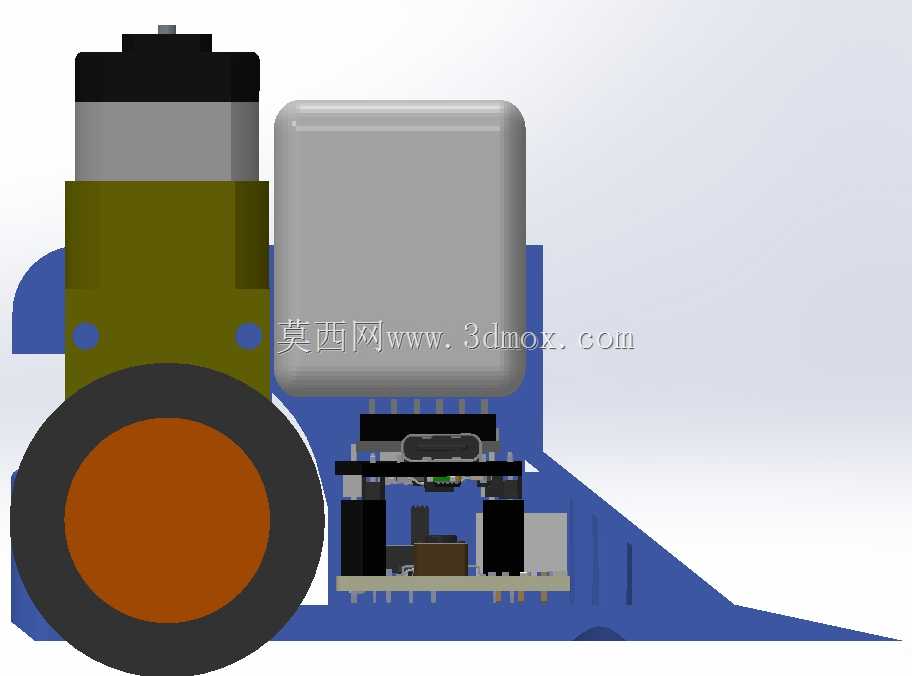

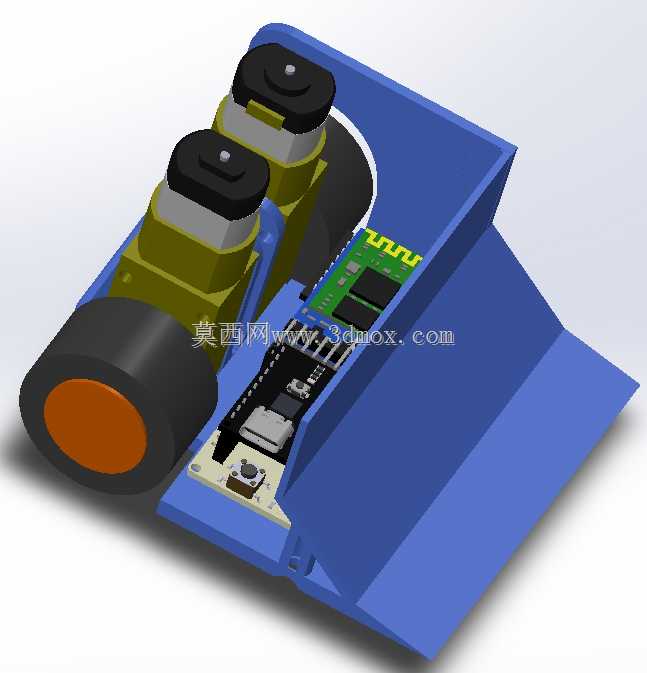

　　电机上方设置的端盖结构既可以保护电机内部绕组不受粉尘侵入，也能作为配重块平衡前置推铲的重量，避免铲料时车头过重导致后部驱动轮抓地力不足。中部的灰色模块是电池与控制板的安装仓，仓体采用下沉式设计，将重量集中在整车的几何中心位置，降低整车重心，在转向、铲料作业时可以减少侧翻风险，仓体与车架采用卡扣式连接，不需要额外螺丝固定，方便后期更换电池、调试控制参数。控制部分搭载arduino控制板搭配hc-05蓝牙模块，可实现10米范围内的无线遥控操作，控制逻辑上设置了前进、后退、差速转向、推铲行进的对应通道，操控逻辑简单，不需要复杂的操作培训即可上手。从安装边界来看，整车的外形尺寸控制在长度180mm、宽度120mm、高度90mm的范围内，

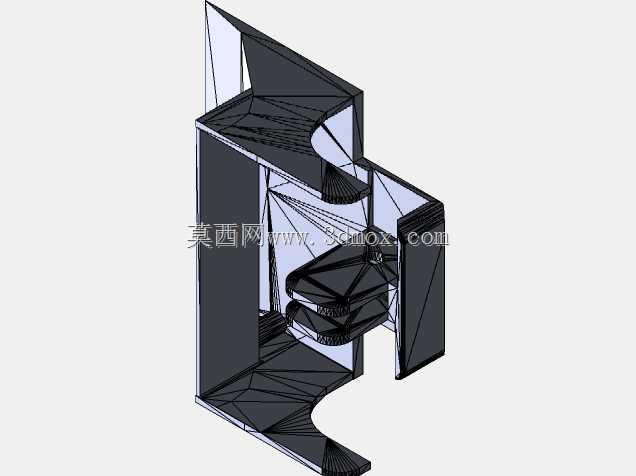

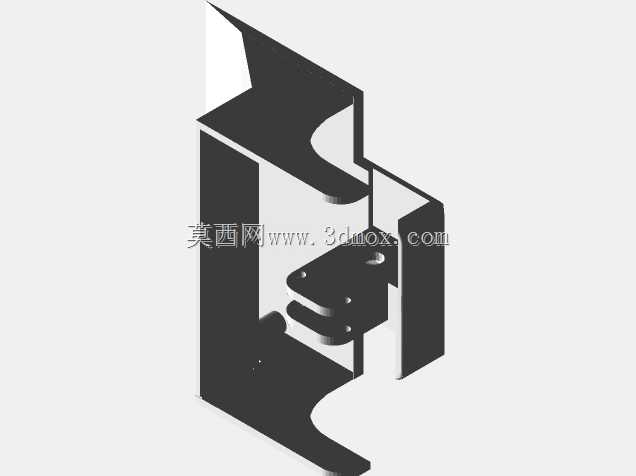

　　所有突出部件都没有超出车体的最大外轮廓，推铲的最前端到驱动轮中心的距离控制在70mm，这个距离既保证了铲料时的力臂长度不会让电机负载过大，也能保证铲取物料时不会因为距离过远导致物料洒落在车体下方。车架整体采用一体式折弯成型的板材结构，没有多余的拼接焊缝，结构刚性足够应对日常作业中的轻微碰撞，毕竟小型作业设备在使用过程中难免会碰到周边障碍物，一体式结构的抗冲击能力远优于拼接式框架。在细节设计上，推铲的两侧设置了高度5mm的挡边，避免铲取散状小颗粒物料时从两侧撒漏，电池仓的侧壁预留了散热槽孔，避免长时间作业时控制板与电池积热，驱动轮的安装位置预留了1mm的轴向窜动间隙，避免加工误差导致轮子卡滞。这款设备的设计思路没有追求复杂的功能堆叠，而是围绕小型化、灵活作业的核心需求，砍掉了不必要的功能结构，把可靠性、易装配性、操控灵活性放在优先位置，既可以作为教学场景下的嵌入式控制、机械结构教学载体，也可以经过简单调整后用于小型场景的轻质物料规整作业，所有结构部件的加工都可以采用常规的板材切割、3D打印工艺实现，不需要特殊的加工设备，后期维护更换部件的成本极低。
