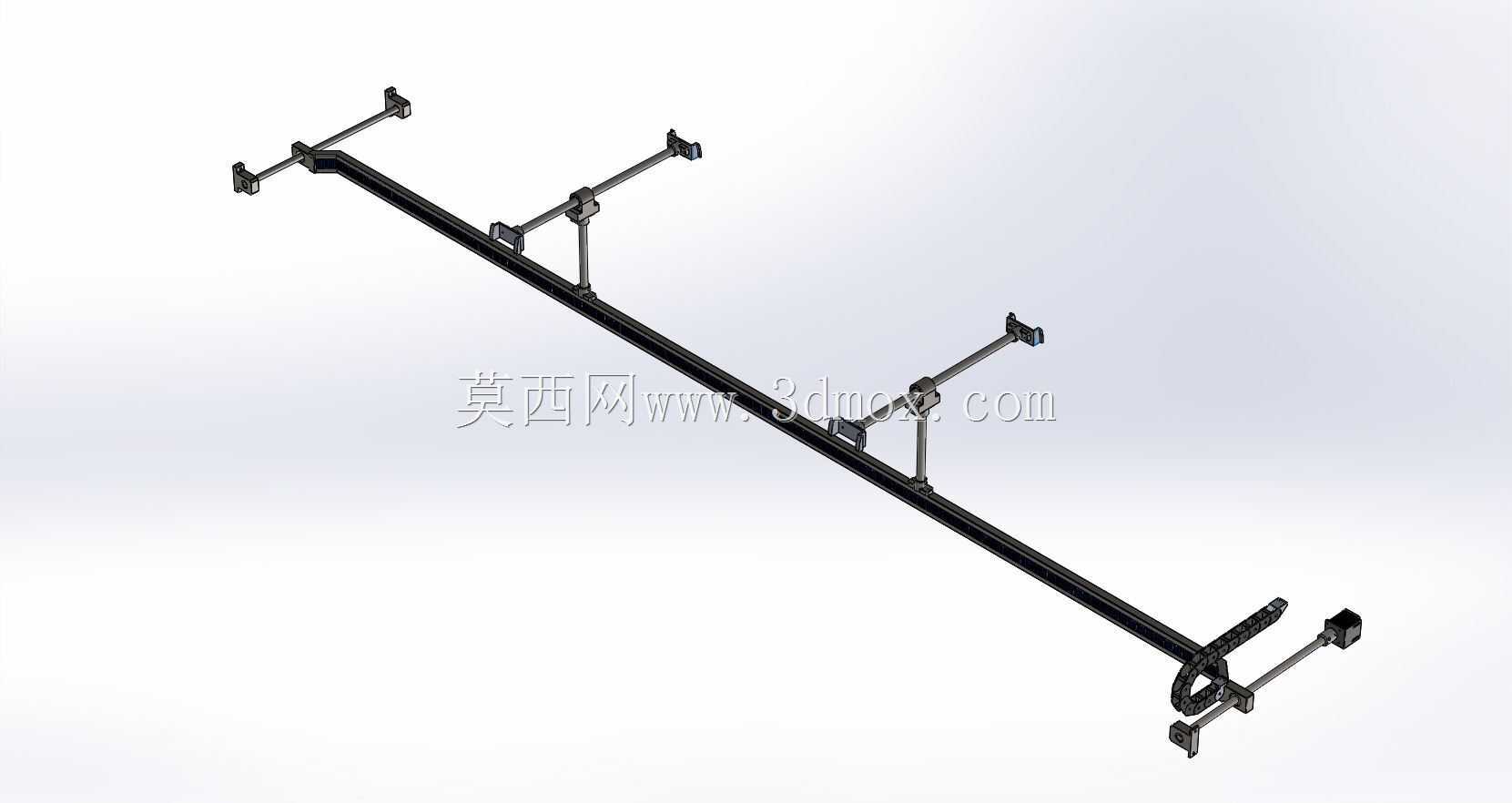

PVT运动机构集成丝杠与能量链结构设计

　　这套PVT运动机构的结构设计，核心围绕铅螺丝机的运动跟踪工况展开，在实际产线应用中，这类机构主要承担高精度位移跟踪的执行功能，适配需要连续轨迹运动控制的加工、检测工位，尤其针对需要同步布设多组柔性管线的运动场景做了针对性优化。从功能实现逻辑来看，机构的运动传递依托丝杠副完成，丝杠作为核心传动部件，选型上匹配了PVT轨迹控制的动态响应要求，在运动过程中可以实现位置、速度、时间三者的平滑插值拟合，避免运动过程中的冲击与顿挫，保障跟踪过程的运动精度，满足铅螺丝机在跟踪作业时的运动平顺性要求，解决了传统传动结构在变轨迹跟踪时容易出现的速度突变、定位偏差问题。

　　设计阶段重点考量了运动过程中的管线容纳问题，配套设计的能量链（拖链）结构，预留了足够的内部容腔空间，可以同时容纳多根移动软管、信号线缆与动力电线，在机构全程运动行程内，能量链可以随动端同步完成弯曲、伸直动作，对内部管线形成可靠的支撑与防护，避免管线在反复弯折过程中出现磨损、拉扯断裂的情况，同时也杜绝了运动过程中管线与周边结构件发生剐蹭干涉的隐患。在安装边界的设定上，整套机构的安装基面预留了标准化的连接孔位，可以直接适配铅螺丝机的主机架安装面，不需要额外做转接板的二次加工，机构的整体外轮廓尺寸经过压缩优化，横向与纵向的安装空间占用控制在常规桌面级加工设备的安装阈值内，不会过多占用产线的布局空间。

　　从结构细节来看，丝杠副的两端支撑采用了固定-支撑的安装形式，既保障了丝杠高速往复运动时的刚性，也抵消了长时间运行产生的热伸长量，避免热变形影响运动精度；能量链的两端分别设置了固定端接头与活动端接头，固定端安装在机构的静止基座上，活动端与运动滑台连接，接头处做了圆角过渡处理，避免管线进出能量链时被锐边割伤。运动滑台的负载安装面做了平面度处理，可以直接搭载执行末端组件，滑台与导轨的配合面设置了防尘结构，能够阻挡加工过程中产生的金属碎屑、粉尘进入传动副内部，延长机构的维护周期。在实际工况适配中，这套机构可以覆盖0-500mm/s的运动速度区间，跟踪定位精度可以控制在0.02mm以内，完全满足铅螺丝机在跟踪作业时的工艺要求，能量链的最小弯曲半径匹配了内置软管与线缆的最小弯折半径要求，在全程往复运动过程中不会对内部管线产生超过允许值的弯折应力，保障气路、电路、信号通路的长期稳定运行。设计过程中还做了运动干涉仿真验证，在全行程范围内，能量链的运动轨迹与丝杠、滑台、基座等结构件均保持足够的安全间隙，不会出现运动卡滞的情况，同时机构的各部件均采用模块化设计，后期维护时可以单独更换丝杠、能量链或者滑台组件，不需要整体拆解机构，降低了现场维护的难度与时间成本。
