模块化组合式GRP储水补水箱三维设计

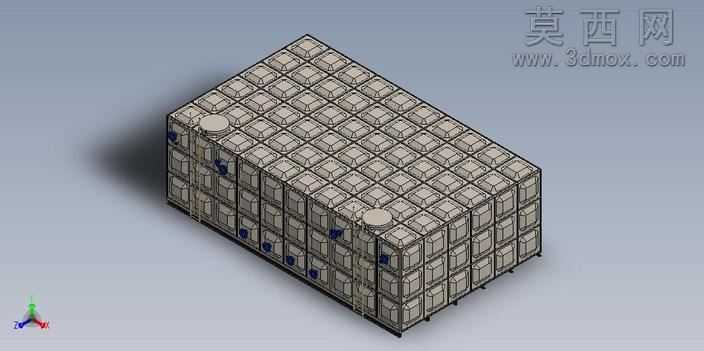

本作品为模块化组合式GRP补水箱三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的装配设计思路，先完成整体储水容积、外形尺寸的参数化定义，再拆分单个标准储水单元模块、外部防护框架、连接紧固部件、进出水接口等独立子零件，逐一完成零件级建模后通过配合约束完成总装配，确保各模块拼接间隙均匀、装配关系符合实际生产安装逻辑。模型渲染阶段针对不同部件赋予对应写实材质，外部防护金属框架赋予哑光喷塑钢材材质，还原金属框架的磨砂质感与结构强度视觉特征，单个储水单元模块赋予食品级GRP玻璃钢材质，呈现复合材料特有的半哑光温润质感，进出水接口、紧固卡扣等部件赋予工程塑料与金属材质区分，通过环境光遮蔽、全局光照渲染参数调整，清晰呈现水箱整体的网格状排布结构与层叠拼接逻辑。结构设计上采用标准化单元矩阵排布形式，将若干独立方形储水单元通过侧边卡扣、顶部密封压盖组合为整体储水腔体，外部配套方形金属防护框架对每个储水单元形成独立承托与限位，避免满水状态下单元模块变形渗漏，顶部预留两个圆形检修与进出水接口，可根据实际安装需求灵活调整接口位置与数量，整体结构兼顾储水容积利用率、安装便捷性与结构稳定性，可适配不同场景的补水、储水使用需求。建模过程中对所有零件的壁厚、卡扣配合尺寸、框架型材规格均做了符合行业规范的参数化定义，可直接根据实际项目需求调整单元模块数量，快速生成不同容积规格的补水箱模型，无需重新从零搭建结构，大幅提升同类型产品的设计改型效率，模型整体结构无干涉、无破面，可直接用于后续工程出图、装配模拟、渲染展示等多个设计环节。
