FRC机器人开放式网状无线电安装笼结构

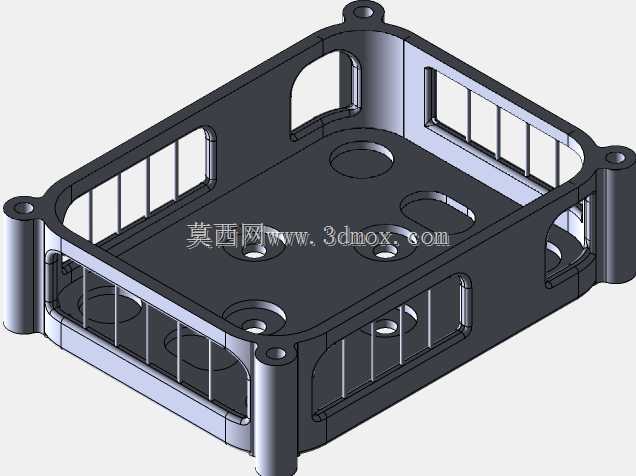

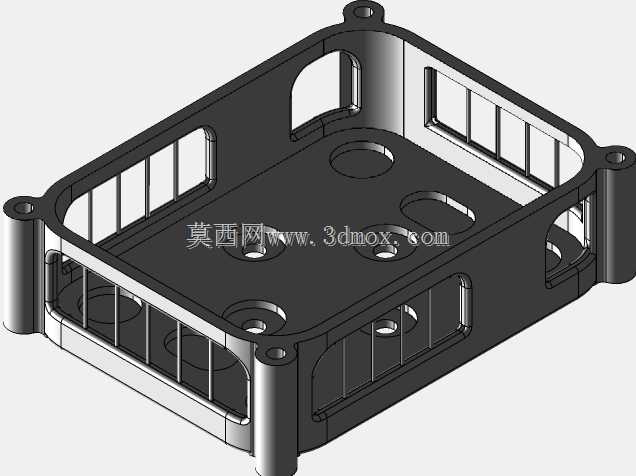

　　在FRC机器人赛事的整机搭建环节里，无线电模块的安装一直是结构设计中需要兼顾多维度需求的细节点——赛事场景下机器人需要承受高速移动、机构碰撞、急停换向带来的持续振动，同时无线电模块本身需要保证信号无遮挡、散热通畅，还要满足快速拆装维护的需求，这款开放式网状安装笼正是针对这些实际工况做的针对性结构设计。从实际使用场景来看，这款安装笼适配OM5P-AC型号的无线电模块，整体采用框式镂空的网状结构，四周的格栅筋条在围合出模块安装腔体的同时，不会对无线电信号的收发形成金属遮挡，相比封闭式安装壳，信号传输的衰减量可以控制在赛事要求的阈值内，同时镂空结构能让模块在长时间高功率工作时，借助机器人移动过程中的气流完成自然散热，

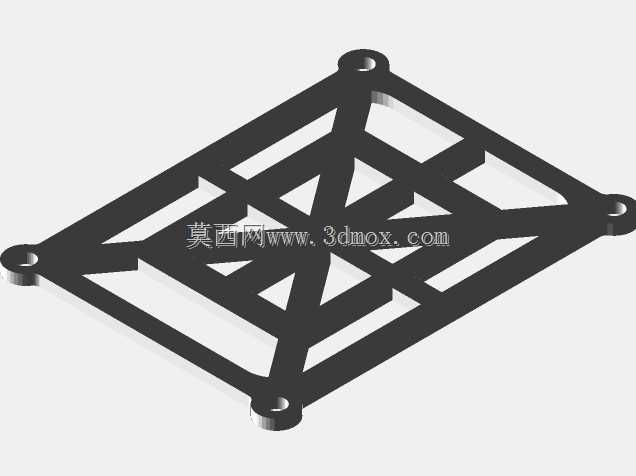

　　避免密闭空间内积热导致的模块工作不稳定。设计过程中首先确定了安装边界：腔体内部尺寸完全贴合无线电模块的外形轮廓，预留了0.2mm的装配间隙，既可以保证模块顺利放入，又不会因为间隙过大在振动工况下出现模块窜动；笼体四角设置的带孔安装耳，是匹配FRC机器人常用的铝型材安装孔距设计的，安装耳上的通孔可以直接穿入标准紧固件，固定在机器人的主控层支架或者上层框架上，不需要额外做转接件，能有效减少整机的装配零件数量。笼体底部的平面上设置了多个定位凸台与安装孔位，对应无线电模块本身的固定孔位，模块放入后可以直接通过螺丝从底部锁紧，不需要额外的压片或者绑带固定，装配步骤更简洁，同时底部的凸台可以将模块本体抬离笼体底面1.5mm，

　　避免模块底部的电路部分直接接触金属笼体造成短路风险，也能给底部的接线预留出走线空间。笼体侧壁的格栅筋条采用等距排布，筋条宽度2mm，间距8mm，这个尺寸比例经过反复验证：既可以保证侧壁的结构强度，在机器人受到侧向碰撞时，筋条能承受足够的冲击力不会断裂变形，保护内部的无线电模块不受撞击，又能最大化镂空面积，保证信号与散热的需求。笼体两端的开口结构是专门针对走线设计的，无线电模块的电源线、网线可以从两端的开口直接引出，顺着笼体外侧的走线槽固定到机器人的线束通道里，不会出现线束被挤压、弯折半径过小导致的接触不良问题。在安装兼容性上，这款安装笼除了可以直接固定在标准FRC铝型材框架上，也可以通过四角的安装耳适配不同的安装平面，

　　不管是固定在碳纤维板上还是3D打印的自定义支架上，都能保证安装位置的精度，不会因为安装面的差异出现装配干涉。从结构强度的角度考虑，笼体的所有棱边都做了R1的圆角处理，避免装配过程中锐边划伤操作人员或者损坏线束，筋条与底面、安装耳的连接位置都做了加强筋过渡，减少3D打印过程中的应力集中问题，打印完成后不需要额外做太多后处理就可以直接投入使用。实际赛事测试中，这款安装笼在机器人完成全赛事周期的对抗、移动任务后，内部的无线电模块没有出现松动、信号中断、过热宕机的问题，网状结构也没有因为碰撞出现明显的变形，相比传统的封闭式安装座或者简易绑带固定的方式，可靠性有明显提升，同时镂空结构也能有效降低整体重量，符合FRC机器人对整机重量控制的要求。在日常的机器人调试维护中，只需要松开底部的两颗固定螺丝就可以将无线电模块取出，不需要拆卸整个安装笼，调试效率更高，笼体本身的结构没有易损的薄壁或者细小结构，重复拆装也不会出现结构损坏的问题，可以适配多赛季的重复使用需求。
