FRC机器人RoboRio笼式防护安装支架

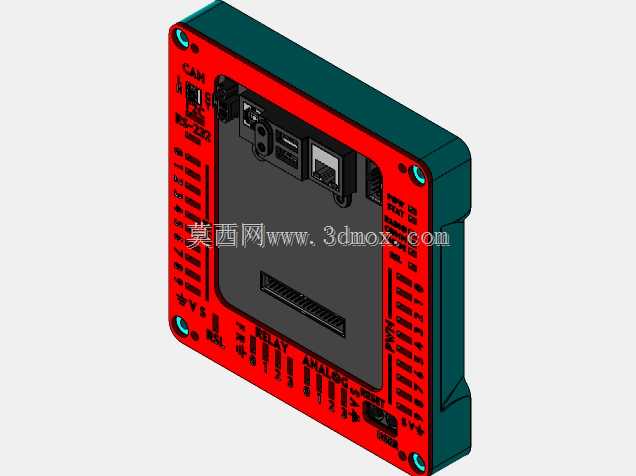

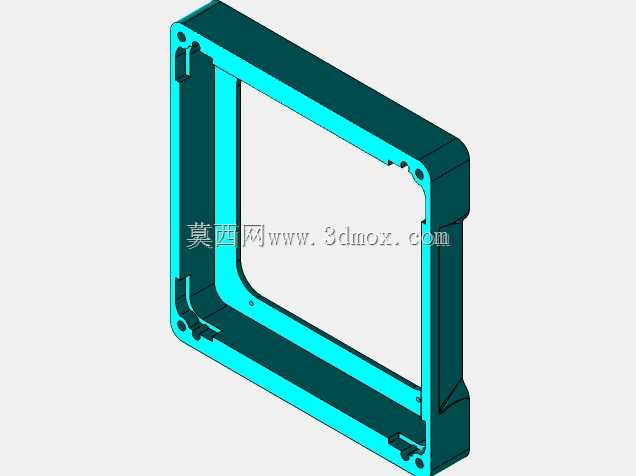

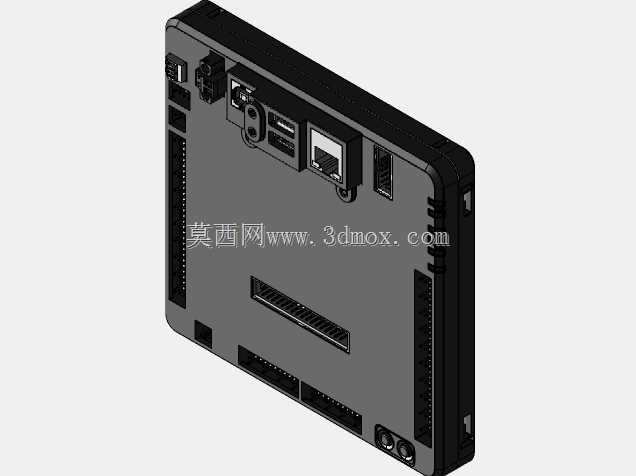

　　在青少年机器人竞赛的备赛场景里，RoboRio作为FRC参赛机器人的核心控制单元，其安装可靠性直接决定了整机运行的稳定性——赛场内机器人需要完成快速冲撞、举升、越障等高强度动作，常规的裸装固定方式很容易让控制板受到飞射的零件碎屑撞击、线缆拉扯或是碰撞形变带来的损伤，这款笼状支架正是针对这类赛场实际痛点开发的安装防护结构。整个结构拆分为底座与上盖两个独立部分，底座承担核心的承载与定位功能，设计时完全贴合RoboRio控制板的外轮廓边界，预留了所有接口的对位避让空间，包括以太网接口、USB端口、电源接线端子以及各类信号扩展接口，安装后不需要额外调整线缆走向，所有外接插头都能顺畅插接，不会出现结构件遮挡接口的问题。

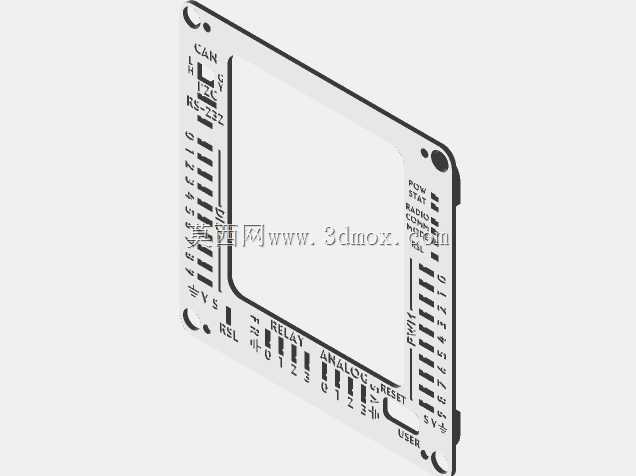

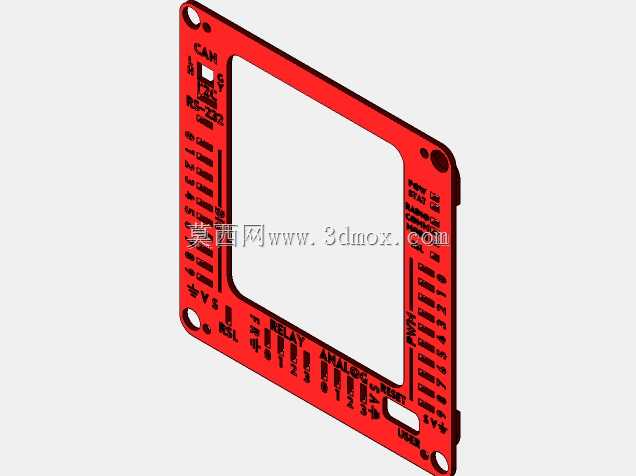

　　底座的安装孔位完全匹配RoboRio板载的固定孔距，同时在支架外侧延伸出带安装孔的凸耳，凸耳上的通孔可以直接通过螺栓固定在机器人的主控舱安装板上，安装边界充分考虑了FRC机器人常用的铝型材框架间距，不需要额外做转接件就能完成固定，能有效减少备赛时的零件加工工作量。上盖部分采用半包围的笼式结构，并非完全密封的壳体，侧面预留了密集的通风格栅，RoboRio在长时间高负载运行时会产生一定热量，格栅结构可以保证舱内空气流通，避免核心控制板因为积热出现运行不稳定的情况；同时笼式的肋条结构可以在控制板上方形成刚性防护层，当机器人发生碰撞或是有零件脱落砸向主控区域时，肋条可以先承接冲击力，避免外力直接作用在控制板的电子元件上。

　　整个支架的结构壁厚针对3D打印工艺做了适配优化，没有设计过大的悬空结构，打印时不需要添加过多支撑，打印完成后只需要简单去除支撑毛刺就能完成装配，底座与上盖之间采用卡扣加螺栓的双重固定方式，日常调试需要插拔SD卡或是调整板载拨码开关时，只需要拧开少量固定螺栓就能掀开上盖，不需要完全拆下整个支架，能大幅提升赛场调试的效率。在实际赛场应用中，这类支架还能起到规整线缆的作用，支架侧面的格栅间隙可以用来固定扎带，将连接到RoboRio的各类信号线、电源线顺着格栅梳理绑扎，避免机器人在快速移动过程中线缆晃动松脱，也能减少线缆被运动机构剐蹭破损的风险。设计时还充分考虑了不同参赛队的改装需求，支架外侧的平面区域预留了少量冗余空间，

　　参赛队可以根据自身机器人的传感器布置需求，在不破坏主体结构强度的前提下自行打孔加装小型固定座，用来固定电压监测模块、信号转接板这类小型附属电子元件，不需要额外设计单独的安装结构。从安装尺寸来看，整个支架装配完成后的外轮廓尺寸略大于RoboRio控制板本身，不会过多占用主控舱的内部空间，对于舱内空间紧张的参赛机器人来说，也可以通过调整外侧凸耳的固定角度，将支架侧装或是倒装在舱体内，适配不同的舱体布局方案。结构的受力部分做了局部加厚处理，尤其是安装凸耳与主体连接的位置，做了圆弧过渡加强，避免机器人受到剧烈冲击时凸耳发生断裂，导致控制板移位。
