倾斜进料式物料输送筛分一体设备

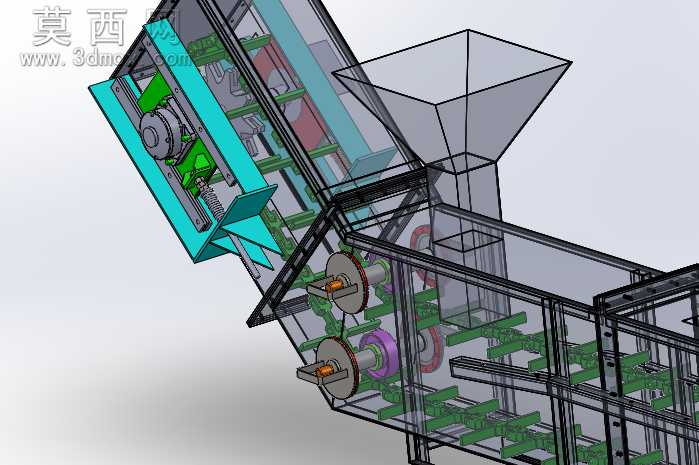

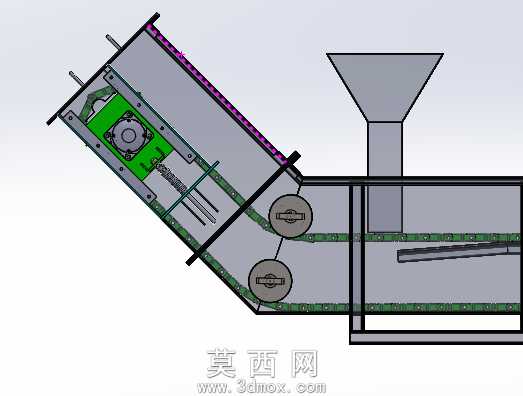

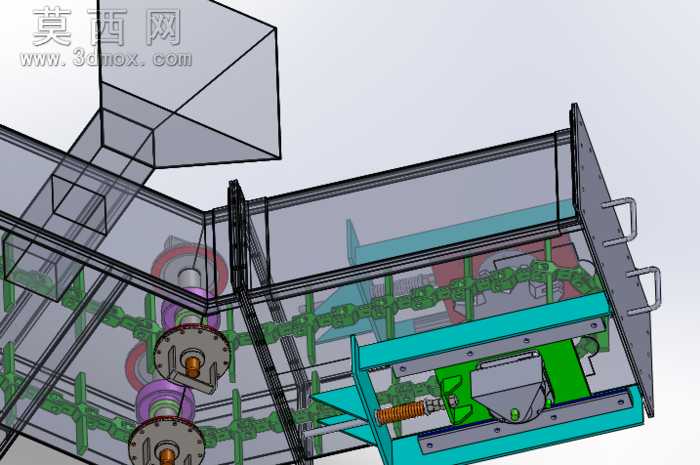

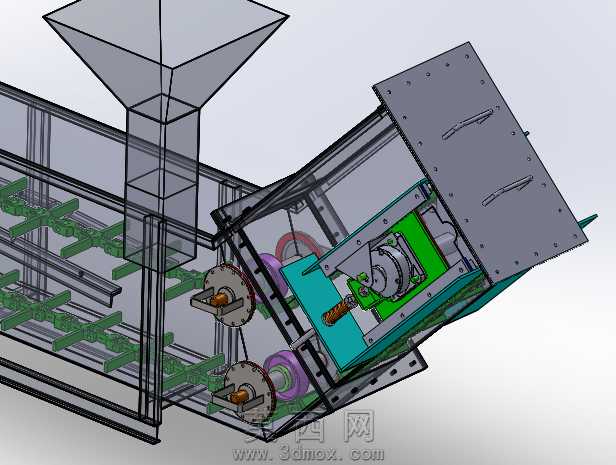

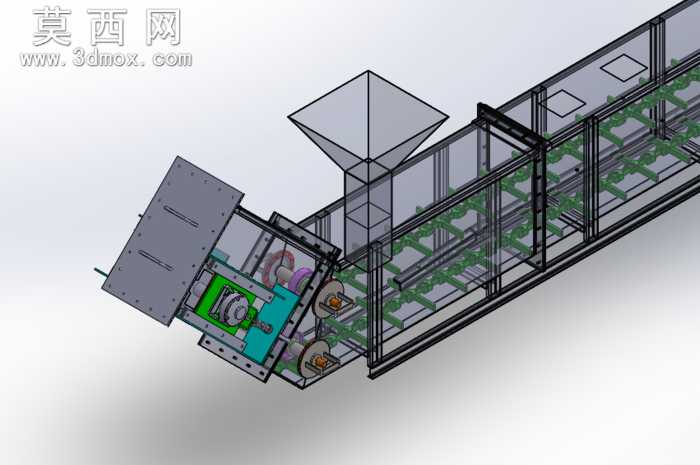

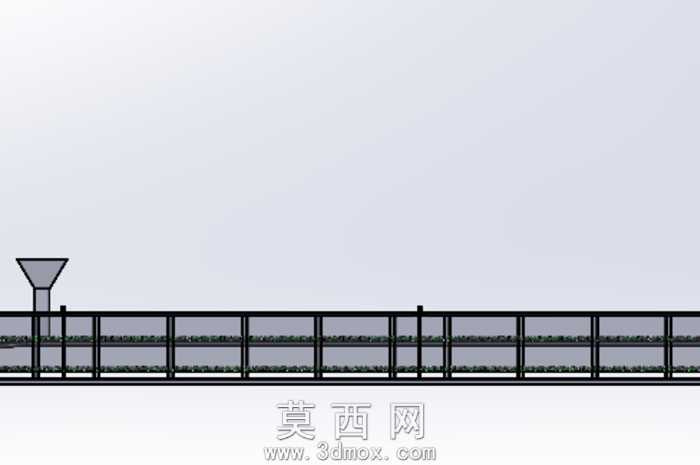

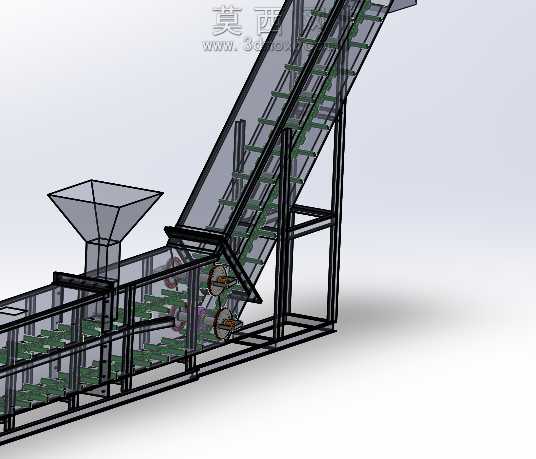

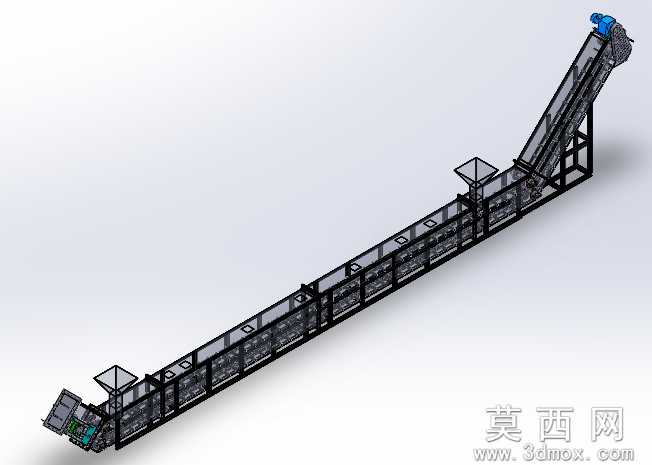

本作品为物料输送筛分一体化设备的三维建模成果，建模过程中严格遵循机械设计通用规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的装配逻辑与运行结构。建模阶段首先搭建整体机架框架，采用标准型材搭建支撑结构，明确各功能模块的安装基准与空间位置，保证整体结构的强度冗余与布局合理性。设备上部设置倒锥形进料料斗，料斗采用薄壁钣金结构建模，出料口精准对接下方水平输送腔，水平输送腔内排布多组带拨料齿的输送链板结构，链板与链轮的啮合关系、传动路径均按照实际传动逻辑搭建，可直观展示物料在水平段的输送过程。设备末端设置倾斜布置的筛分作业腔，腔体采用半剖透明化展示处理，清晰呈现内部的偏心激振机构、筛网固定结构、传动带轮组件，其中激振轴、轴承座、带轮的配合公差在建模中预留合理装配间隙，绿色的筛网安装座、紫色的缓冲减震结构均赋予对应差异化材质，便于区分不同功能部件。渲染阶段对不同部件赋予适配材质：机架采用哑光喷塑金属材质，传动部件采用光亮金属材质，透明观察部分采用半透明亚克力材质，料斗采用磨砂不锈钢材质，通过光影调整突出设备的结构层次，既展示外部整体外观，也清晰呈现内部核心传动与作业结构。设计思路上整合水平输送与倾斜筛分功能，缩短物料处理的设备排布长度，进料段的料斗设计可适配散状物料的均匀进料，倾斜筛分腔的角度经过合理设定，兼顾物料筛分效率与出料顺畅度，整体结构可直接用于设备方案展示、结构优化验证与装配工艺指导，各部件的连接方式、固定点位均完整建模，可直接导出工程图用于生产参考。
