三叶螺旋桨式风扇叶片结构设计作品

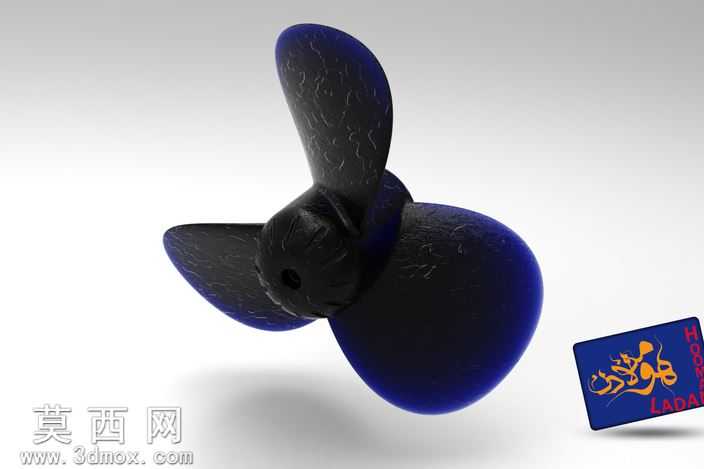

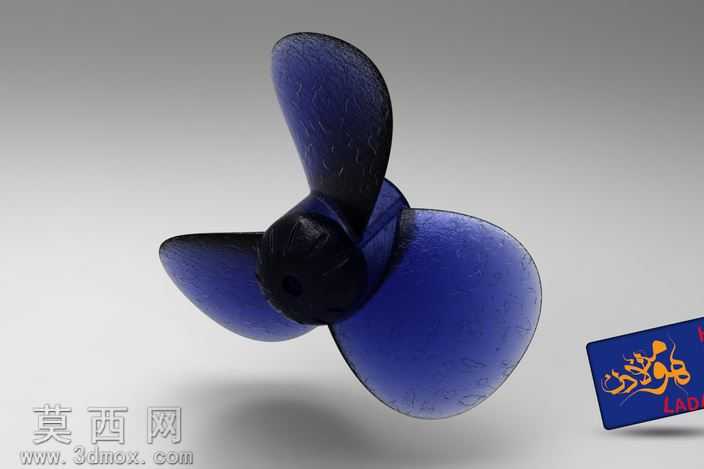

本作品为三叶结构螺旋桨式风扇扇叶三维建模设计，整体建模过程围绕流体力学基础逻辑展开，在三维建模环境中首先完成扇叶中心轮毂的基础特征搭建，轮毂中心预留标准轴接安装孔位，孔壁做适配电机输出轴的公差匹配设计，轮毂外圈做防滑齿状凸起结构，方便后续扇叶与电机轴的装配锁止，避免运转过程中出现打滑移位的问题。三片扇叶采用等夹角120度均匀环布设计，每片扇叶从轮毂连接处向外缘平滑延伸，叶根位置做加厚过渡处理，提升扇叶整体结构强度，避免长期高速运转出现叶根断裂的疲劳损伤；叶身从根部到外缘逐步做厚度递减设计，同时沿扇叶延伸方向设置符合空气动力学的扭转弧度，确保扇叶运转时能够高效切割空气，形成稳定连贯的送风气流，减少运转过程中的风阻损耗与紊流噪音。扇叶表面做细微纹理质感处理，模拟实际工程塑料材质的哑光磨砂表面效果，渲染阶段采用半通透深色工程塑料材质参数，调整材质的反射率与粗糙度参数，还原真实塑料扇叶的半透光边缘质感，扇叶边缘位置做圆弧倒角处理，避免尖锐棱边带来的装配安全隐患，同时减少棱边切割空气产生的高频风噪。建模过程中对每片扇叶做参数化特征关联，通过环形阵列命令完成三片扇叶的均匀排布，确保每片扇叶的安装角度、曲面弧度、尺寸参数完全一致，避免扇叶因参数不均出现动平衡失衡的问题，减少扇叶运转时的抖动情况。整体模型完成后对装配衔接位置做干涉检查，确认轮毂安装孔、扇叶曲面、过渡结构之间不存在特征冲突，可直接导出通用格式用于后续的结构仿真、3D打印验证或者开模生产参考，曲面建模过程中保证曲面的连续性，避免出现破面、褶皱等建模缺陷，确保模型可直接对接后续的工程应用环节。
