复古款便携随身音频播放设备结构设计

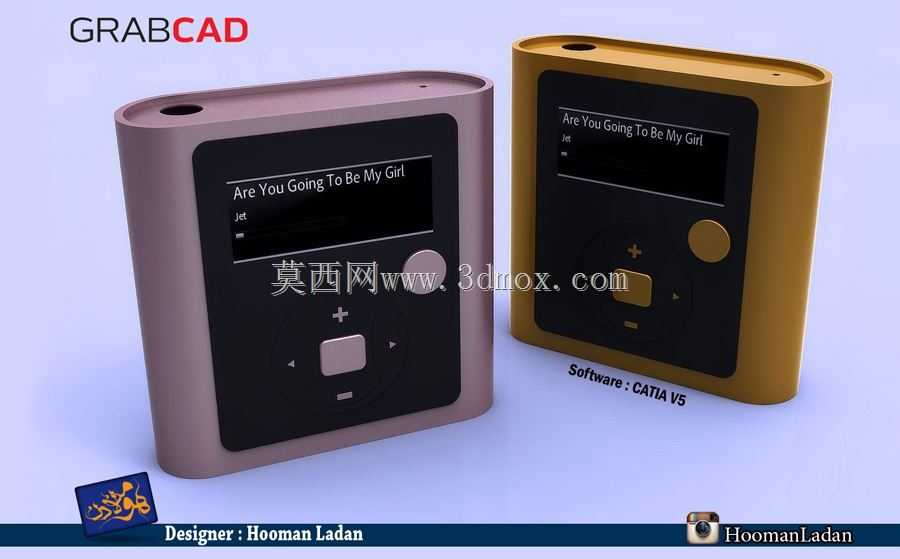

　　这款便携音频播放设备的结构设计，核心围绕单手握持的使用场景展开，整体采用方正带圆角的立式造型，外壳主体做了一体化包裹设计，边缘的圆角曲率经过反复调整，既避免直角硌手的问题，也不会因为圆角过大导致设备放置时容易滑落。设备正面的操作区域做了下沉式的面板设计，黑色操作面板与金属质感的外壳形成视觉分层，屏幕区域位于操作区上方，做了内凹处理，能在日常放置时避免屏幕直接接触桌面产生划痕，屏幕下方的按键布局遵循盲操作逻辑，中心为确认按键，上下左右分布功能与切歌按键，按键的凸起高度控制在1.2mm，按压行程0.8mm，既保证按压的反馈感，也不会因为凸起过高导致放在口袋里误触。设备顶部预留了3.5mm耳机插孔，插孔位置做了加厚的衬套结构，

　　因为日常使用中耳机插头频繁插拔会对壳体产生持续的应力，加厚衬套能分散插拔时的作用力，避免插孔周边壳体开裂。设备背部为平整的平面设计，没有多余的凸起结构，能平稳放置在桌面等平面上，壳体的壁厚控制在1.8mm，采用ABS+PC混合材质的设计参数，既保证外壳的抗冲击性能，也能控制整体重量，单手握持时不会有坠手感。从设计思路上看，这款设备没有追求超薄的参数噱头，而是把使用可靠性放在第一位，壳体的拼接处采用卡扣加超声波焊接的连接方式，相比单纯的卡扣连接，密封性能更好，能阻挡日常使用中的灰尘进入设备内部，同时也避免螺丝外露影响外观整体性。按键下方的壳体内部预留了按键板的安装定位柱，定位柱的公差控制在±0.05mm，

　　能保证按键板装配后不会出现偏移，避免按键卡滞的问题。电池仓位于设备内部的下半部分，重心偏下，手持时的握持稳定性更好，不会出现头重脚轻的情况。设备的侧面没有设置多余的按键，所有功能操作都集中在正面，一方面能简化壳体的模具结构，减少侧抽芯的结构，降低注塑生产的难度，另一方面也能避免侧面按键在握持时被误触。从实际使用场景来看，这款设备主要面向日常通勤、运动时的随身音频播放需求，整体尺寸控制在掌心可完全握持的范围，不需要额外的保护套，外壳的表面做了细磨砂处理，不容易残留指纹和手汗，握持时的摩擦力足够，即使手心出汗也不容易滑落。屏幕的显示区域做了防眩光的表面处理，在户外强光下也能看清屏幕显示的曲目信息，不需要额外调高屏幕亮度增加功耗。

　　设备底部预留了数据传输与充电的接口位置，接口周边做了凸起的防护筋，当接口插入数据线时，防护筋能承担部分侧向的作用力，避免接口因为受力过大出现脱焊的问题。内部的PCB板采用四角定位的方式固定在壳体的筋位上，PCB板与壳体之间预留0.3mm的间隙，粘贴缓冲泡棉，避免设备跌落时PCB板直接与硬壳体碰撞导致元器件损坏。扬声器的出音孔如果设置在背部，放置在桌面时会被遮挡，这款设计将出音孔设置在设备顶部靠近耳机插孔的位置，不管是手持还是平放，都不会遮挡出音路径，保证外放的声音效果。外壳的配色采用低饱和度的金属质感配色，没有多余的装饰元素，整体风格简约耐用，适合长期日常使用，不会因为外观潮流过时影响产品的使用周期。在装配逻辑上，这款设备的零部件数量控制在较低水平，外壳分为前壳、后壳两个主要结构件，加上按键、屏幕衬板、接口防护件几个小零件，装配流程简单，适合批量生产，每个零部件的定位都有对应的防呆设计，装配时不会出现装反的问题，能有效提升生产装配的效率，降低装配不良率。设备的边角做了1.5mm的圆角过渡，没有尖锐的棱角，即使放在衣物口袋里，也不会勾刮衣物面料，日常携带的便利性更好。
