车用进气系统颗粒空气过滤装置

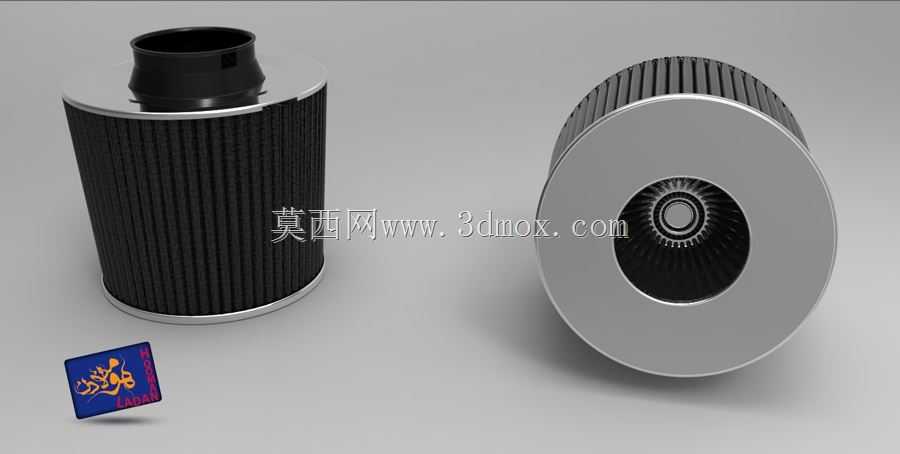

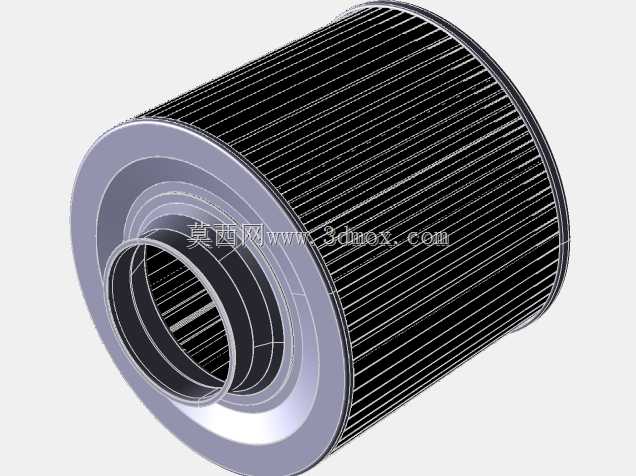

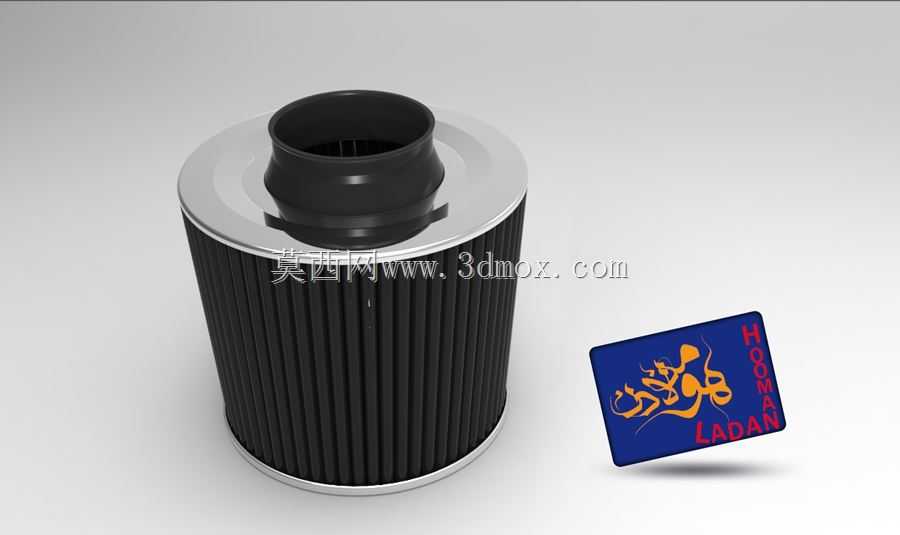

　　在车用动力系统的进气回路、建筑通风系统的新风段，这类空气过滤装置是保障下游设备稳定运行的核心元件，其核心作用是拦截气流中的固体杂质，避免硬质颗粒进入发动机气缸造成缸壁、活塞环的磨粒磨损，或是在通风系统中阻挡灰尘、花粉、霉菌孢子进入室内送风区域，降低末端空气处理设备的积灰负荷。从结构设计来看，该款过滤装置采用圆筒式褶皱滤材布局，这种结构相比平板式滤材，在相同安装外径下能大幅提升有效过滤面积，在保证过滤精度的同时降低气流通过阻力，减少进气系统的压损，避免发动机因进气不足出现动力下降、油耗升高的问题，也能降低通风系统的风机运行负载。滤材上下两端采用金属端盖密封固定，上端的快插式接口采用阶梯式橡胶密封结构，

　　安装时直接对准进气管道的对接端推入即可完成密封，无需额外加装密封垫片，橡胶材质的密封唇口能自适应管道的微小尺寸公差，避免未经过滤的空气从接口缝隙旁通进入下游。下端的金属端盖为封闭式结构，可直接卡接在进气总成的底座卡槽内，安装时无需额外的紧固件，日常维护更换滤芯时只需拔出旧件插入新件即可，大幅降低维保操作的时间成本。设计过程中需要重点匹配安装边界的尺寸约束，首先要确认上端接口的外径与对接进气管道的内径公差带，保证密封唇口的过盈量控制在合理区间，过盈量太小会导致密封失效出现漏气，过盈量太大则会增加安装难度，甚至在插入过程中损坏橡胶密封唇。其次要确认滤筒的整体外径与安装腔体内壁的间隙，间隙过小会导致滤筒安装时刮蹭腔体内壁，

　　损坏褶皱滤材的表层纤维，间隙过大则会导致滤筒在气流冲击下出现径向晃动，长期运行会造成端盖密封部位的疲劳磨损。滤材的褶皱密度也需要结合额定进气量做匹配，褶皱过密会导致滤材相邻褶皱之间的气流通道狭窄，积灰后容易出现通道堵塞，缩短滤芯的使用寿命；褶皱过疏则会导致有效过滤面积不足，初始压损过高，影响进气效率。针对发动机进气场景的使用需求，滤材选用经过树脂处理的纤维材质，这种材质不仅能拦截微米级的固体颗粒，还具备一定的抗油雾、抗水汽能力，避免曲轴箱通风带来的少量油雾附着在滤材表面造成滤材孔隙堵塞，同时在潮湿环境下不会出现纤维软化、变形的问题，保证过滤性能的稳定性。在通风系统应用场景中，可根据需求更换对应过滤等级的滤材，

　　从初效的大颗粒拦截到中效的细颗粒物过滤，都可以通过调整滤材纤维直径、褶皱密度来适配，不需要改动外部的端盖与接口结构，具备较强的场景适配性。实际选型过程中，除了匹配安装尺寸，还需要结合设备的额定进气流量、允许的最大压损、目标过滤精度来确认滤材参数，比如大排量发动机需要更大的有效过滤面积，对应滤筒的高度尺寸会相应增加，而在安装空间受限的场景下，则可以通过适当提升褶皱密度来在有限体积内获得足够的过滤面积，但需要相应缩短维保更换周期，避免滤材积灰过多导致压损超标。该装置的圆筒式结构还具备较好的结构强度，金属端盖与内外侧的支撑网能在气流的持续冲击下保持滤材的形状稳定，不会因为负压作用出现滤材变形、塌陷的问题，保证整个使用寿命周期内气流通道的通畅。
