开源活塞式医用辅助呼吸装置结构设计

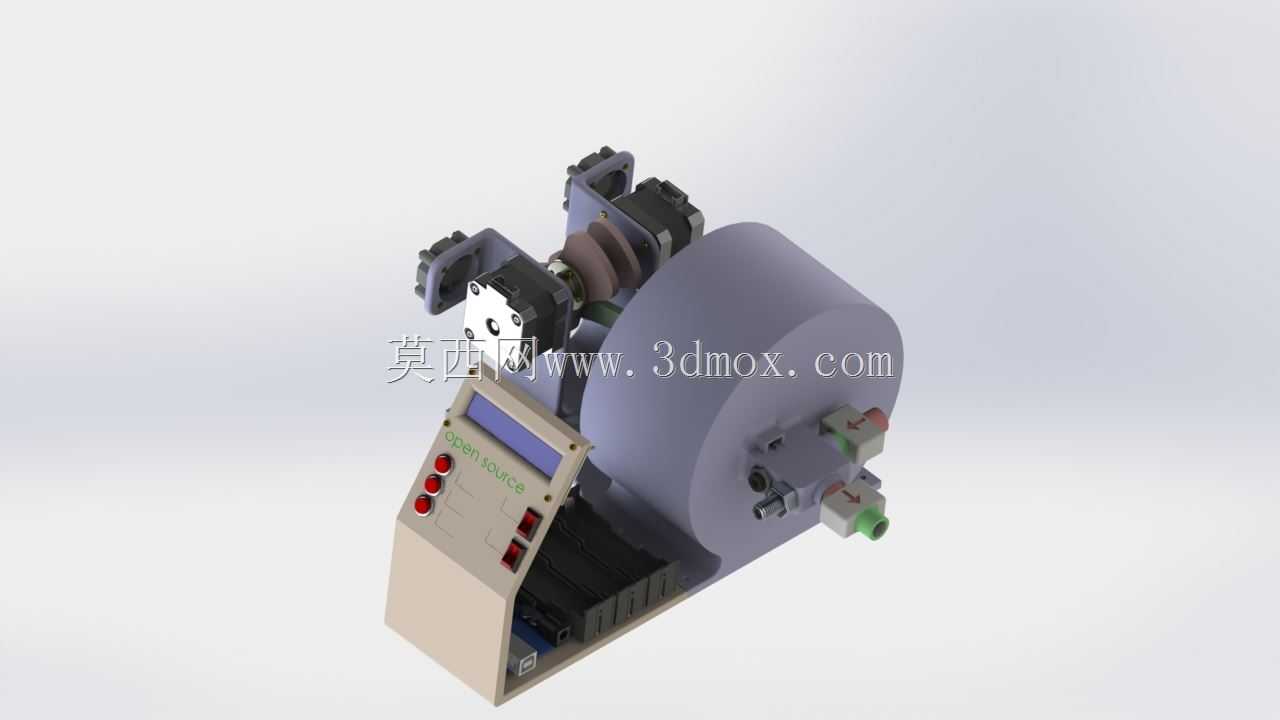

　　这款呼吸装置的设计核心围绕活塞气缸的正压送气逻辑展开，区别于传统涡轮风机式的呼吸支持设备，它采用固定缸体配合往复运动活塞的结构实现定容送气，整套气路的密封边界完全由缸体内壁与活塞的配合精度决定，缸体直径设定为150mm，活塞的最小行程为8mm、最大行程可达53mm，对应的送气容积覆盖0到900毫升区间，能够适配不同体重患者的潮气量需求，从婴幼儿的小流量给氧到成人的常规通气支持都能覆盖。

　　在实际临床应急场景中，这类定容式结构的优势在于送气量的控制精度更高，不会像风机式设备那样受气道压力波动影响出现送气偏差，尤其适合资源匮乏场景下的应急呼吸支持使用，不需要搭配复杂的流量传感器闭环，仅通过活塞的行程位置就能直接换算出实际送出的气体体积。设计中在活塞移动路径的前端设置了红外传感单元，它的作用不是直接检测气体流量，而是实时捕捉活塞的实时位置，通过位置信号反向校准步进电机的转动角度，抵消连杆传动过程中可能出现的间隙误差，保证每次送气的容积误差控制在临床允许的范围内。

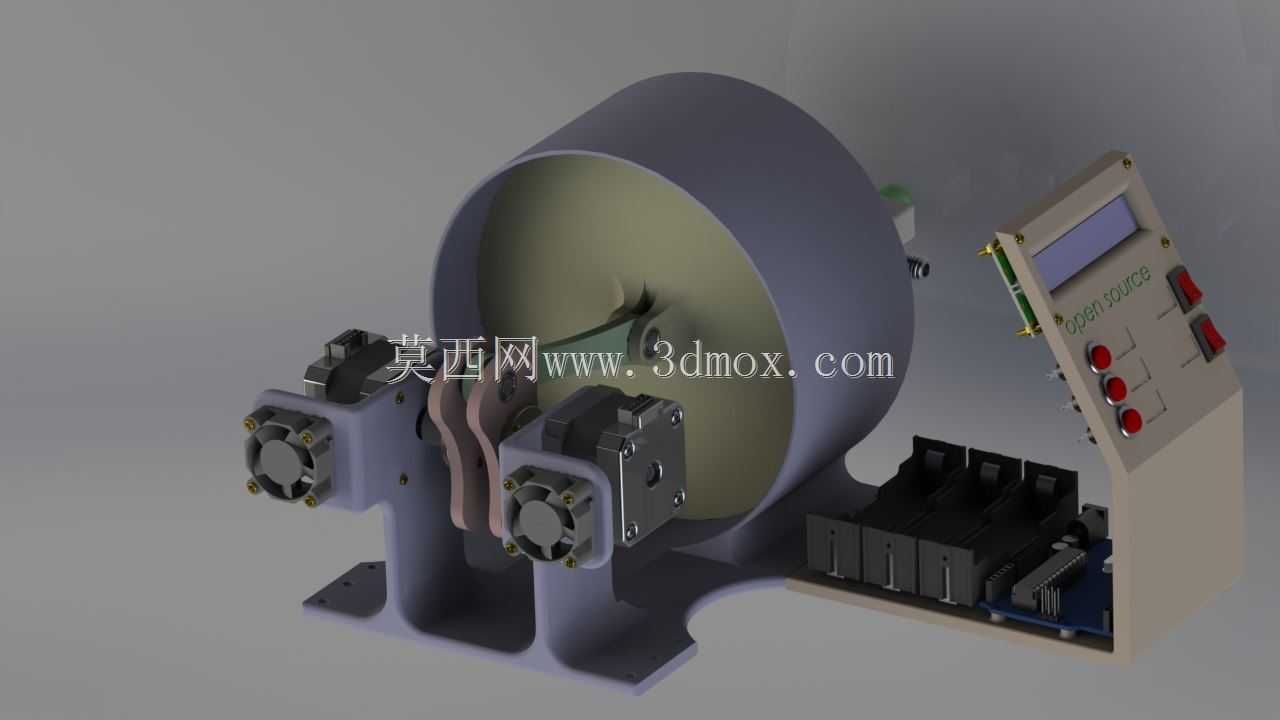

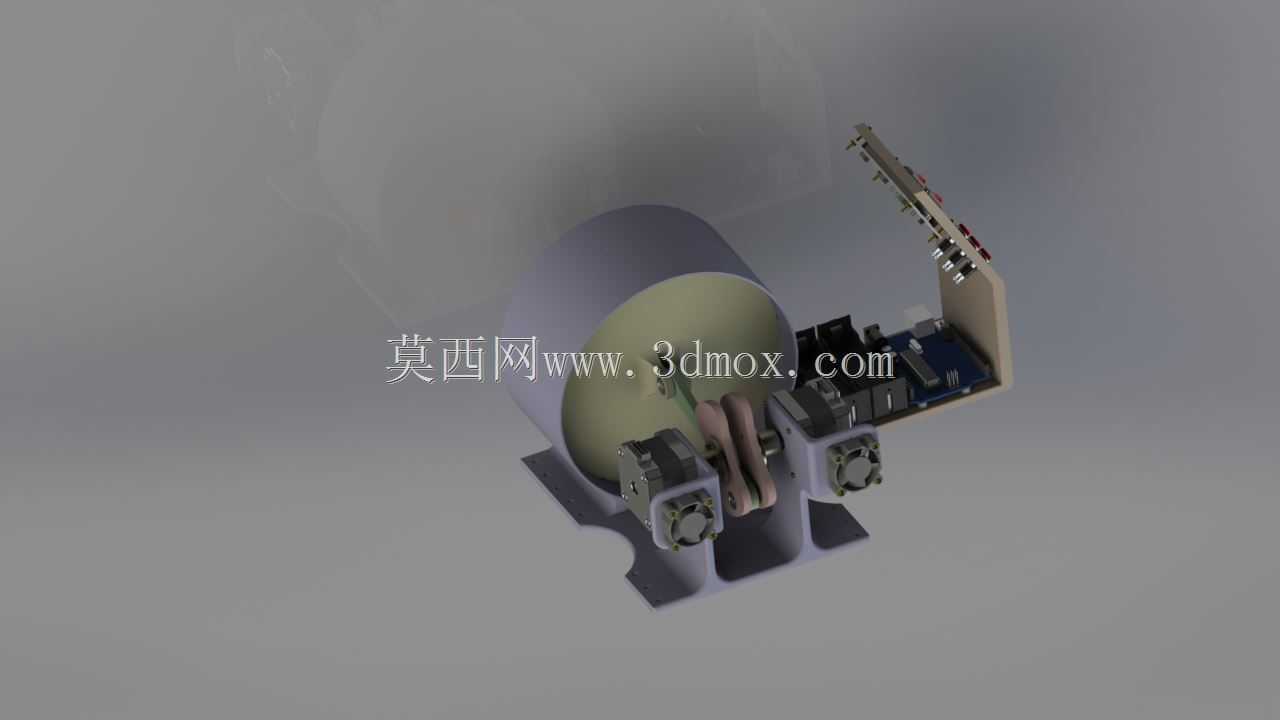

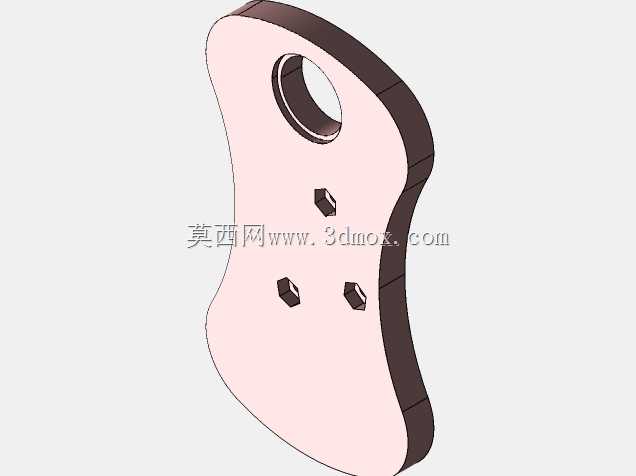

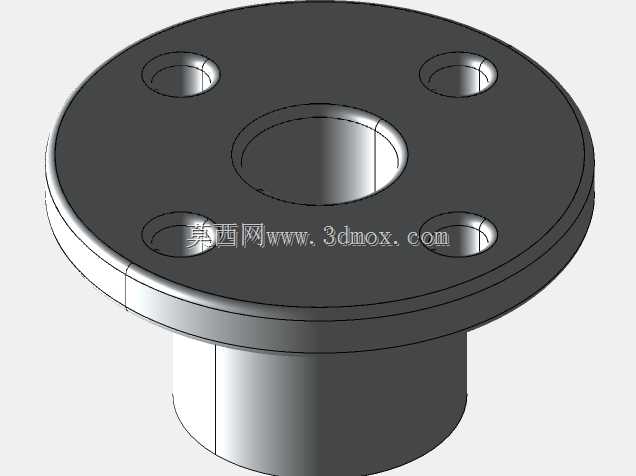

　　整套设备的动力源采用两台NEMA标准步进电机，通过曲柄连杆机构将电机的旋转运动转化为活塞的直线往复运动，之所以选用双电机配置，是为了在提供足够扭矩克服气道正压阻力的同时，降低单台电机的负载率，提升长时间连续运行的可靠性。针对步进电机长时间运行容易发热的问题，设计中在电机安装位配套了两个冷却风扇，直接对着电机外壳和曲柄传动区域送风，避免高温导致的电机退磁或者传动部件润滑失效。

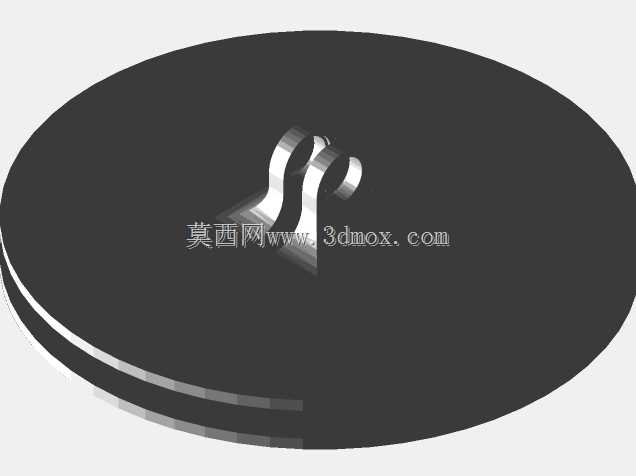

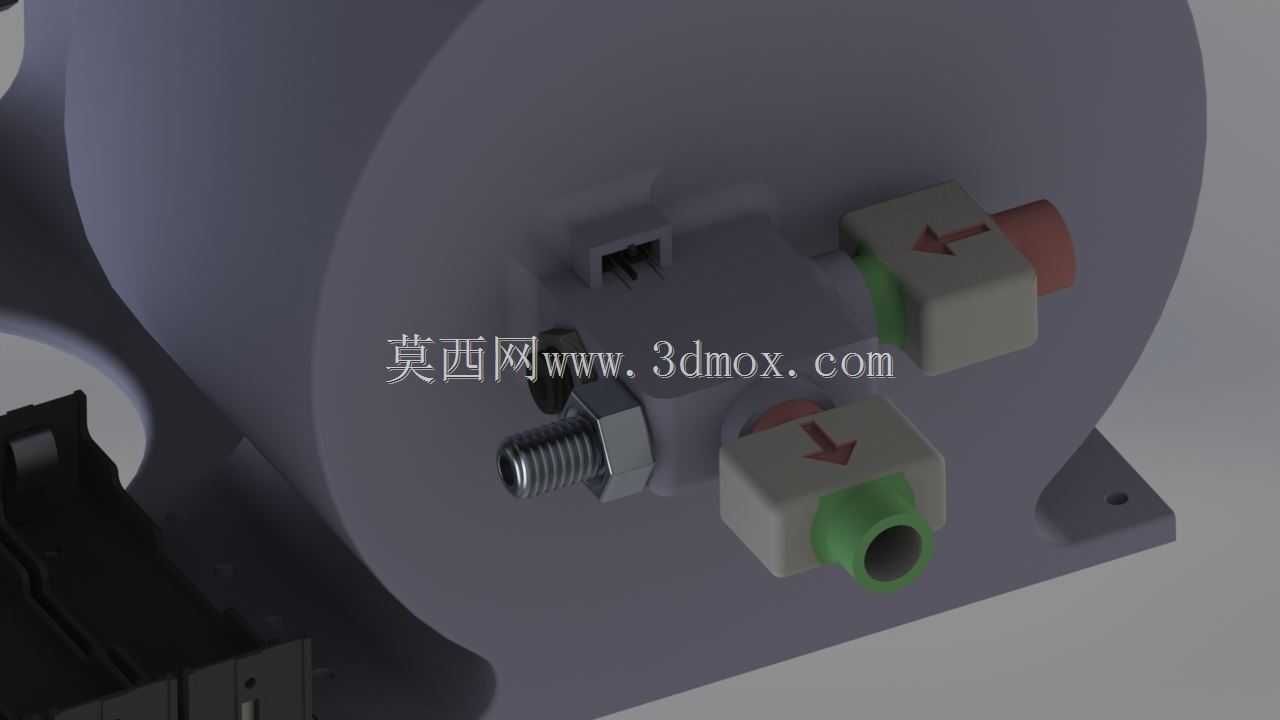

　　气路部分的核心控制元件是两个单向阀，分别布置在气缸的进气侧和送气侧：当活塞往回缩的时候，进气侧单向阀打开、送气侧单向阀关闭，气缸内部形成负压，将外部经过过滤的新鲜空气吸入缸内；当活塞往前推进的时候，进气侧单向阀关闭、送气侧单向阀打开，缸内的气体被压入患者的呼吸管路，两个单向阀的开启压力经过匹配调校，不会因为患者的自主吸气动作出现误开启，也不会因为呼气阶段的气道压力出现气体倒流。活塞头采用双层密封结构设计，两层密封件之间留有微小的缓冲间隙，能够降低活塞往复运动过程中因为同轴度微小偏差导致的密封件偏磨问题，同时减少送气过程中压力倾斜波动的可能性，让输出的气流压力曲线更平缓，避免高压气流对患者气道造成损伤。

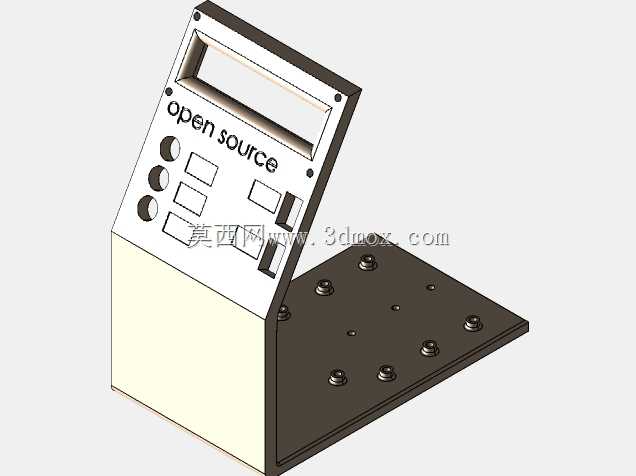

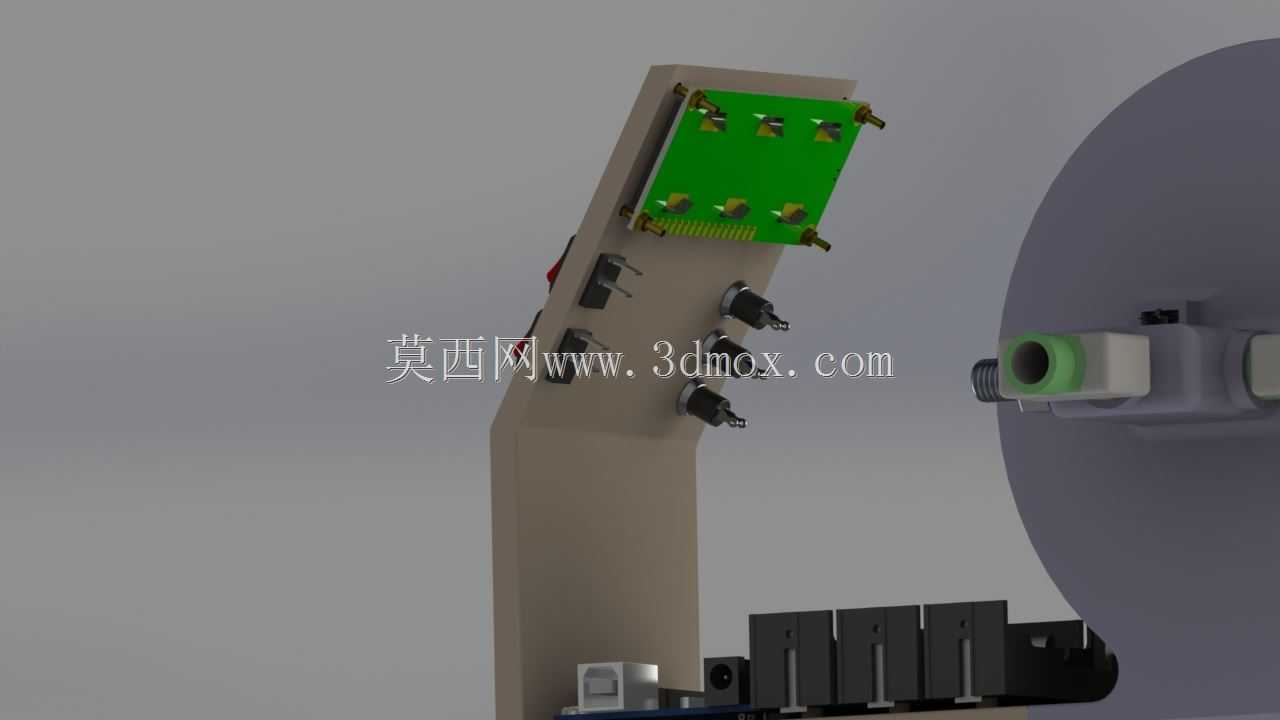

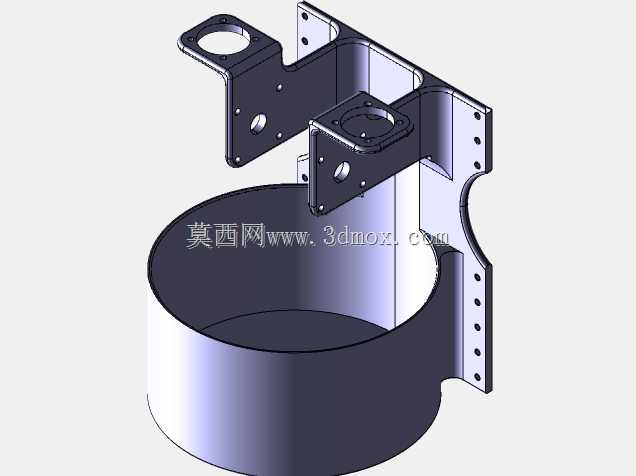

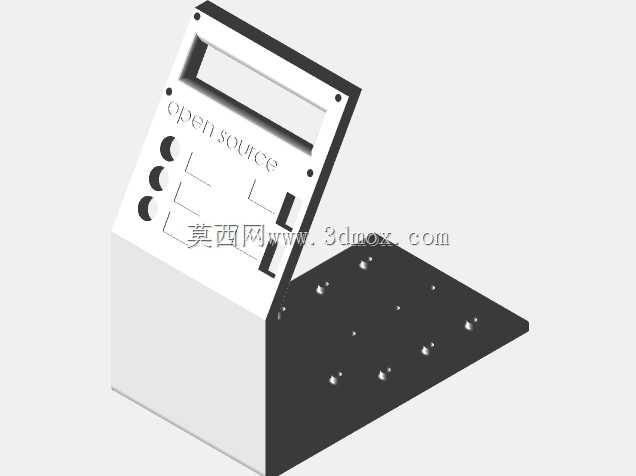

　　设备的控制单元集成在缸体侧方的控制盒内，盒体上设置了显示屏和操作按键，能够直接设置活塞的行程参数、往复频率，对应调节潮气量和呼吸频率，同时集成了压力、湿度、温度监测模块，实时监测输出气体的参数，一旦出现气道压力过高、气体温湿度异常的情况能够及时触发提示。整套结构的安装边界非常紧凑，所有部件都集成在同一个安装底座上，不需要额外的配套安装支架，移动和部署都很方便，适合应急场景下的快速搭建使用。设计上完全采用开源的设计逻辑，所有结构件都可以通过常规加工方式制作，不需要特殊的定制零件，在供应链受限的场景下也能完成组装和调试，气路接口采用通用的标准呼吸管路接头，能够直接适配常规的医用呼吸管路和过滤配件，不需要专门定制转接零件。
