多元素创意机械拼接组合结构设计

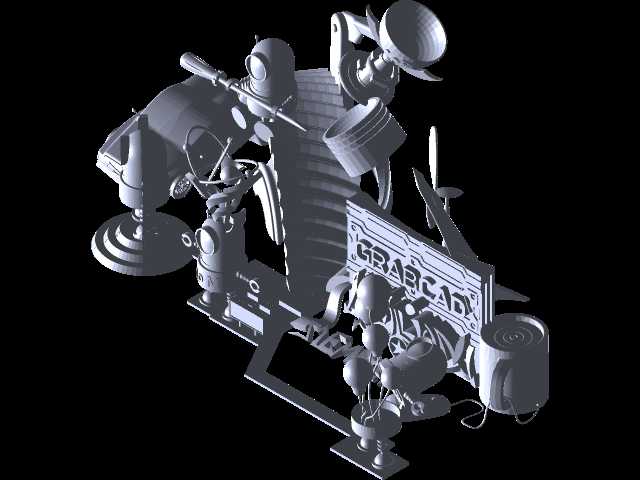

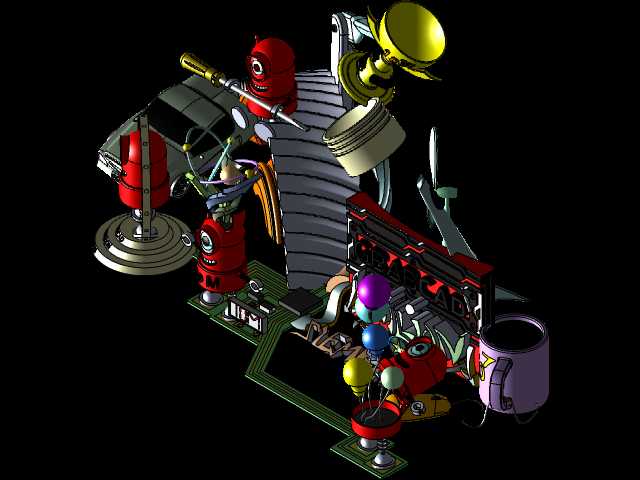

　　这套创意机械拼接结构，核心是将多类通用机械传动零件与创意造型元素做整合式结构设计，可应用于机械科普教具、工业文创展品、机械结构教学演示等场景，也能作为创意装置的核心结构框架做二次拓展。从结构组成来看，整套组合包含渐开线圆柱齿轮传动副、活塞连杆组件、铰接式机械臂结构、小型轴流风叶结构、密封容器类零件、装饰类造型件等多类通用机械零部件，各零件之间的装配边界经过反复校核，相邻零件的配合面预留了合理的装配间隙，转动副位置设计了标准的轴孔配合公差，保证手动拨动齿轮时整套传动链路可以顺畅运转，不会出现卡滞、干涉的问题。设计过程中没有采用统一的零件基准，而是以中心大直径圆柱齿轮作为核心装配基准，其余所有零件的安装定位都围绕该齿轮的分度圆、

　　端面基准做布局，铰接机械臂的回转中心与齿轮端面的垂直距离经过测算，保证机械臂摆动到极限位置时，不会与周边的活塞组件、风叶结构发生运动干涉。活塞连杆组件的曲柄销与齿轮端面的偏心距按照标准曲柄滑块机构的传动比设定，当齿轮转动时，活塞可以在缸套内做稳定的往复直线运动，缸套的内壁设计了0.2mm的储油间隙，可填充少量润滑脂降低运动磨损。小型轴流风叶的安装轴通过微型直齿轮与主齿轮传动链路啮合，主齿轮转动时风叶可同步做回转运动，风叶的叶型按照低转速小风阻的要求做了简化设计，边缘做了R1.5的圆角处理，避免演示过程中出现锐边划伤的风险。整套结构的外形整体轮廓控制在420mm×280mm×210mm的边界范围内，

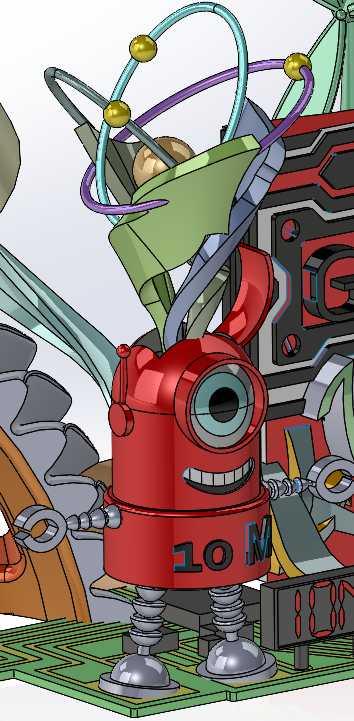

　　底部安装平面预留了4个M6的螺纹安装孔，孔位按照120mm×180mm的矩形分布，可直接固定在标准的工业铝型材工作台架上，也可搭配透明亚克力防尘罩做展品封装。各造型装饰件与机械结构的连接全部采用嵌入式卡扣加少量粘接辅助的方式，不需要额外增加紧固件，既保证连接可靠性，也不会破坏外观的整体完整性。奖杯造型件安装在机械臂的末端执行位置，其底部的连接轴与机械臂末端的安装孔采用H7/g6的间隙配合，可根据展示需求调整奖杯的朝向角度。卡通造型零件的壁厚统一设置为2.5mm，既满足3D打印或注塑加工的工艺要求，也能控制整体重量，降低传动结构的负载。气球类装饰造型件采用空心薄壁结构设计，壁厚1.2mm，通过细杆支架固定在底座的对应安装孔位，

　　支架的直径为3mm，插入深度为10mm，保证连接强度的同时不会出现明显的视觉突兀感。整套结构的所有传动零件都采用工程上常用的标准参数，齿轮模数统一为2，压力角20度，传动轴直径统一为8mm，方便使用者根据需求替换标准件做功能拓展，比如增加驱动电机实现电动运转，或者替换不同造型的末端件适配不同的展示主题。在装配逻辑上，整套结构采用分层装配的设计思路，先将核心齿轮组件安装在底部基板上，再依次安装活塞组件、机械臂结构、风叶组件，最后安装各类装饰造型件，每个装配步骤都预留了足够的操作空间，不需要特殊工装即可完成手动装配，适合作为机械装配教学的实操案例使用。各运动部件的行程都做了限位设计，机械臂的摆动角度范围为0-75度，活塞的往复行程为18mm，风叶的转动没有角度限制，所有运动部件的运动轨迹都经过干涉检查，在全行程范围内不会出现零件碰撞的问题。
