螺栓底座纪念奖杯创意造型设计

　　这款创意纪念摆件的设计，核心是将工业紧固件元素与纪念展示属性做融合，日常可放置在生产车间班组展示台、企业荣誉陈列墙、技能竞赛颁奖台等场景，作为产能里程碑、技能攻坚成果、项目节点达成的实体纪念载体，替代传统同质化的水晶、树脂奖杯，更贴合制造类企业的现场文化氛围。

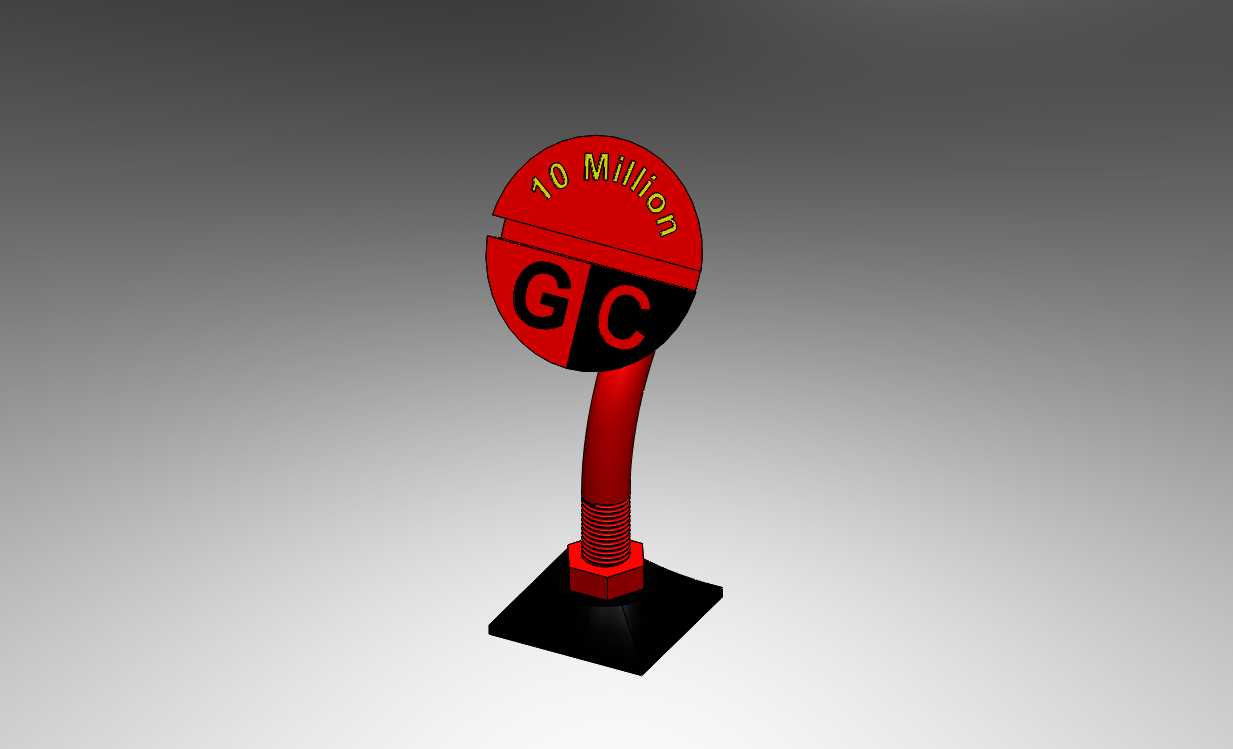

　　整体结构分为三个核心部分，底部采用方形平板底座，材质选用与现场设备机座一致的哑光黑色金属质感处理，底座平面做了微小的倒角处理，避免锐边划伤放置台面，底座的长宽尺寸控制在120mm*120mm，厚度8mm，放置时的接触面积足够大，即使在有轻微振动的生产现场操作台面上，也不会出现滑移倾倒的问题，安装边界上不需要额外做固定结构，直接平放即可，适配绝大多数平整的展示台面，不会对放置面造成压痕或者损伤。

　　中间的支撑段没有采用常规奖杯的直杆结构，而是复刻了外六角螺栓的杆身与螺纹段造型，杆身做了微弧弯曲处理，打破标准紧固件的生硬直线感，弯曲弧度控制在15度以内，既保留了螺栓的工业识别特征，又让整体造型更具灵动性，不会显得呆板；螺纹段直接与底座上方的六角螺母结构配合，相当于把螺栓拧入固定在底座上，这个配合段做了M12规格的标准螺纹牙型建模，和实际生产中使用的外六角螺栓螺纹参数完全一致，牙距1.75mm，牙型角60度，既保证了造型的还原度，也让整个支撑结构的受力传递更合理，上部标识牌的重量通过弯曲杆身传递到螺纹配合段，再均匀分散到底座平面上，长期放置不会出现杆身变形、连接松动的问题。支撑段的总高度控制在180mm，加上上部标识牌之后整体总高在260mm左右，这个尺寸刚好适配常规的荣誉陈列架层板间距，不会因为高度过高无法放入标准展示柜，也不会因为尺寸过小缺乏展示辨识度。

　　上部的标识牌采用圆形分色设计，上半部分为弧形红色区域，预留了纪念文字的雕刻或印刷位置，下半部分为黑红对半分的圆形区域，可放置企业标识、项目代号或者纪念专属符号，标识牌边缘做了3mm的圆角过渡，没有尖锐棱角，搬运、擦拭过程中不会划伤手部；标识牌与下方弯曲杆身的连接位置做了隐藏式的轴座结构，从外部看不到连接缝隙，保证了外观的整体性，轴座内部做了限位结构，标识牌可以在正负10度的范围内微调俯仰角度，方便根据展示位置的光线、观看视角调整到最佳展示面，不需要挪动整个摆件的位置。

　　设计过程中没有做多余的装饰性凸起或者镂空结构，所有曲面都做了顺滑的G2连续处理，外表面没有容易积灰的死角，日常清洁只需要用干布擦拭即可，维护难度很低；材质选择上可以根据使用场景做适配，车间现场长期展示可选用全金属喷塑处理，耐磨耐油污，颁奖活动使用可选用树脂材质做表面分色喷涂，控制整体重量方便手持传递。整个造型的所有结构都没有倒扣区域，不管是采用3D打印打样，还是开模做批量生产，都不需要做复杂的抽芯结构，生产工艺性好，制造成本可控。

　　从结构受力的角度做过校核，当摆件受到侧面10N的水平推力时，底座的抗倾覆力矩足够维持稳定，不会出现侧翻；杆身的弯曲段在承受上部标识牌的重量时，最大应力远低于常用金属材料的许用应力，长期放置不会出现蠕变变形，连接螺纹段的配合长度有10mm，足够承受上部结构的载荷，不会出现滑牙、脱落的问题。和常规纪念奖杯相比，这个设计把工业现场最常见的螺栓螺母元素融入造型，对于制造行业的从业者来说有更强的身份认同感，放在办公区或者生产现场的展示区域，不会和周边的工业环境产生违和感，反而能成为现场文化展示的细节载体。
