飞利浦便携MP3播放器外观结构设计

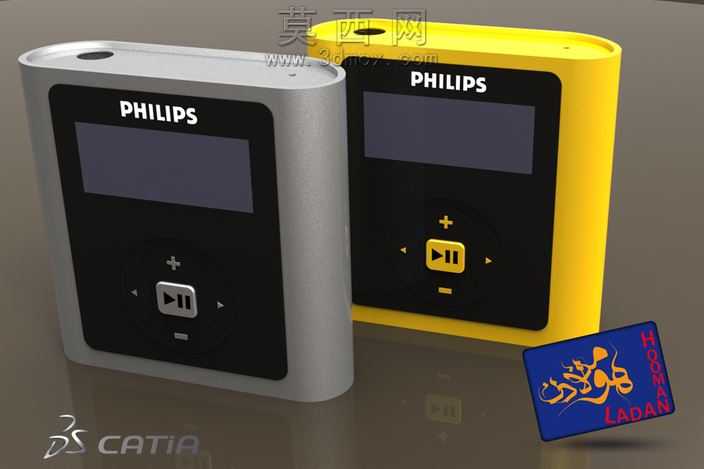

本作品为飞利浦便携MP3播放器的三维建模设计成果，建模过程依托CATIA V5 R21平台完成，整体围绕小型随身音乐播放设备的产品定位展开设计。建模初期先梳理产品的核心功能布局，确定正面显示屏、操控按键区与机身壳体的层级关系，先通过草绘绘制机身的外轮廓基准线，明确机身方正带圆角的整体形态，再通过凸台、凹槽等基础特征命令生成机身的基础实体，对机身的边角做连续圆角过渡处理，还原实物细腻的握持触感，避免尖锐棱角带来的生硬感。材质表现上，机身外壳分别设置金属磨砂与亮面塑料两种材质效果，银色款赋予铝合金磨砂材质，调整材质的粗糙度、反射率参数，模拟金属外壳细腻的哑光金属质感，边缘处做轻微的高光反射处理，体现金属加工的精致感；黄色款采用高光亮面ABS塑料材质，提升材质的反光度与色彩饱和度，还原亮色塑料外壳的鲜活视觉效果。正面操控区域单独做分件处理，黑色操控面板与机身外壳做精准的装配贴合，面板上的播放暂停、上下切歌、音量加减按键都做独立的特征建模，按键的凸起高度、边缘倒角都参考实物比例设置，按键表面的标识通过贴图功能精准映射在对应位置，保证标识的清晰度与位置准确性。正面的显示屏区域做凹陷处理，赋予屏幕半透明的深色亚克力材质，模拟熄屏状态下屏幕的深邃质感，屏幕与面板的衔接处做细微的台阶处理，还原真实产品的装配缝隙细节。建模过程中对产品的内部装配空间做了预留，机身顶部的耳机开孔位置做精准的定位与开孔特征处理，保证结构的合理性。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮产品主体，辅助光源补充暗部细节，避免出现死黑区域，添加柔和的地面反射效果，突出两款不同配色产品的材质差异与造型特点，整体建模兼顾外观造型的还原度与结构设计的合理性，适合用于消费电子产品的建模教学、外观设计参考以及相关结构设计的演示使用，完整还原了这款小型MP3简约精致的产品特质。
